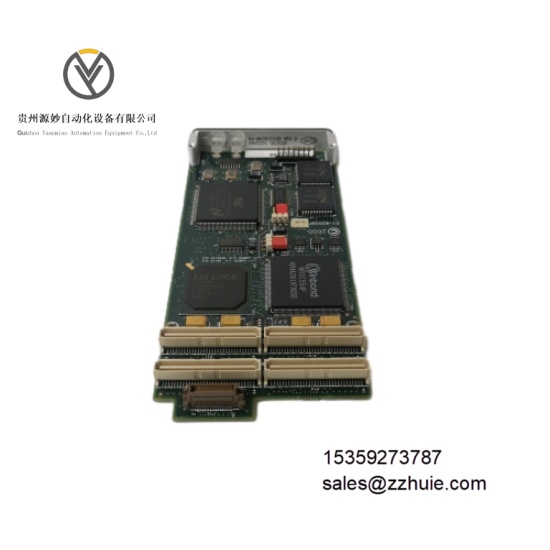

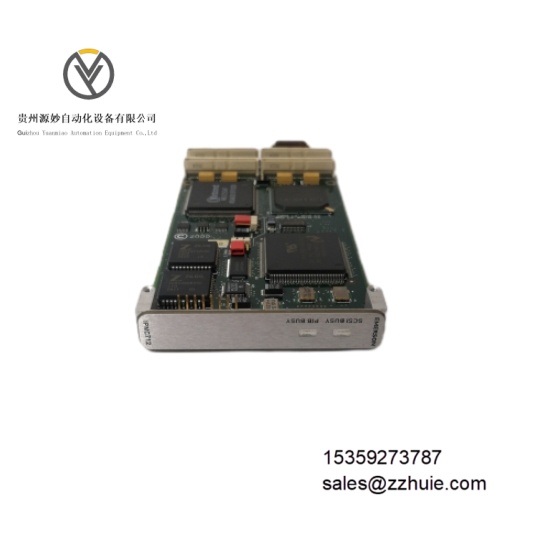

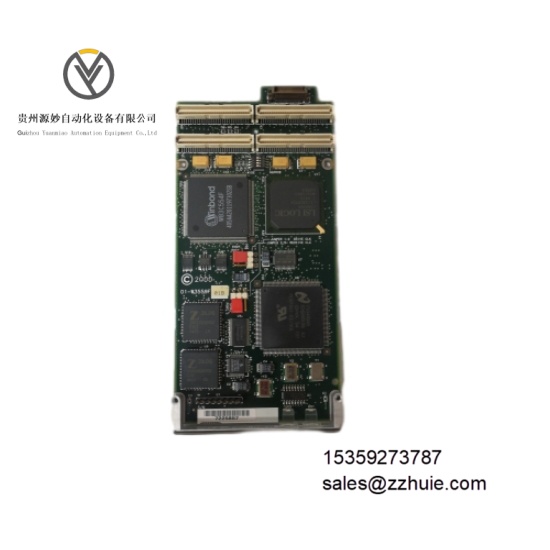

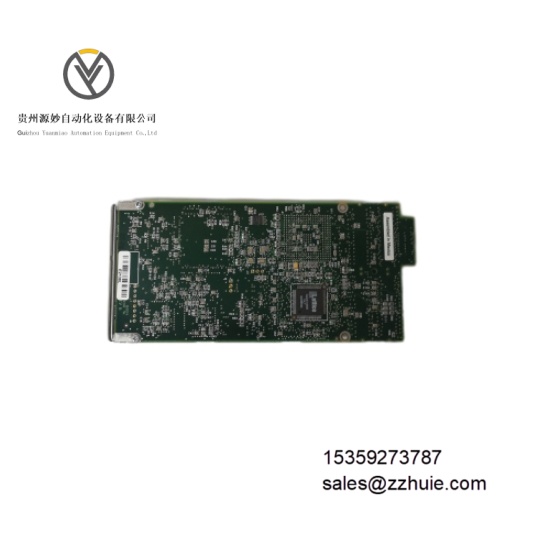

MOTOROLA IPMC712 后置 I/O PMC模块

产品说明

MOTOROLA IPMC712 是一款多功能后置 I/O PMC（Programmable Machine Controller）模块，核心功能为工业自动化与控制系统提供接口扩展及数据传输适配，集成 PCI-to-ISA 桥接器、超宽 SCSI 适配器及超级 I/O 功能。该模块采用单宽标准 PMC 板卡设计，通过 P11-P15 系列连接器接入主机板 PCI 总线，可与 MVME6100、MVME5500 等系列主机板兼容，且支持与 MVME2600/2700 等早期产品的向后兼容。其集成多类型通信接口与工业级硬件架构，通过 FCC Class A 认证，适配严苛工业环境下的设备互联与数据处理需求，是工业自动化、过程控制场景中的核心接口扩展组件。

具体参数

接口参数

总线接口：32 位 PCI 接口，符合 IEEE P1386.1 PMC 标准，通过 P11-P13 连接器实现总线连接存储接口：1 个单端超宽 SCSI 端口，搭载 LSI Logic SYM53C895A 控制器，SCSI 时钟频率 40MHz串行接口：4 个串行端口，包含 3 个异步端口与 1 个同步 / 异步端口，支持 EIA-232/RS-485 协议并行接口：1 个并行端口，兼容 IEEE 1284 标准信号路由：P14 连接器提供 I/O 通道，包含窄 SCSI、并行端口、串行端口信号；P15 连接器路由剩余 SCSI 数据线路控制芯片：集成 Winbond PCI-to-ISA 桥接器，支持 32 位 PCI 接口与 64 位寻址

机械参数

外形规格：单宽、标准长度、标准高度 PMC 板卡，符合 PMC 模块机械规范连接器：配备 EIA-E700 AAAB 系列连接器（P11-P15），支持与主机板及外设的信号互联状态指示：2 个绿色 LED 指示灯，分别对应 SCSI 主设备状态（亮起表示 SCSI 为主动模式）与 PIB 总线授权状态（亮起表示 PCI 总线授予 PIB 权限）安装方式：适配主机板 PMC 插槽 1 安装，支持与 P2 适配器模块配合实现后部 I/O 扩展

兼容参数

主机兼容：支持 MVME6100、MVME5500、MVME5100 等系列主机板模式适配：支持 IPMC 模式，可适配传统 MVME761、MVME712M 后端过渡模块系统兼容：兼容工业级操作系统，支持与 PLC、DCS 系统的集成互联

产品性能

接口集成度高，单模块整合 SCSI、串行、并行多类型接口及 PCI 桥接功能，减少系统接口卡数量，简化设备互联架构。

数据传输高效，SCSI 控制器内置 8KB SCRIPTS RAM 及优化 PCI 缓存设计，40MHz 时钟频率保障超宽 SCSI 数据高速传输，PCI 总线接口提升设备间数据交互效率。

兼容性优异，支持与多代 MVME 系列主机板及过渡模块的向后兼容，无需系统重构即可实现老旧设备升级，降低迁移成本。

维护便捷性强，模块化设计与清晰的 LED 状态指示便于故障定位，支持现场快速更换与升级，减少系统停机时间。

环境适应性好，采用工业级硬件架构，可在高温、高电磁干扰的工业场景中稳定运行，数据传输无丢包或中断。
