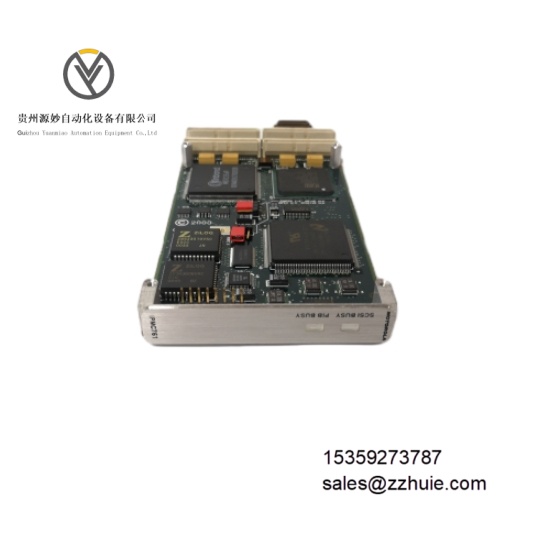

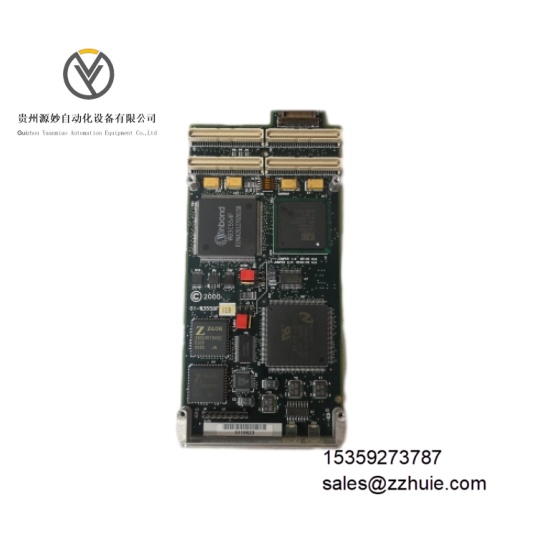

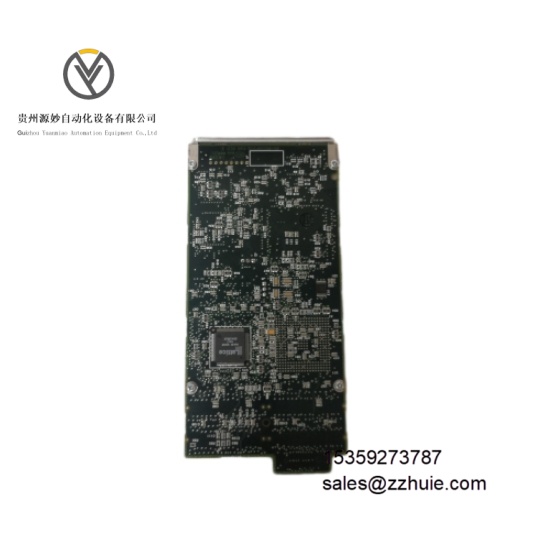

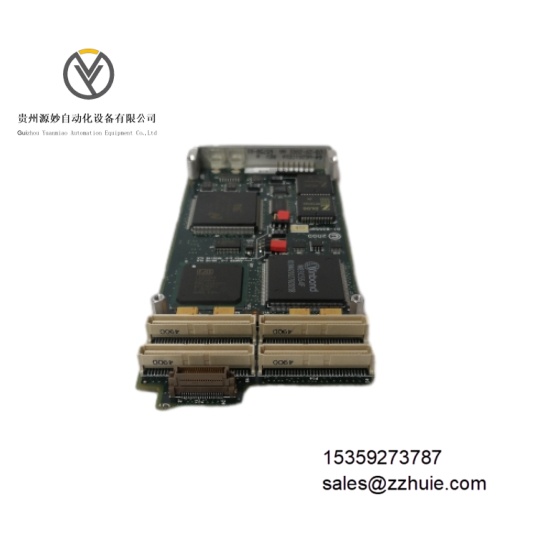

MOTOROLA IPMC761  多功能 I/O 模块

产品说明

MOTOROLA IPMC761 是一款单宽标准 PMC（Programmable Machine Controller）多功能 I/O 模块，核心功能为工业控制系统提供接口扩展、数据传输适配及 legacy 系统兼容支持，集成 PCI-to-ISA 桥接器、超宽 SCSI 适配器与超级 I/O 功能。该模块通过 P11-P15 系列 PMC 连接器接入主机板 PCI 总线，可直接安装于 MVME5100 等系列单板计算机（SBC），并通过 MVME761 或 MVME712M 过渡板实现与 MVME2600、MVME2700 等早期产品的向后兼容。其采用工业级硬件架构，适配 VME 总线系统，为老旧工业设备升级与新系统集成提供接口解决方案，是工业自动化、数据采集场景中的核心扩展组件。

具体参数

电气参数

供电规格：通过 PMC 连接器取电，输入电压 + 5V DC 与 + 3.3V DC，支持双电压冗余供电总线接口：32 位 PCI 接口，符合 IEEE P1386.1 PMC 标准，总线传输速率适配主机板 PCI 总线规格存储接口：1 个超宽 SCSI 端口，支持单端信号传输，适配工业级存储设备互联串行接口：2 个异步串行端口、2 个同步 / 异步串行端口，支持 EIA-232/RS-485 协议并行接口：1 个并行端口，兼容 IEEE 1284 标准，支持双向数据传输控制芯片：集成 PCI-to-ISA 桥接器，实现 PCI 总线与 ISA 信号的协议转换信号路由：P14 连接器分配窄 SCSI、串 / 并行端口信号，P15 连接器承担剩余 SCSI 数据线路传输

机械参数

外形规格：单宽、标准长度、标准高度 PMC 板卡，符合 PMC 模块机械规范连接器：配备 EIA-E700 系列 PMC 连接器（P11-P15），支持信号与电源一体化连接安装方式：适配主机板标准 PMC 插槽，支持与过渡板配合实现后部 I/O 扩展重量：符合标准单宽 PMC 模块重量规格，适配主机板载荷设计

兼容参数

主机兼容：支持 MVME5100 等系列单板计算机，兼容 MVME 系列 VME 总线系统过渡兼容：通过 MVME761/MVME712M 过渡板适配 MVME2600、MVME2700 等早期 SBC系统兼容：适配工业级嵌入式操作系统，支持与 PLC、DCS 系统的接口集成

产品性能

接口集成度高，单模块整合 SCSI 存储接口、多类型串 / 并行接口及总线桥接功能，减少系统所需板卡数量，简化设备互联拓扑。

兼容性突出，原生支持新世代 MVME 系列主机板，并通过过渡板实现与 legacy 系统的无缝衔接，无需重构系统即可完成老旧设备升级，降低迁移成本。

数据传输稳定，超宽 SCSI 接口与优化的 PCI 总线适配设计保障工业级数据传输可靠性，串 / 并行接口支持多协议信号转换，适配不同外设通信需求。

部署灵活性强，标准 PMC 板卡形态适配主流工业主机板插槽，模块化设计支持现场快速更换，配合过渡板可灵活适配新老系统，提升部署效率。

环境适应性优，采用工业级元器件与 PCB 布局，可耐受工业场景中的电磁干扰与温度波动，保障接口数据传输无丢包或中断。
