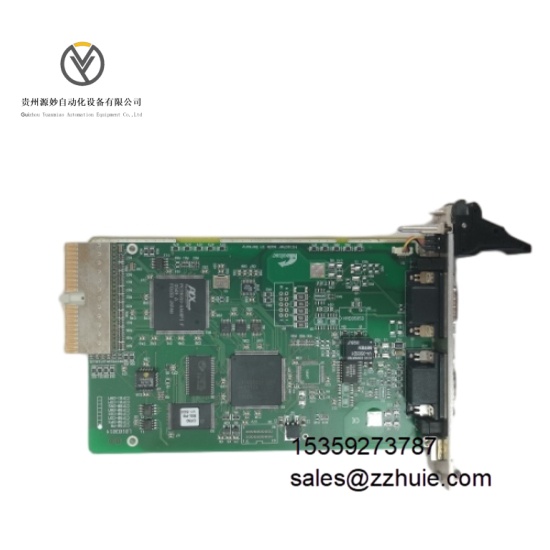

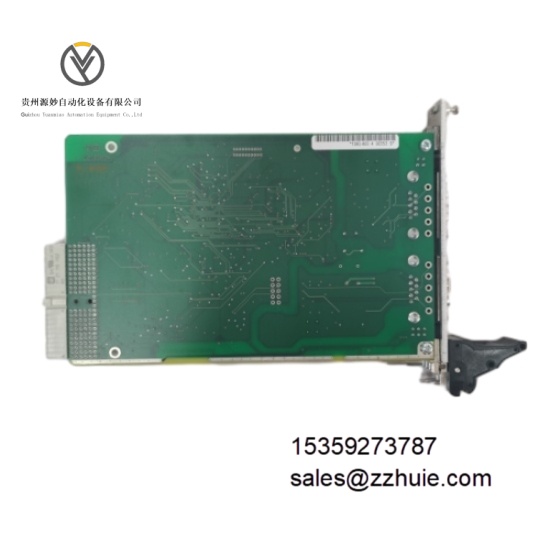

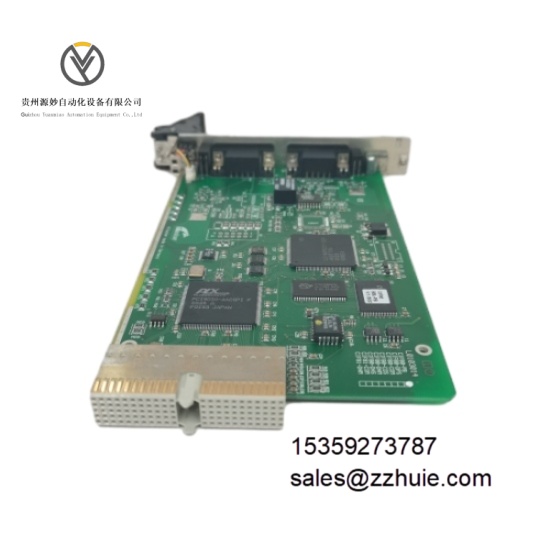

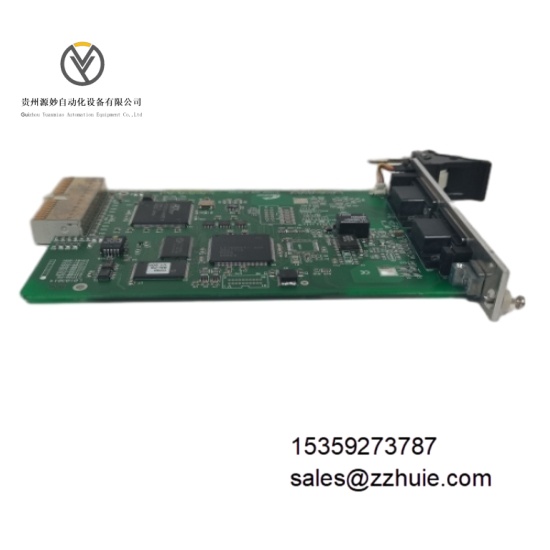

Hilscher CIF80-PB 通信接口模块

产品说明

Hilscher CIF80-PB 是一款紧凑型 PCI 总线通信接口模块，专为工业自动化系统设计，核心功能是实现 PROFIBUS-DP 协议的主站 / 从站通信。该模块通过 PCI 总线与主机实时交互数据，支持多协议转换与设备互联，可直接连接 PLC、传感器、执行器等现场设备，同时具备信号隔离、故障诊断及数据缓存功能，是工业控制系统中构建 PROFIBUS 网络的关键组件。

具体参数

• 电源参数
  供电电压：5V DC（±5%）/3.3V DC（±5%）
  额定功耗：≤3.5W（5V 模式）、≤2.8W（3.3V 模式）
  电源隔离：1500Vrms（持续 1 分钟，电源与信号端）

• 通信参数
  支持协议：PROFIBUS-DP V0/V1（主站 / 从站模式）
  传输速率：9.6kbps 至 12Mbps（自适应）
  最大连接数：32 个从站设备（主站模式）
  数据传输延迟：≤10ms（双向通信）
  通信接口：D-Sub 9 针连接器（RS485，光电隔离）

• 信号参数
  数据位宽：8 位并行数据总线
  双端口内存：8KB（过程数据缓存）
  诊断接口：RS232C（非隔离，用于配置与调试）

• 环境参数
  工作温度范围：0°C 至 + 55°C
  存储温度范围：-20°C 至 + 70°C
  相对湿度：5% 至 95%（无冷凝）
  防护等级：IP20（模块本体）

• 物理参数
  安装方式：3U CompactPCI 标准插槽
  尺寸：160mm×100mm×20mm
  重量：约 130g
  连接器类型：镀金触点 D-Sub 9 针插头

产品性能

• 高实时性通信：支持 PROFIBUS-DP 协议的实时数据传输，12Mbps 速率下可实现微秒级响应，满足高速设备控制需求（如伺服电机同步、机器人运动控制）。

• 多协议兼容性：通过固件升级可扩展支持其他工业协议（如 DeviceNet、CANopen），无需更换硬件即可适应不同系统架构。

• 强抗干扰能力：光电隔离设计（1500Vrms）与电磁屏蔽外壳，可抵御工业现场的浪涌、电磁辐射及接地干扰，数据传输误码率≤10⁻⁹。

• 智能诊断功能：内置 LED 指示灯实时显示通信状态（如 RUN、ERR、STA），支持 RS232 接口输出详细故障代码（如通信中断、从站超时），故障定位精度达通道级。

• 灵活配置能力：通过 SyCon 配置软件可自定义通信参数（如波特率、从站地址），支持热插拔功能，方便系统维护与扩展。
