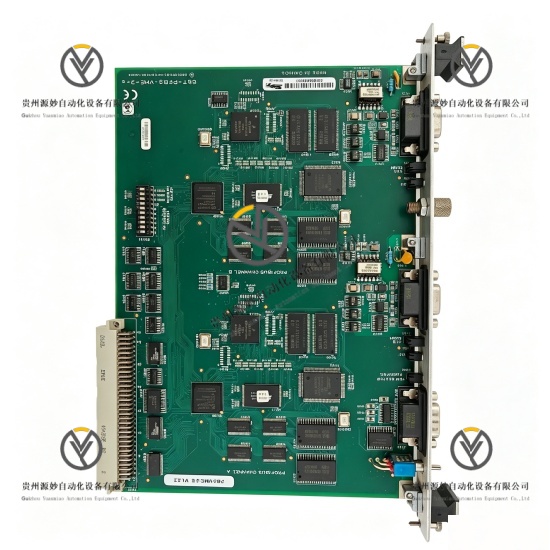

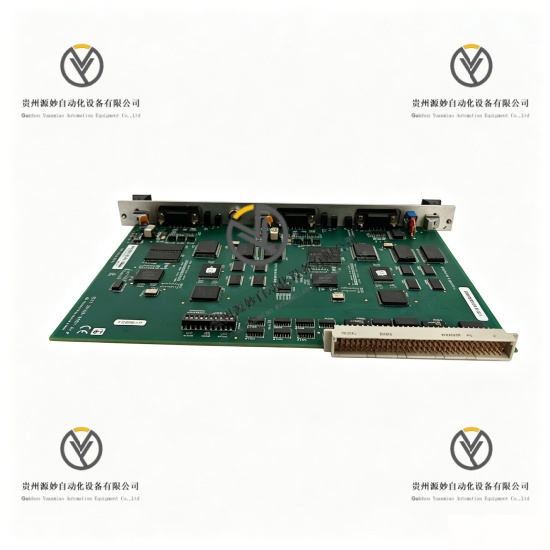

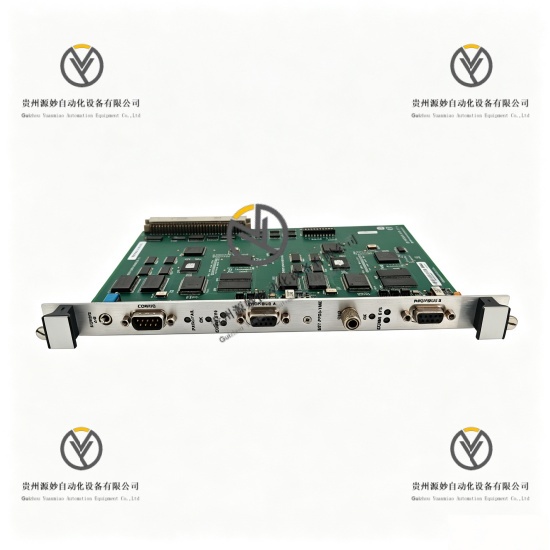

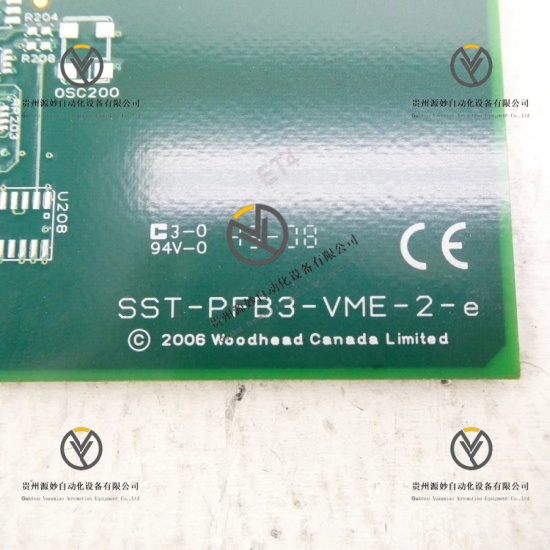

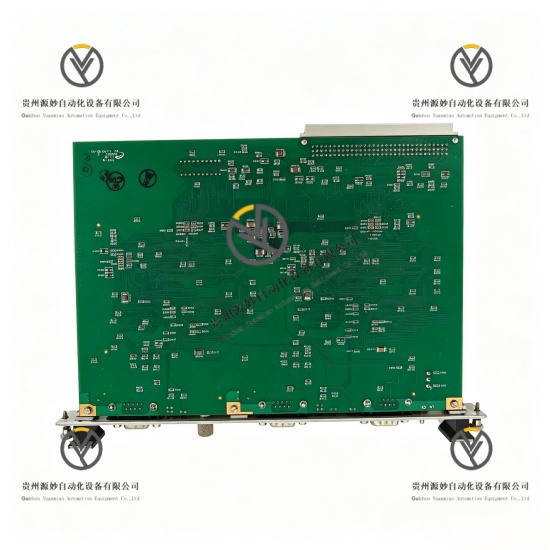

Woodhead SST‑PFB3‑VME‑2‑E  总线接口模块

产品说明

Woodhead SST-PFB3-VME-2-E是工业专用PROFIBUS-DP VME总线接口模块，适配标准6U VME工控机箱架构。模块搭载板载i960专用处理器与独立闪存存储单元，原生支持PROFIBUS主站、从站双模式运行，兼容DP-V1非循环数据交互协议。设备具备通道与背板高压电气隔离能力，支持全量程PROFIBUS波特率自适应，可稳定完成工业总线数据收发、协议解析与设备通讯调度，适配工业自动化、过程控制设备长期连续运行工况，是VME总线工控系统对接PROFIBUS现场总线的核心通讯硬件。

具体参数

设备类型 PROFIBUS-DP VME总线通讯接口模块

总线架构 标准6U VME单槽位板卡

搭载处理器 Intel i960专用总线处理芯片

板载存储 512KB扇区式闪存

通讯协议 PROFIBUS-DP、DP-V1

运行模式 PROFIBUS主站、从站双模式兼容

波特率范围 9.6kbps至12Mbps全量程自适应

最大从站数量 126个（主站模式下）

电气隔离强度 1500VAC通道与背板电气隔离

供电规格 5VDC VME背板供电

工作电流 典型180mA

整机功耗 最大1.5W

外形尺寸 233mm×130mm×28mm

工作温度范围 0℃至+55℃

存储温度范围 -40℃至+85℃

工作湿度范围 5%RH至95%RH（无凝露）

核心功能 PROFIBUS总线数据收发、主从站协议适配、DP-V1参数配置与非循环数据交互、VME总线数据对接、总线通讯故障自检、现场总线通讯调度

产品性能

高速运算性能，搭载专用i960处理器，独立处理总线协议运算与数据转发，无主机资源占用，通讯响应速度快。

多模式适配性能，支持PROFIBUS主站、从站同步运行，兼容DP-V1协议，适配多场景总线组网需求。

电气隔离性能，1500VAC高压电气隔离设计，彻底阻断VME背板与总线通道电气干扰，保障设备与通讯链路安全。

大容量存储性能，板载512KB独立闪存，可稳定存储设备配置参数与程序数据，掉电数据不丢失。

总线兼容性能，适配全量程PROFIBUS标准波特率，支持最多126个从站设备接入，组网拓展能力强。

稳定运行性能，低功耗硬件架构，适配工业机柜恒温工况，支持工控系统全天候不间断通讯运行。

型号解析

SST：Woodhead工业专用现场总线接口模块系列前缀

PFB：功能代码，代表PROFIBUS现场总线适配功能

3：第三代标准化总线硬件迭代版本

VME：硬件总线架构，代表适配VME工业总线标准

2：硬件功能升级版本，支持双模式主从通讯架构

E：硬件增强版本代码，具备强化电气隔离与抗干扰配置
