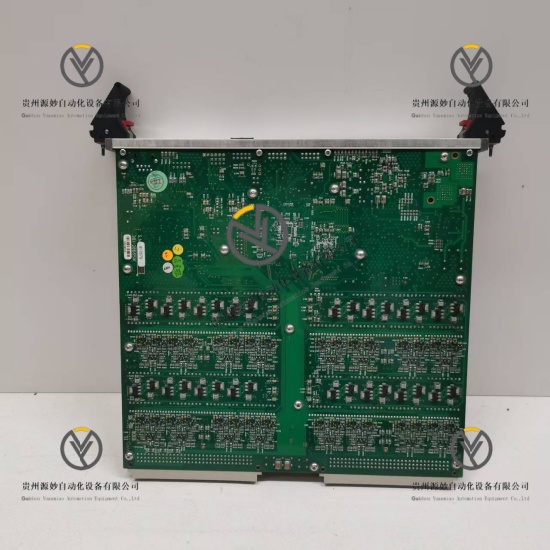

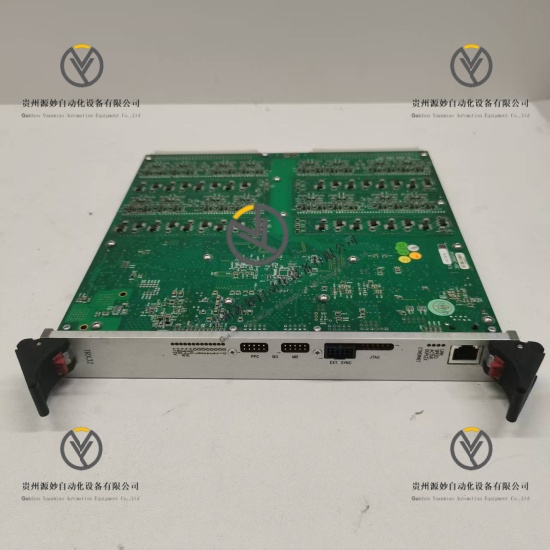

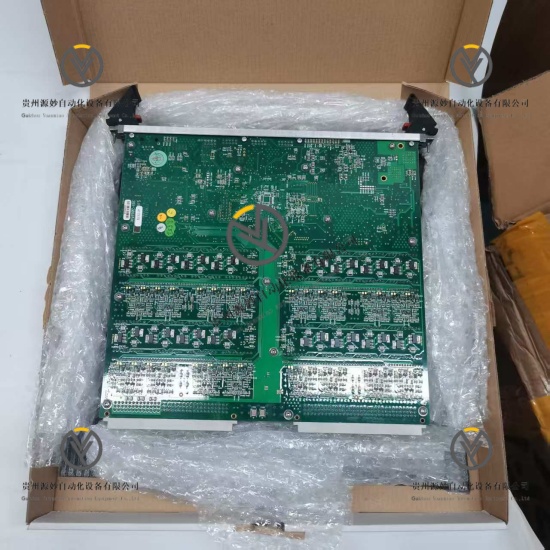

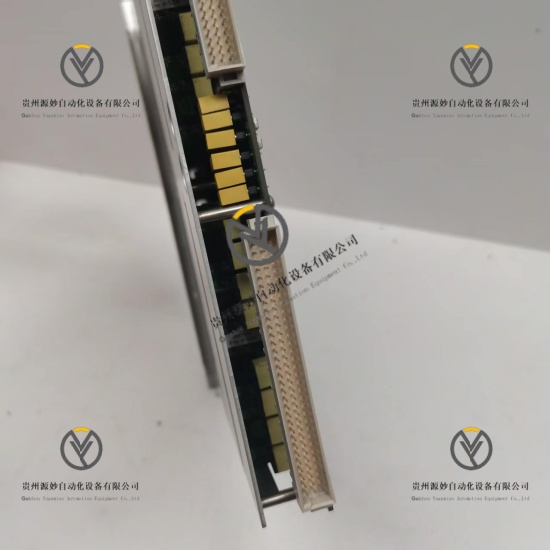

Kongsberg TRX32 303088G  多频收发板

产品说明

Kongsberg TRX32 303088G是HiPAP系列水声定位系统专用32通道多频收发电路板，适配HiPAP 501、451、351、101全系列水声定位设备。产品作为系统核心声学信号处理单元，可自主生成多频发射信号驱动水下换能器，同时接收、数字化处理海底应答器与信标回波信号。设备支持多板卡堆叠扩展，具备硬件同步触发、以太网高速通讯、板载电源保护与状态自检功能，采用现场可更换单元设计，无需专业工具即可完成运维更换，适配海洋工程、海上勘探等船舶与海工设备长期稳定运行工况。

具体参数

设备类型 32通道多频水声收发电路板

适配系统 HiPAP 501、HiPAP 451、HiPAP 351、HiPAP 101水声定位系统

通道数量 32路独立收发通道

工作模式 多频信号发射、回波信号接收与数字化处理

通讯方式 以太网主机通讯，支持广播与定点指令传输

板载保险丝 F1：12V/4A/250V，F2：6V/4A/250V

储能电容容量 42900µF

同步输入接口 外部触发、20MHZ时钟、发射使能、抽取时钟

单机箱最大适配板卡数量 8块

硬件设计 现场可更换单元结构，配备板卡弹出装置

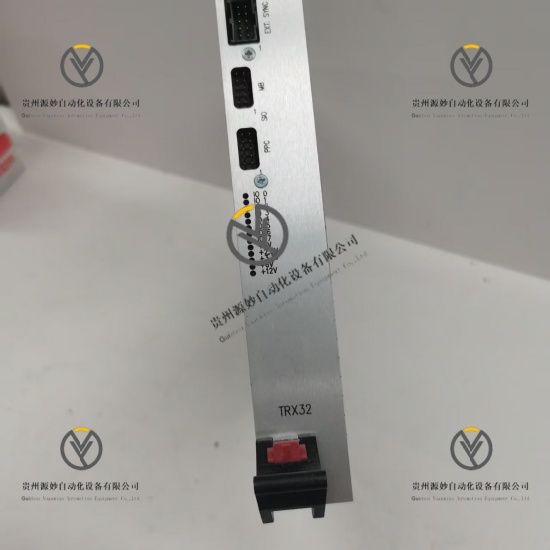

面板指示 以太网链路、速率、活动状态、电源、IO状态指示灯

板载开关 SW1、SW2固件版本配置开关

工作温度范围 -10℃至+40℃

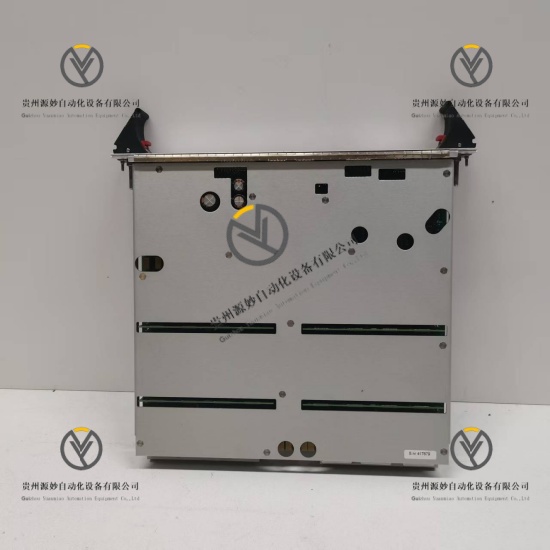

防护配置 自带屏蔽防护加固板

核心功能 水声多频信号发射、水下回波信号接收、信号数字化处理、硬件同步时序控制、以太网数据传输、板载故障自检、系统通道扩容

产品性能

多频收发性能，集成32路独立通道，支持多频段水声信号收发，适配不同水深与复杂声学环境作业需求。

时序精准性能，支持外部硬件同步触发，时钟时序稳定，保障水声定位系统高精度测距定位。

高速通讯性能，依托以太网实现高速数据交互，支持广播与定点指令传输，数据传输实时性强。

容错防护性能，板载独立保险丝与储能电容，具备电源异常防护能力，可精准隔离单卡故障。

便捷运维性能，标准现场可更换单元设计，配备专用弹出结构，无需焊接与专用工具即可现场更换。

系统拓展性能，支持单机箱8块板卡堆叠部署，可灵活拓展系统通道容量与多频作业能力。

型号解析

TRX：收发器模块品类代码，代表Transceiver水声收发硬件单元

32：通道数量代码，代表设备内置32路独立信号收发通道

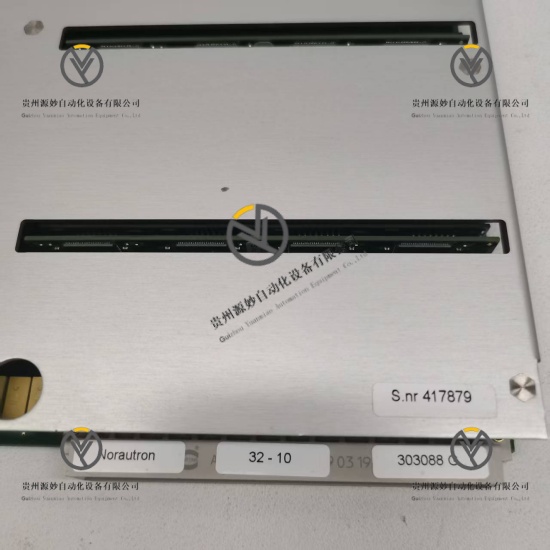

303088：设备原厂物料专属编码，对应HiPAP系统标准收发板硬件规格

G：硬件迭代版本标识，代表优化稳定性与防护性能的量产修订版本
