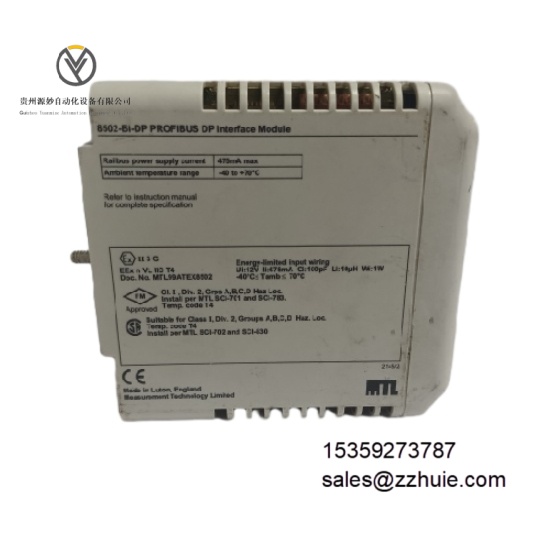

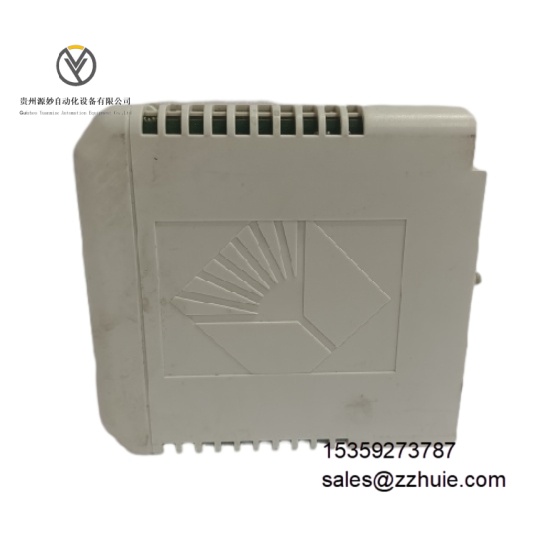

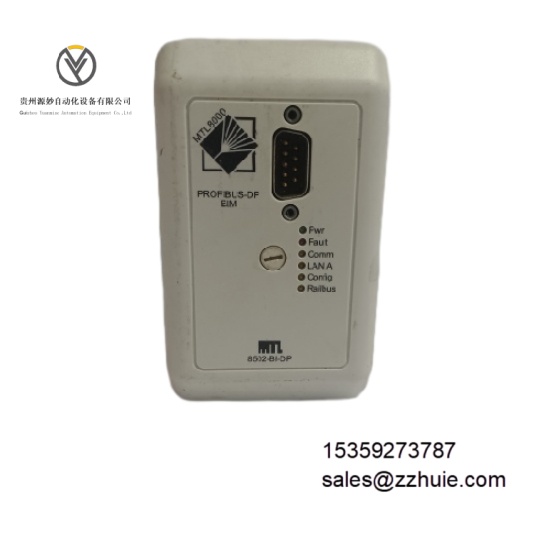

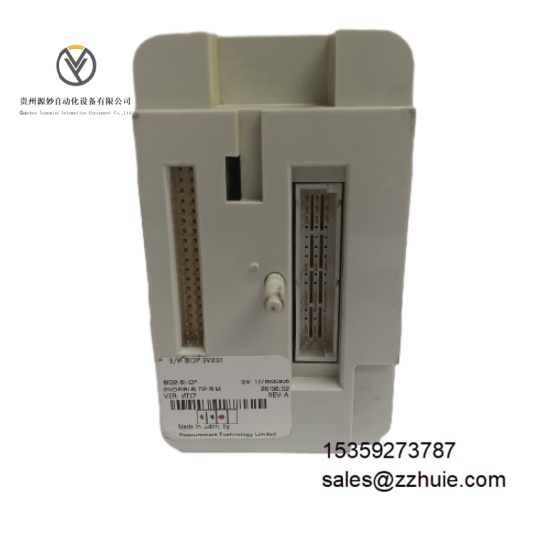

MTL 8502-BI-DP 是工业级总线接口模块，隶属于 MTL 8000 系列，核心功能是建立现场 I/O 模块与 Profibus-DP 主机之间的高速通信链路，实现工业自动化系统中数据的实时采集与传输。该模块支持 HART 协议，可同时传输过程变量与设备状态信息，兼容 24 个 I/O 模块的扩展连接，满足中大型自动化系统的组网需求。其模块化设计适配 DIN 导轨或面板安装，电源从载体模块获取，无需额外供电，内置数字信号隔离与干扰抑制电路，能在强电磁环境中稳定工作。扩展诊断功能可实时监测模块与通道状态，通过 Profibus-DP 主机反馈故障信息，缩短故障排查时间，适配石油化工、矿业等危险区域的过程控制场景，是保障工业系统可靠通信的关键组件。
电气参数
输入电压：24V DC（±10% 波动范围）
最大负载电流：2A（持续输出）
电源获取方式：从 MTL 8000 系列载体模块取电
隔离电压：2.5kVrms（信号与电源之间，持续 1 分钟无击穿）
信号隔离类型：光电隔离（数字信号通道）
通信参数
通信协议：Profibus-DP（兼容 DP V1/V2 版本）、HART 协议（过程变量传输）
最高通信速率：6 Mbps（速率可通过主机配置调整）
最大传输距离：200 米（无中继器，使用屏蔽双绞线）
接口类型：RS485（差分信号传输，支持半双工模式）
支持节点数：1 个 Profibus-DP 主站，24 个从站（I/O 模块）
诊断信息传输：支持 Profibus 扩展诊断，包含模块故障、通道异常等 8 类状态码
环境参数
工作温度范围：-40℃至 + 70℃（宽温设计，适配极端工况）
存储温度范围：-40℃至 + 85℃（无结露）
相对湿度：5% 至 95%（非冷凝，温度≤40℃时）
防护等级：IP67（模块本体，防尘防水，可用于潮湿环境）
抗振动性能：符合 IEC 60068-2-6 标准（10Hz-2000Hz，加速度 5g，三轴方向各 30 分钟）
电磁兼容：发射端符合 EN 61000-6-4，抗扰度符合 EN 61000-6-2
物理参数
安装方式：35mm 标准 DIN 导轨安装 / 面板螺钉固定
外形尺寸（长 × 宽 × 高）：102mm×76mm×25mm（不含连接器突出部分）
净重：约 0.3kg
连接器类型：M12 8 芯工业连接器（信号接口）、凤凰端子（电源接口）
外壳材质：玻璃纤维增强尼龙（阻燃等级 UL94 V-0）
高速数据传输能力：6 Mbps 最高通信速率可实现 1ms 内的实时数据交互，满足精密化工、自动化生产线等场景的毫秒级控制需求，数据传输误码率≤10⁻¹²。
强抗干扰性能：光电隔离与差分信号传输设计，在变频器集群、高压设备等强电磁环境中，仍能保持信号完整性，确保 I/O 数据无丢失或错码。
全面诊断功能：通过 Profibus 扩展诊断可实时监测 24 个 I/O 模块的工作状态，故障响应时间≤100μs，支持远程读取故障代码，无需现场拆机排查。
宽环境适应性：-40℃至 + 70℃工作温度范围与 IP67 防护等级，可直接安装于户外控制柜或潮湿车间，无需额外温控或防护措施。
灵活扩展能力：单模块支持 24 个 I/O 模块级联，可通过 Profibus-DP 总线扩展至多 3 条分支链路，适配不同规模的自动化系统组网需求。
