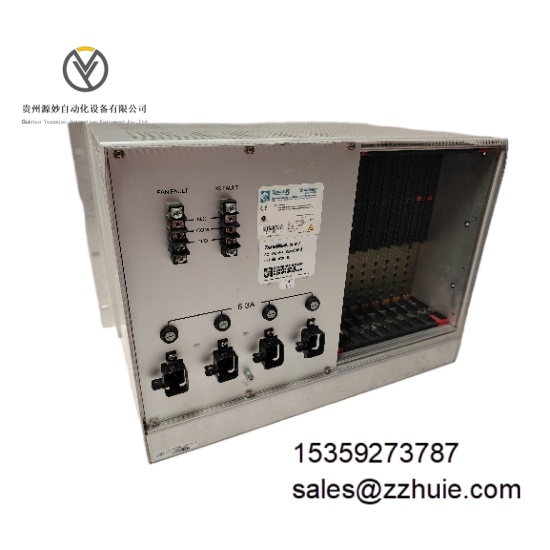

Vanguard CPCI-10-D2系统机箱

产品说明

Vanguard CPCI-10-D2 是符合 PICMG 2.x 标准的工业级 Compact PCI（CPCI）系统机箱，核心功能是为高性能计算与控制系统提供模块化硬件载体。该机箱采用 3U/6U 标准架构，集成 10 个 CPCI 插槽（含系统插槽与扩展 I/O 插槽），支持 CPU 模块、I/O 接口卡、电源模块等组件的灵活配置。内置冗余电源系统与智能散热模块，通过前后 / 侧面风道设计实现定向散热，风扇转速可根据负载自动调节。外壳采用高强度铝合金材质，具备抗振动与耐腐蚀特性，兼容 19 英寸标准机架安装及壁挂式安装方式，可在 7x24 小时连续运行场景中稳定工作，为工业控制、通信设备提供高可靠性的硬件平台。

具体参数

• 电气参数

电源类型：冗余电源系统

额定功率：支持 250W/500W 两种配置

输入电压：AC 100-240V，50/60Hz

插槽配置：10 个 Compact PCI 标准插槽（含 1 个系统插槽 + 9 个扩展插槽）

总线标准：兼容 CPCI 32 位 / 64 位总线，支持 66MHz 工作频率

散热控制：智能温控风扇，支持转速自动调节

监控功能：内置电源状态监控与风扇故障报警电路

• 环境参数

工作温度范围：0°C 至 + 55°C（无冷凝）

存储温度范围：-40°C 至 + 85°C

相对湿度：5% 至 95% RH（温度 40°C 时无冷凝）

抗振动性能：符合 IEC 60068 标准（10Hz-500Hz，加速度 5g）

电磁兼容性：符合 EN 55022 Class A 标准

防护等级：IP20（防固体异物侵入）

• 物理参数

安装方式：19 英寸标准机架安装、壁挂安装、台式安装

外形尺寸：3U 规格（132.3mm×482.6mm×220mm）/6U 规格（264.6mm×482.6mm×220mm）（高 × 宽 × 深）

外壳材质：高强度铝合金（表面阳极氧化处理）

重量：3U 版本≤5kg，6U 版本≤8kg

前面板：金属材质，带通风孔与状态指示灯（电源、风扇、系统运行）

背板设计：采用 2mm 密度针孔连接器，支持热插拔功能

产品性能

• 高扩展性：10 插槽架构支持系统级扩展，可同时接入 CPU 模块、数据采集卡、通信接口卡等，单机箱最大支持 64 路数字 I/O 通道扩展，满足复杂工业控制场景需求。

• 冗余可靠性：双冗余电源设计确保单电源故障时系统无间断运行，平均无故障时间（MTBF）≥150000 小时，符合工业关键系统的可靠性要求。

• 智能散热：定向风道设计使散热效率提升 30%，风扇转速根据机箱内部温度自动调节（2000-5000rpm），在满负载运行时可将模块温度控制在环境温度 + 15°C 以内。

• 环境适应性：-40°C 至 + 85°C 存储温度范围与 IEC 60068 抗振动标准，确保在轨道交通、野外通信站等恶劣环境中稳定工作，无需额外防护措施。

• 便捷维护：支持 CPCI 模块热插拔，更换故障模块时无需断电，维护时间缩短至 5 分钟以内；前面板状态指示灯可实时显示电源、风扇、总线状态，便于故障定位。
