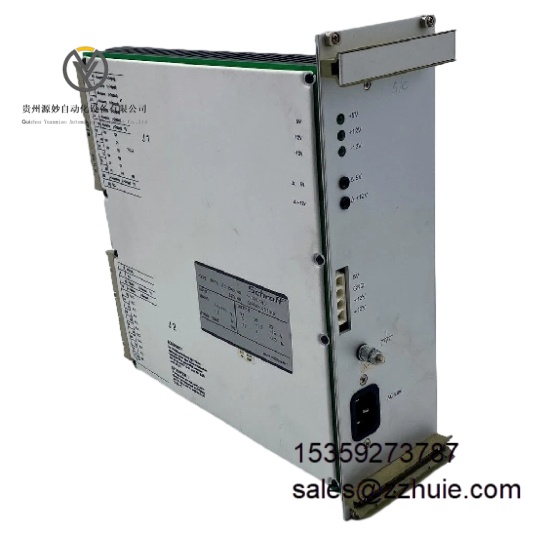

SCHROFF MPS015 开关电源模块

产品说明

SCHROFF MPS015 是一款工业级模块化开关电源模块，专为工业自动化与嵌入式系统设计，提供稳定可靠的直流供电解决方案。该模块采用紧凑型模块化结构，支持标准导轨安装，可无缝集成于各类工业控制系统。集成宽范围电压输入功能与多重保护机制，适配不同地区电网条件，能实时监测过流、过压及短路状态并自动触发保护。其高效散热设计与抗电磁干扰性能确保在严苛工业环境中持续运行，支持热插拔操作，可在系统运行时完成维护更换，适用于空间受限的精密设备供电场景。

具体参数

• 电气参数

• 输入电压范围：85-264V AC（宽范围交流输入）

• 输出电压配置：+12V DC、+24V DC、+48V DC（多规格可选）

• 额定输出功率：15W

• 转换效率：≥85%（满载条件下）

• 保护功能：过电流保护、过电压保护、短路保护

• 绝缘强度：输入与输出间 2kV AC（1 分钟）

• 环境参数

• 工作温度：0°C 至 60°C

• 存储温度：-25°C 至 70°C

• 相对湿度：5% 至 85%（非冷凝）

• 抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：宽 30mm× 高 90mm× 深 120mm（紧凑型设计）

• 重量：约 200g

• 安装方式：35mm 标准 DIN 导轨安装（符合 EN 60715）

• 防护等级：IP20（模块本体）

产品性能

MPS015 采用高效开关电源拓扑设计，满载转换效率达 85% 以上，有效降低能耗与发热。宽范围交流输入设计适配全球电网标准，无需手动切换电压档位即可稳定运行。通道级电气隔离与 EMC 滤波技术确保模块在强电磁干扰环境中保持输出精度，电压调整率≤±0.5%。

内置多重保护电路响应时间≤100μs，可快速切断输出防止负载设备损坏，故障排除后自动恢复运行。紧凑结构设计使功率密度达 1.25W/cm³，节省安装空间 30% 以上。连续运行平均无故障时间（MTBF）≥100,000 小时，工作温度范围内输出纹波≤50mV 峰峰值，满足精密电子设备供电需求。
