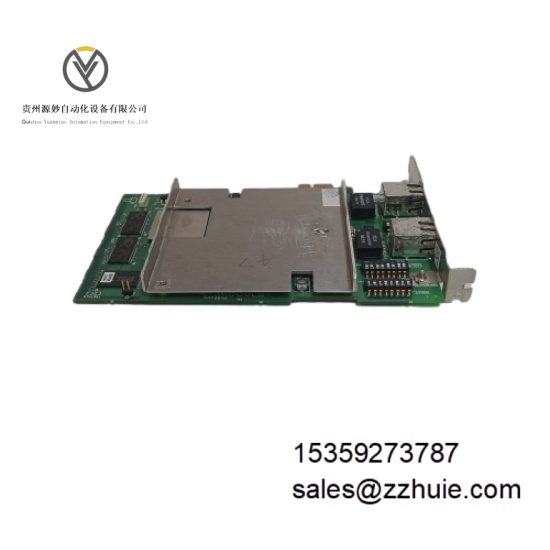

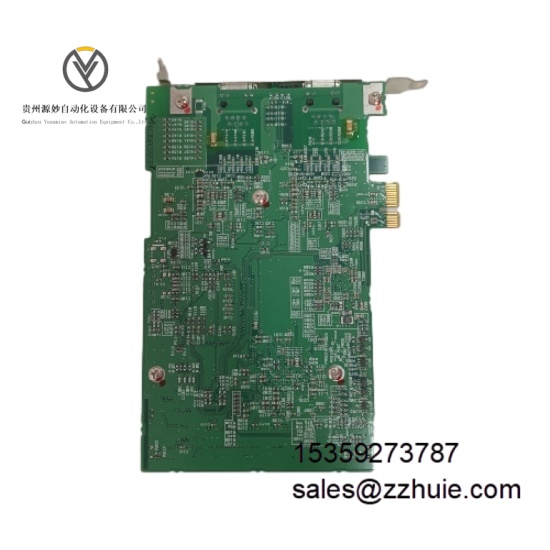

Yokogawa V1702  Vnet/IP 接口卡

产品说明

YOKOGAWA V1702 是工业级 Vnet/IP 接口卡，专为 CENTUM VP 系统设计，实现控制设备与工业网络的无缝连接。该模块采用 PCI Express x1 接口，支持 1Gbps 全双工数据传输，通过 RJ45 端口连接 CAT5e 电缆，最远传输距离达 100 米。具备自动协商功能，可兼容 10/100/1000Mbps 网络环境，提供稳定可靠的工业通信解决方案。模块支持热插拔操作，允许在系统运行时更换硬件，降低维护停机时间。

具体参数

• 电气参数

• 工作电压：3.3V DC ±9%

• 最大功耗：2.5A

• 接口类型：PCI Express x1（兼容 PCIe CEM 1.0a 标准）

• 通信速率：10/100/1000Mbps 自适应

• 传输介质：CAT5e 以太网电缆

• 隔离等级：1500V AC（1 分钟）

• 环境参数

• 工作温度：0°C 至 55°C

• 存储温度：-20°C 至 75°C

• 相对湿度：10% 至 90%（非冷凝）

• 抗振动：5-500Hz，10g 加速度（符合 IEC 60068-2-6）

• 抗冲击：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：长 167mm× 宽 68mm× 高 18mm

• 重量：约 180g

• 安装方式：标准 PCI Express 插槽

• 防护等级：IP20（模块本体）

产品性能

V1702 采用专用通信协议芯片，确保 Vnet/IP 网络数据传输延迟低于 100μs，支持多播和广播通信模式。内置硬件加密引擎，提供 AES-128 数据加密，保障工业控制网络信息安全。模块支持 IEEE 802.3x 流量控制，可自动调节数据传输速率以避免网络拥塞。平均无故障时间（MTBF）超过 150,000 小时，满足工业级连续运行要求。
