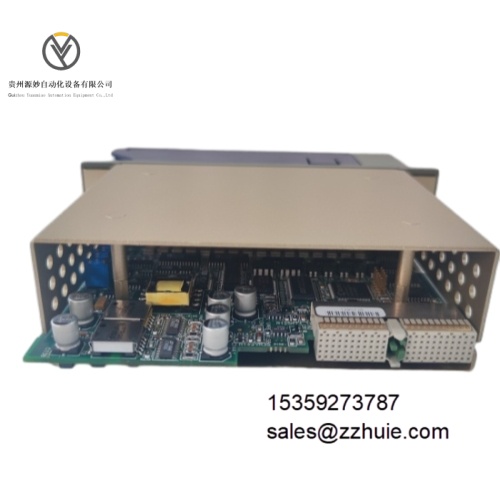

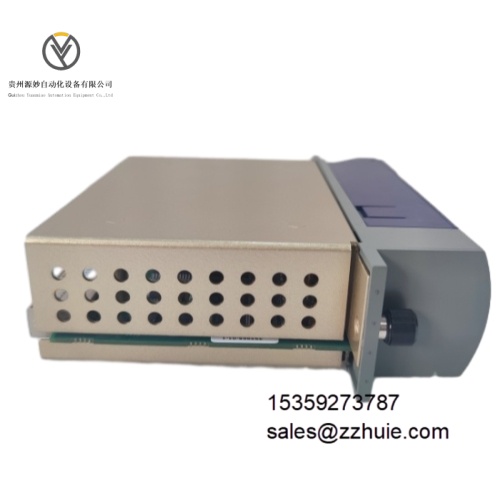

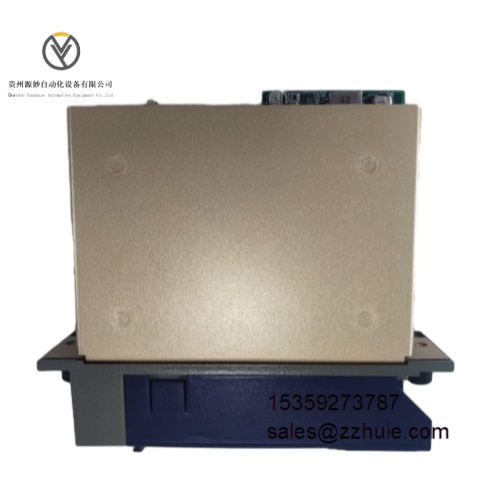

Bristol Babcock 396352-01-4模拟量输入模块

产品说明

BRISTOL BABCOCK 396352-01-4 是 ControlWave 系列工业级模拟量输入模块，专为过程控制领域设计，支持 8 通道差分信号采集。该模块可直接接入热电偶、RTD、电压和电流信号，无需额外信号调理设备，实现温度、压力、流量等过程参数的高精度测量。采用模块化设计与 35mm DIN 导轨安装方式，支持热插拔操作，能无缝集成于 BRISTOL ControlWave 自动化系统，为工业现场提供稳定的信号隔离与数据传输功能。模块通过 UL 和 CE 认证，适用于复杂电磁环境下的连续运行场景。

具体参数

• 电气参数

• 工作电压：24V DC ±10%

• 通道配置：8 路差分模拟量输入

• 信号类型：热电偶（J/K/T/E/R/S/B 型）、RTD（PT100/PT500/PT1000）、电压（1-5V DC/±5V DC/±10V DC）、电流（4-20mA DC/0-20mA DC）

• 分辨率：16 位

• 隔离等级：通道间 2500V AC（1 分钟），输入与系统间 2500V AC

• 测量精度：±0.1% 满量程（25°C 环境温度）

• 采样速率：10Hz / 通道

• 通信接口：支持 PROFIBUS-DP（31.25kbps）及 CANopen（2Mbps）总线协议

• 环境参数

• 工作温度：-25°C 至 70°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝状态）

• 抗振动性能：5-500Hz 频率范围内承受 10g 加速度（符合 IEC 60068-2-6 标准）

• 抗冲击性能：30g 加速度条件下持续 11ms（符合 IEC 60068-2-27 标准）

• 机械参数

• 安装方式：35mm 标准 DIN 导轨（符合 EN 60715 规范）

• 外形尺寸：100mm×100mm×50mm（长 × 宽 × 高）

• 模块重量：约 300g

• 防护等级：IP20（模块本体）

产品性能

396352-01-4 采用高精度模数转换电路与温度补偿技术，确保全量程范围内的测量稳定性。通道间全电气隔离设计配合硬件滤波电路，共模抑制比达 120dB 以上，有效消除工业现场电磁干扰与接地环路影响。支持多类型传感器直接接入，通过软件配置即可切换信号类型，无需硬件调整。

热插拔功能允许在系统运行时进行模块更换，更换过程不影响其他通道数据采集。模块平均无故障时间（MTBF）≥150,000 小时，满足连续工业生产需求。外壳采用阻燃材料制造，通过 UL 94 V-0 认证，适应危险工业环境应用要求。
