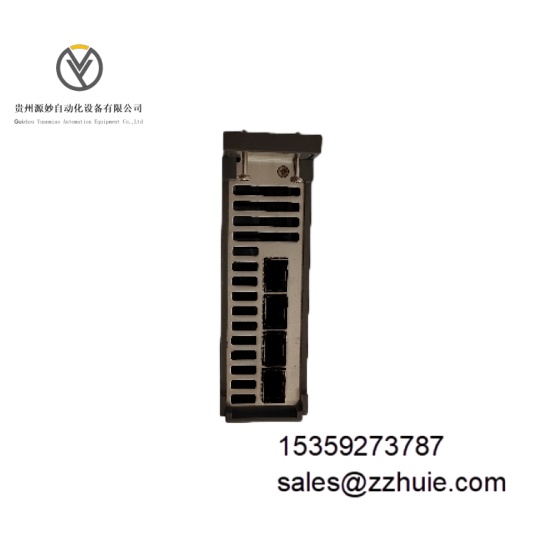

Hirschmann MM20-Z6Z6Z6Z6EAHH 是工业级快速以太网媒体模块，隶属于 MM20 系列模块化扩展组件，核心功能是为 MS20/30 系列可管理交换机提供光纤接口扩展，实现铜缆与光纤信号的转换及数据传输。该模块配备 4 个 SFP（小型可插拔）插槽，支持单模与多模光纤 SFP 模块灵活搭配，采用热插拔设计，可在主机交换机带电运行状态下进行安装与更换，无需中断整体网络通信。模块集成诊断 LED 指示灯，实时反馈电源、链路连接、数据传输及全双工状态，外壳防护等级达 IP20，符合 CE、cUL508 及 ISA 12.12.01 Class 1 Div 2 认证标准，是工业以太网系统中光纤链路扩展的关键组件。
机械参数
尺寸：宽 40mm× 高 120mm× 深 180mm，适配 MS20/30 系列交换机模块插槽
插槽数量：4 个标准 SFP 插槽，支持 SFP 光模块热插拔更换
安装方式：MS20/30 系列交换机背板导轨安装，通过模块卡扣固定
外壳材质：阻燃 ABS 工程塑料，表面磨砂处理，耐冲击
重量：约 280g
防护等级：IP20（模块本体，需配合交换机机柜实现整体防护）

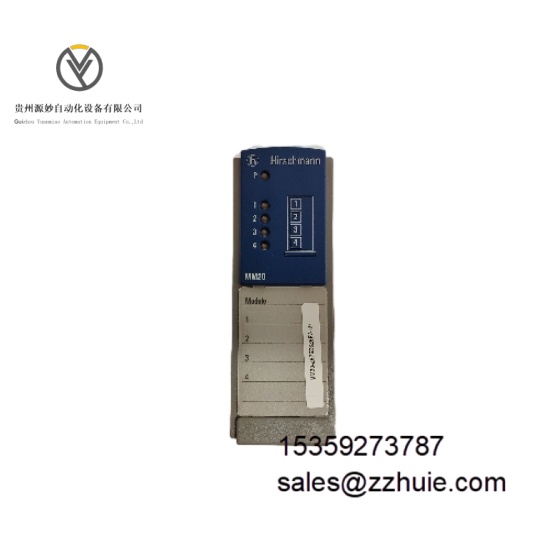

指示灯：电源（PWR，绿色）、链路状态（LINK，绿色）、数据传输（DATA，黄色）、全双工（FDX，绿色）
电气参数
供电方式：由 MS20/30 系列主机交换机背板供电，无外部独立供电接口
数据速率：单插槽最大 100Mbps，全双工模式下总带宽 800Mbps
信号类型：支持 100Base-FX 光纤信号，兼容单模（SM）与多模（MM）SFP 模块
隔离等级：信号端口与背板电路间 1.5kV AC（1 分钟）电气隔离
功耗：正常运行状态下≤8W，最大功耗 27.3BTU / 小时
兼容性：支持 Hirschmann 全系列 100Mbps SFP 光模块，含单模长距、多模短距型号
环境参数
工作温度：0°C 至 60°C（无冷凝，模块内部无散热风扇，自然散热）
存储温度：-40°C 至 70°C
相对湿度：10% 至 95%（非冷凝状态，40°C/90% 湿度下连续运行）
抗电磁干扰：符合 EN 55022 Class A 传导 / 辐射标准，EN 61000-4-2 静电防护
抗振动性能：10-500Hz，0.5g 加速度（IEC 60068-2-6 标准）
抗冲击性能：15g 加速度，11ms 持续时间（IEC 60068-2-27 标准）

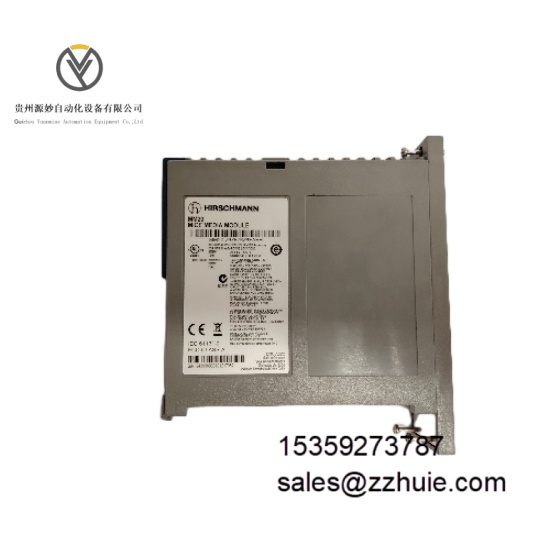

认证标准：CE、cUL508 工业控制设备安全认证、ISA 12.12.01 Class 1 Div 2 危险区域认证
模块采用无风扇自然散热设计，适配工业现场密闭机柜安装环境，在 0-60°C 工作温度范围内可保持稳定运行。4 个 SFP 插槽独立工作，单插槽故障不影响其他插槽数据传输，链路冗余性强。支持自动协商功能，可根据连接的 SFP 模块自动匹配数据速率与双工模式，无需手动配置。
热插拔功能实现模块在线维护，更换时间≤30 秒，网络中断时间＜100ms，满足工业控制系统高可用性需求。诊断 LED 指示灯响应时间≤10ms，可快速定位链路中断、模块故障等问题，故障识别准确率≥99%。与 MS20/30 系列交换机背板通讯延迟＜1μs，确保实时工业数据传输的时效性。
兼容 Hirschmann Industrial HiVision 网络管理软件，可远程监控模块运行状态、链路质量及 SFP 模块参数，支持故障告警信息主动上报，适配工业网络集中化管理场景。
