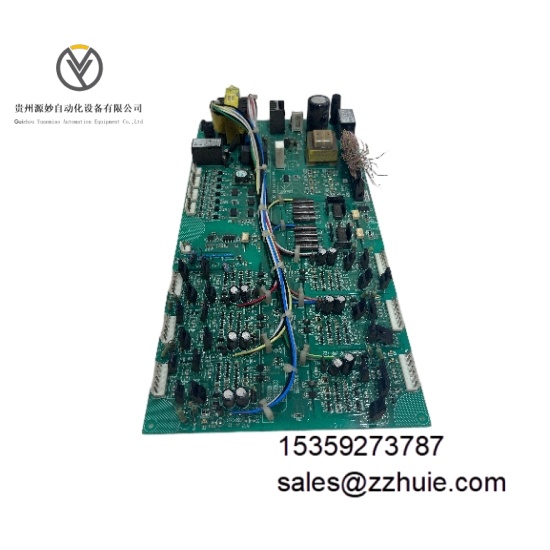

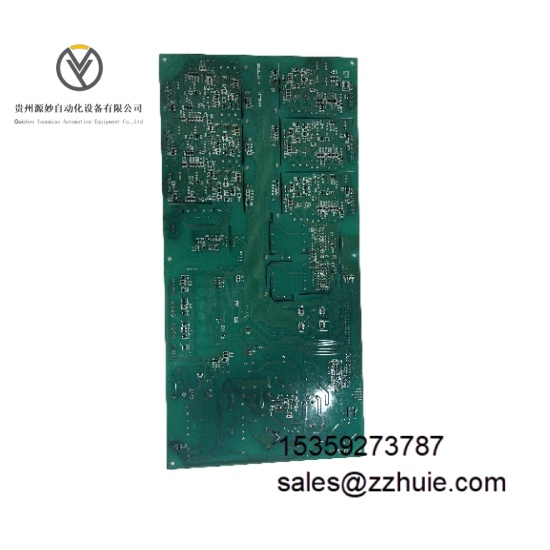

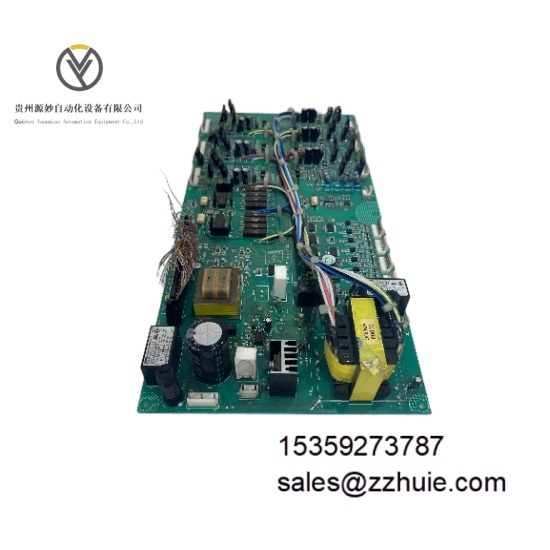

TOSHIBA ARND-3119 A6 2N3A3119-B 是工业级专用控制模块，隶属于东芝 ARND 系列控制板卡产品线，核心功能是为高压变频器、电力电子设备提供信号采集、逻辑运算与运行状态管控。该模块集成专用处理芯片与信号调理电路，支持多通道模拟量与数字量信号交互，适配 MegaVert 系列变频器等设备的主控单元通信需求。模块采用标准化板卡结构，配备针脚式接口与固定安装孔位，集成故障诊断与状态指示功能，符合工业控制设备电磁兼容标准，是高压变频系统及电力电子装置的核心控制组件。
电气参数
供电电压：24V DC ±5%，支持 22-26V DC 宽幅输入
输入信号：4 路模拟量输入（0-10V DC/4-20mA），8 路数字量输入（干接点）
输出信号：2 路模拟量输出（4-20mA），4 路数字量输出（继电器触点，容量 2A/250V AC）
通信接口：1×RS485（Modbus RTU 协议），数据传输速率 9600-115200bps 可调
隔离等级：信号输入与系统间 2.5kV AC（1 分钟），电源与信号回路间 1.5kV AC（1 分钟）
功耗：正常运行状态下≤15W，最大功耗≤20W
工作频率：50/60Hz 兼容，支持 0-120Hz 信号处理
控制精度：模拟量信号误差≤±0.2% FS，数字量响应延迟≤1ms
环境参数
工作温度：-20°C 至 85°C，无冷凝状态连续运行
存储温度：-40°C 至 100°C
相对湿度：10% 至 90%（非冷凝，40°C/85% 湿度下稳定运行）
抗电磁干扰：符合 EN 61000-4-2/3/4 标准，静电防护 ±15kV 接触放电
抗振动性能：10-500Hz，1g 加速度（IEC 60068-2-6 标准）
抗冲击性能：20g 加速度，11ms 持续时间（IEC 60068-2-27 标准）
防护等级：IP20（板卡级防护，需配合设备机柜使用）
机械参数
尺寸：长 220mm× 宽 160mm× 高 30mm，适配标准设备卡槽
安装方式：板载针脚插拔式安装，配合固定螺丝紧固
接口类型：凤凰端子（输入输出）、DB9 针型接口（通信）
外壳材质：阻燃环氧树脂基板，表面喷锡处理
重量：约 450g
指示灯：电源（PWR，绿色）、运行（RUN，绿色）、故障（ERR，红色）、通信（COM，黄色）
模块采用专用 32 位处理芯片，运算速度≥100MIPS，可实现多通道信号并行处理，模拟量采样速率达 10kHz，能精准捕捉设备运行参数细微变化。集成自适应滤波算法，有效抑制工业现场电磁干扰，在 690V 高压变频器环境下仍保持信号稳定。
故障诊断功能可实时监测电源异常、通信中断、信号超限等故障状态，故障响应时间≤10ms，故障信息通过通信接口主动上报，同时触发本地指示灯告警。模块支持在线参数配置与程序升级，无需拆卸即可完成维护，适配工业设备不停机检修需求。
与东芝 MegaVert 系列变频器及第三方 PLC 系统无缝兼容，数据交互延迟≤5ms，满足高压变频系统实时控制要求。平均无故障时间（MTBF）≥500,000 小时，符合工业级长寿命运行标准。
