Prosoft RLX2-IFH24E  无线以太网电台

产品说明

Prosoft RLX2-IFH24E 是工业级 2.4GHz 跳频无线以太网电台，隶属于 Prosoft RadioLinx RLX2 系列无线通信产品线，核心功能是为工业场景提供远距离、抗干扰的无线以太网与串行数据传输，支持主站、中继站、远程站三种工作模式配置。该产品采用跳频扩展频谱技术，集成以太网与多类型串行接口，支持虚拟点对点包切换与网络优化。配备金属外壳与危险场所认证，兼容 ControlScape 图形化配置软件及 OPC 服务器，可实现网络状态实时监控与诊断，是 SCADA 系统、工业自动化等远距离通信场景的核心无线传输组件。

具体参数

• 电气参数

• 无线频率：2.400 至 2.4835GHz 国际免许可频段

• 发射功率：FCC 版本 100mW 至 1W 可编程，ETSI 版本 10mW 至 100mW 可编程

• 数据速率：1.1Mbps 或 345kbps 可编程

• 接收敏感度：1.1Mbps 时 - 97dBm@10⁻⁶ BER，345kbps 时 - 104dBm@10⁻⁶ BER

• 通信协议：支持 IEEE 802.3、802.3u、802.3x 以太网协议

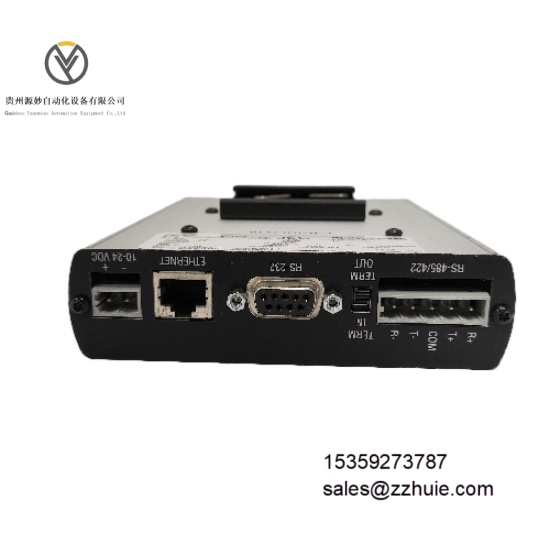

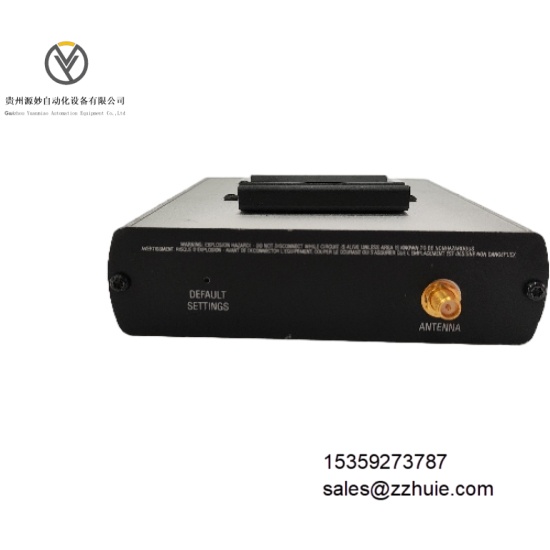

• 接口配置：10/100 Base-T 屏蔽 RJ45 以太网端口，RS-232/RS-422/RS-485 串行端口（DB9 接口），1 个 RP-SMA 天线端口

• 串行速率：300bps 至 230kbps，支持串行隧道与 TCP/UDP 封装

• 供电电压：9 至 24V DC

• 功耗：最大 4.2W

• 安全性：128 位 AES 加密，32 位 CRC 错误检测，ARQ 自动重发机制

• 环境参数

• 工作温度：-40°C 至 + 75°C

• 存储温度：未明确标注（遵循工业级通用标准 - 40°C 至 + 85°C）

• 相对湿度：最高 95%，无冷凝

• 抗振性：符合 IEC 60068-2-6 标准，5g@10-150Hz

• 抗冲击性：工作时 20g@11ms（3 轴），非工作时 30g@11ms（3 轴）

• 认证标准：ATEX 2 区，cULus Class 1 Div 2，FCC/IC，CB Safety（IEC 60950-1）

• 机械参数

• 尺寸：14.7cm×11.8cm×3.8cm（H×W×D）

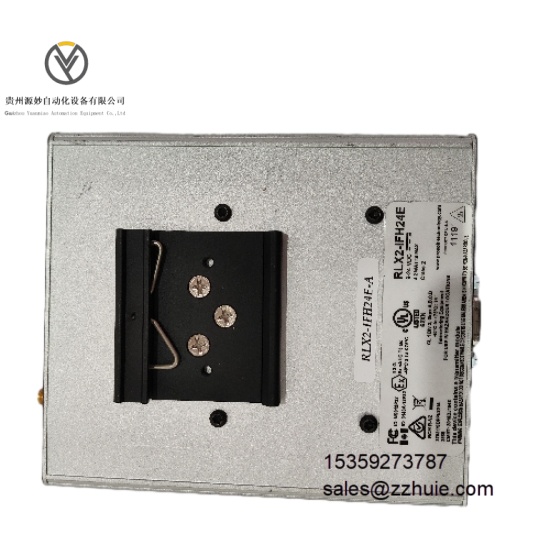

• 安装方式：面板安装，兼容 DIN 导轨

• 外壳材质：压模成型铝制外壳

• 重量：369g（13oz）

• 指示灯：未明确标注（含电源、运行、信号质量等状态指示）

产品性能

采用特有跳频算法，可规避 Wi-Fi 扫描检测，抗干扰能力强，在工业电磁复杂环境中保持通信稳定。视距（LOS）传输距离可达 15 + 英里，搭配高增益定向天线可满足远距离工业通信需求。

支持点对点、点对多点及存储转发中继拓扑，智能以太网切换技术实现虚拟点对点通信与性能优化。串行与以太网接口融合设计，可同时接入工业传感器、PLC 等串行设备与以太网终端，适配混合通信场景。

通过 ControlScape 软件实现图形化配置与网络监控，OPC 服务器支持 HMI 对 RF 网络状态的实时诊断，可监测温度、信号质量等参数。危险场所认证确保在化工、油气等易燃易爆环境中安全运行，平均无故障时间（MTBF）符合工业级长寿命标准。
