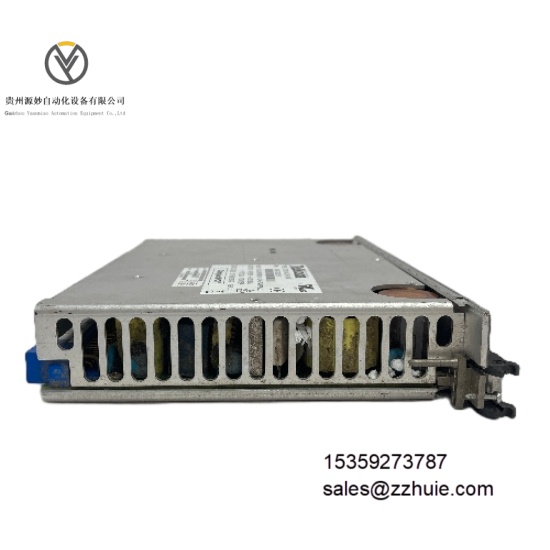

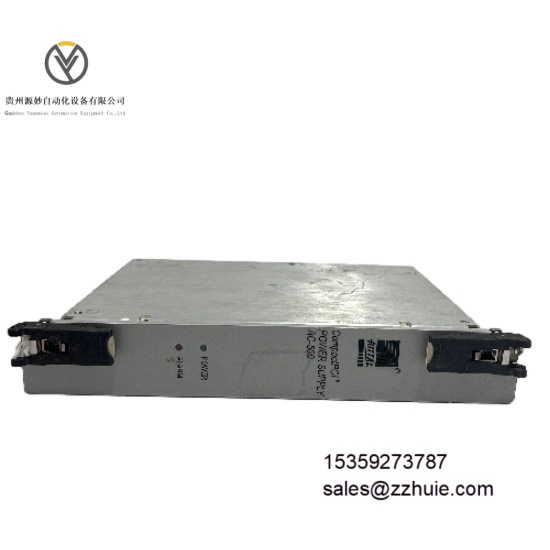

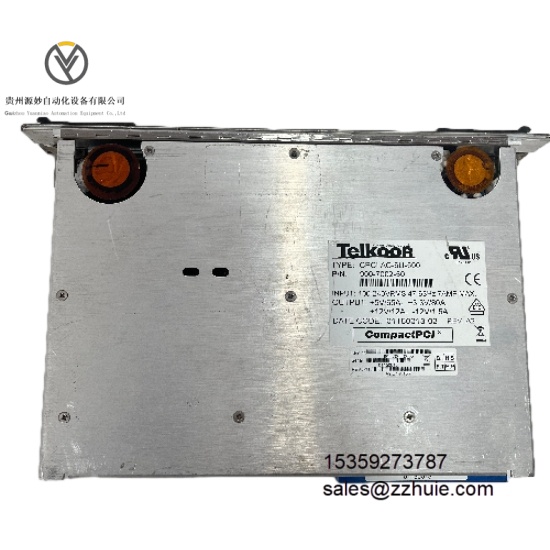

TeIKOOR CPCIAC-6U-500 900-7002-10 电源模块

产品说明

TeIKOOR CPCIAC-6U-500 900-7002-10 是工业级 6U CompactPCI 架构电源模块，遵循 PICMG 2.11 电源接口标准，核心功能是为工业控制、通信基站等高密度计算系统提供稳定电力供应。该产品采用模块化设计，支持热插拔与 N+1 冗余配置，内置过压、过流、过热保护机制，适配 - 5°C 至 70°C 宽温环境运行。通过 Positronic 47 针连接器实现高效电力传输，符合 EN 55022 Class B 电磁兼容性标准，是工业自动化、轨道交通等领域高可靠电源解决方案的核心组件。

具体参数

• 电气参数

• 输入电压范围：90-264V AC（47-63Hz）

• 输出功率：500W 连续功率

• 输出电压：+5V DC（65A）、+3.3V DC（80A）、+12V DC（12A）、-12V DC（1.5A）

• 电压调整率：±1%（负载调整）、±0.5%（线性调整）

• 转换效率：典型值 85%（230V AC 输入，满载）

• 输入浪涌电流：冷启动时≤60A（230V AC）

• 保持时间：≥16ms（满载，230V AC 输入）

• 隔离电压：输入 - 输出 3000V AC（1 分钟）

• 远程监控：支持 + 5V PG 信号、远程开 / 关控制

• 环境参数

• 工作温度：-5°C 至 70°C（降额使用：70°C 时功率降至 80%）

• 存储温度：-40°C 至 85°C

• 相对湿度：5%-95%（非冷凝）

• 抗振动：5-500Hz，5g 峰峰值（IEC 60068-2-6）

• 抗冲击：30g（11ms 持续时间，IEC 60068-2-27）

• 电磁兼容性：传导发射符合 EN 55022 Class B，辐射发射符合 EN 55022 Class B

• 机械参数

• 尺寸：261.9mm×169.6mm×40.3mm（6U×8HP）

• 安装方式：标准 CompactPCI 机架式安装

• 外壳材质：铝合金压铸外壳（表面黑色氧化处理）

• 重量：约 2.2kg

• 连接器类型：Positronic 47 针高密度电源连接器

• 指示灯：电源状态（绿色）、故障报警（红色）

产品性能

采用专利 EDGE™技术实现高效功率转换，在 230V AC 输入时转换效率达 85%，有效降低系统能耗与散热压力。支持热插拔操作，配合冗余配置可实现系统零停机维护，平均无故障时间（MTBF）≥500,000 小时（MIL-HDBK-217F 标准）。

内置智能保护电路，可在 0.1ms 内响应过流、过压等异常情况，确保负载设备安全。通过优化 PCB 布局与屏蔽设计，电磁干扰水平低于行业标准，适用于对电磁环境敏感的医疗、航空电子等场景。

模块化设计支持灵活扩展，可与同系列电源模块并联运行，实现负载均流与冗余备份，满足工业控制系统对电源可靠性的严苛要求。
