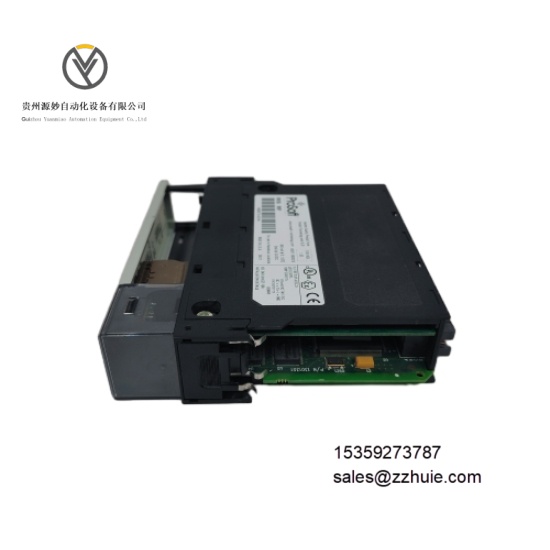

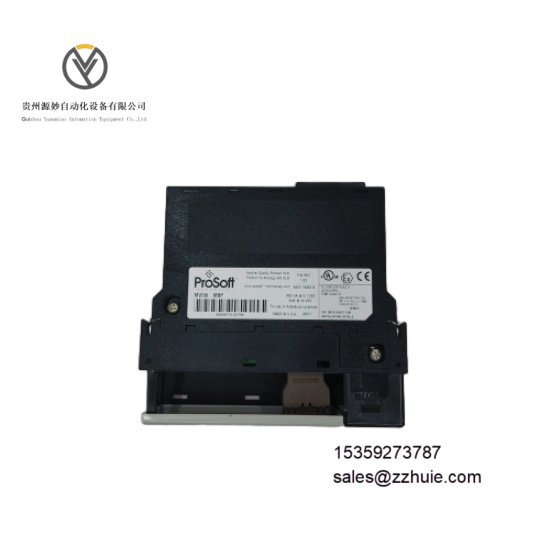

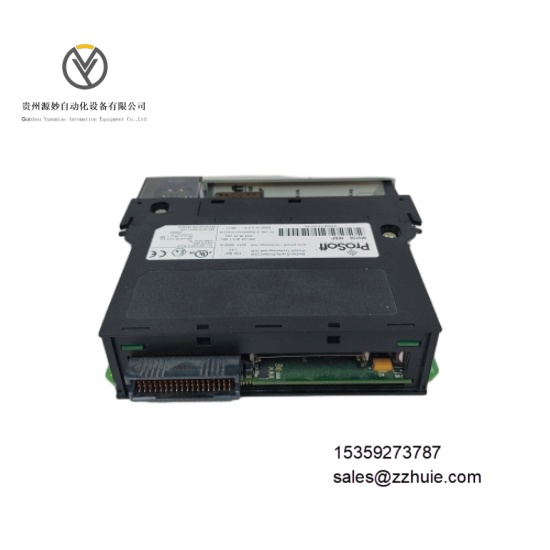

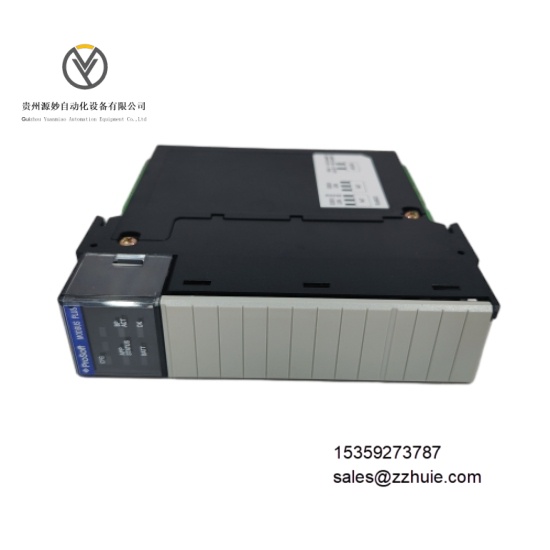

ProSoft MVI56-MBP 是 ProSoft Technology 推出的双端口 Modbus Plus 通信模块，核心功能为实现 Allen-Bradley ControlLogix 控制器与 Modbus 系列设备间的无缝数据交互。该模块支持 Modbus RTU 与 Modbus TCP/IP 双协议，可作为通信桥梁连接 PLC、传感器、执行器及仪表等工业设备，将 Modbus 网络数据转换为 ControlLogix 处理器可直接识别的 I/O 数据格式。其采用单插槽设计，兼容 ControlLogix 背板，集成专用配置软件与梯形图逻辑样例，支持本地及远程机架部署，具备完善的状态监控与故障诊断功能，能在工业复杂电磁环境中稳定运行，是工业自动化系统数据集成的核心通信组件。
电气参数通信协议：支持 Modbus RTU 协议、Modbus TCP/IP 协议波特率：9.6 kbps 至 115.2 kbps数据传输速率：Modbus RTU 最高 19.2 kbps，Modbus TCP 最高 10 Mbps功能代码支持：接受代码 1、2、3、4、5、6、8、15、16、17、22、23；发送代码 1、2、3、4、5、6、7、15、16数据存储区：提供 365 字状态数据块（寄存器 4000 至 4365），支持 10000 字用户自定义数据库背板电流负载：800 mA @ 5 Vdc，3 mA @ 24 Vdc电气隔离：以太网端口 1500 V rms 隔离（50-60 Hz 持续 60 秒，符合 IEC 60950:1991 标准）通信接口：双串行端口，10/100 Base-T RJ45 以太网端口（支持自动交叉检测）
环境参数工作温度：0°C 至 60°C（非冷凝环境）存储温度：-40°C 至 85°C相对湿度：5% 至 95%（无冷凝）抗振动性能：10-150 Hz 频率范围，5 g 加速度抗冲击性能：运行状态 30 g 加速度，非运行状态 50 g 加速度抗干扰能力：耐受以太网广播风暴（≤5000 ARP 帧 / 秒，持续≤5 分钟）
机械参数尺寸：94mm（长）×94mm（宽）×69mm（高）重量：约 0.45 kg安装方式：单插槽安装，兼容 ControlLogix 1756 标准背板显示单元：4 字符滚动式字母数字 LED 显示屏，显示状态与诊断数据指示灯：模块状态、背板传输状态、通信活动状态指示灯
数据传输高效，Modbus TCP 速率达 10 Mbps，RTU 速率达 19.2 kbps，状态数据块每秒更新至 ControlLogix 处理器，满足工业实时性需求。协议转换稳定，双端口独立配置，可同时运行主站 / 从站模式，实现多设备并发通信，数据传输误码率低于 1×10⁻⁹。
系统兼容性强，无缝集成 Rockwell Automation ControlLogix 系统，支持 RSLogix 5000 软件配置，提供梯形图逻辑样例与用户自定义指令，无需修改现有程序即可升级替换。诊断能力完善，LED 显示屏实时反馈运行状态，状态数据块包含错误代码与网络计数器，可快速定位通信故障。
环境适应性优异，宽温设计与抗振动、抗冲击结构，配合电气隔离技术，能在粉尘、电磁干扰等严苛工业环境中连续运行，平均无故障时间（MTBF）≥1.0×10⁶ 小时。
