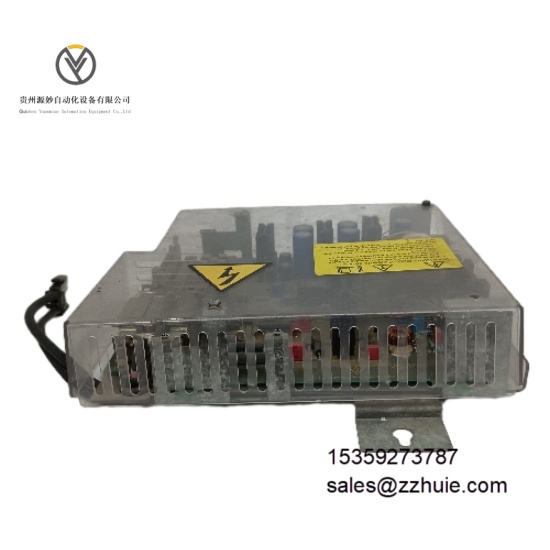

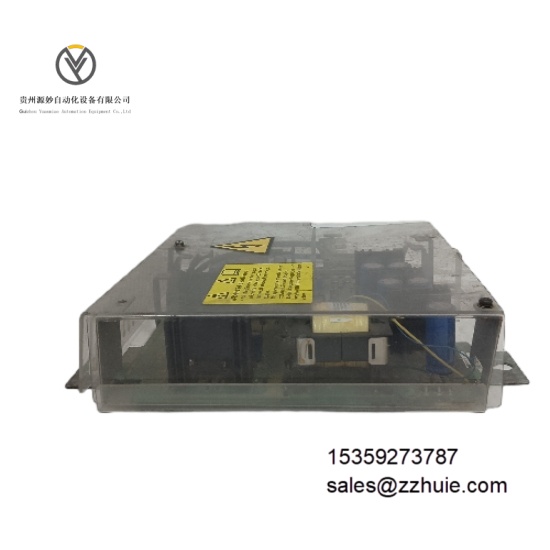

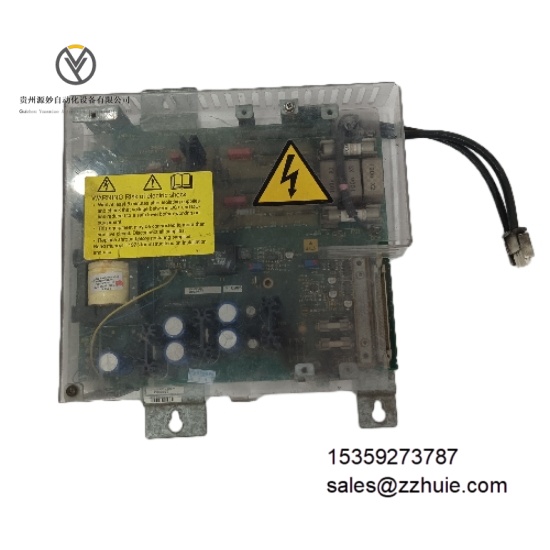

CONVERTEAM MVC3003-4030PP 伺服驱动模块

产品说明

CONVERTEAM MVC3003-4030PP 是原 CONVERTEAM 公司（现归入 GE Power Conversion）推出的高性能工业级伺服驱动模块，核心功能为实现交流电机的高精度速度、位置与扭矩闭环控制，适配工业自动化场景中的高动态响应需求。该模块集成双冗余总线系统与多协议通信接口，支持 PROFIBUS DP 双总线与光纤环网拓扑，采用模块化设计兼容标准工业安装架构。其内置完善的保护机制与诊断功能，配合工业级抗干扰电路，可在复杂电磁环境中稳定运行，同时具备光纤故障 10ms 内链路自愈能力，是数控机床、机器人等精密设备的核心驱动组件。

具体参数

• 电气参数额定功率：3 千瓦额定电压：400 伏特额定电流：7.5 安培控制方式：速度控制、位置控制、扭矩控制，支持矢量控制与 V/F 控制速度控制范围：0 至 3000 rpm位置控制精度：±0.01%通信协议：原生支持 CANopen、Modbus、PROFIBUS DP 协议通信接口：1-2 路 PROFIBUS DP 电气接口，1-2 路 155Mbps 光纤接口光纤传输距离：最大 20 千米保护功能：过载保护、过压保护、欠压保护、过热保护电气隔离：信号端口具备电气隔离防护

• 环境参数工作温度：-10℃至 55℃（非冷凝环境）存储温度：-40℃至 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20（模块本体）抗振动性能：符合 IEC 60068-2-6 标准，10-500Hz 频率范围 1.5g 加速度抗冲击性能：符合 IEC 60068-2-27 标准，15g 加速度（持续 11ms）认证标准：符合工业驱动设备 EMC 与安全相关标准

• 机械参数外形尺寸：适配标准伺服驱动模块规格，采用紧凑型设计安装方式：导轨安装或法兰安装，兼容工业标准安装架构指示灯：6 个双色 LED 指示灯，实时反馈电源、通信链路、运行状态端子类型：可拆卸式端子，支持 12-24Vdc 输入输出信号报警输出：光纤链路与电源故障继电器输出告警

产品性能

控制精度卓越，位置控制精度达 ±0.01%，速度控制响应延迟＜10ms，可满足精密加工设备的微米级运动控制需求。总线冗余能力突出，采用 CI-RING 专有环网协议，无需配置即可实现双光纤环冗余，光纤故障时 10ms 内自动重建链路，保障系统通信无中断。

运行效率优异，采用先进矢量控制技术与热管理设计，额定工况下效率≥95%，连续运行外壳温升≤40K，减少能量损耗。保护机制完善，集成多重电气保护功能，可实时监测过载、过压等异常状态并快速切断输出，避免电机与模块损坏。

系统兼容性强，支持主流工业通信协议与控制模式，无需额外适配模块即可接入 PLC 与运动控制系统，模块化设计使安装调试时间缩短 40% 以上。平均无故障时间（MTBF）≥5×10⁴小时，满足工业设备长周期运行需求。
