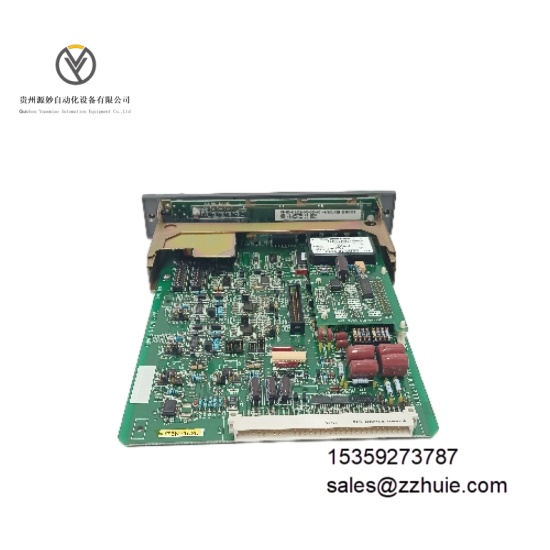

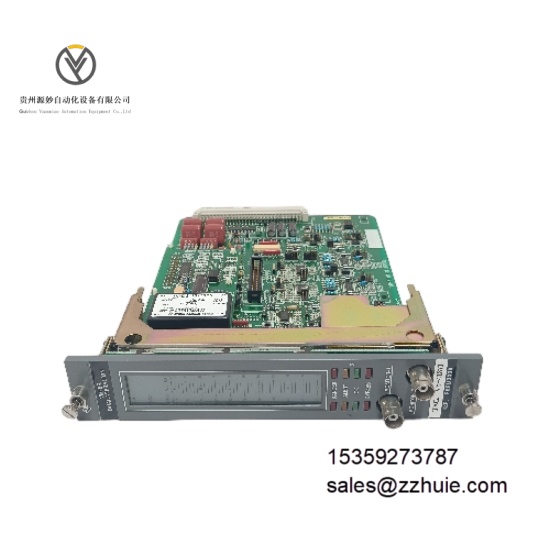

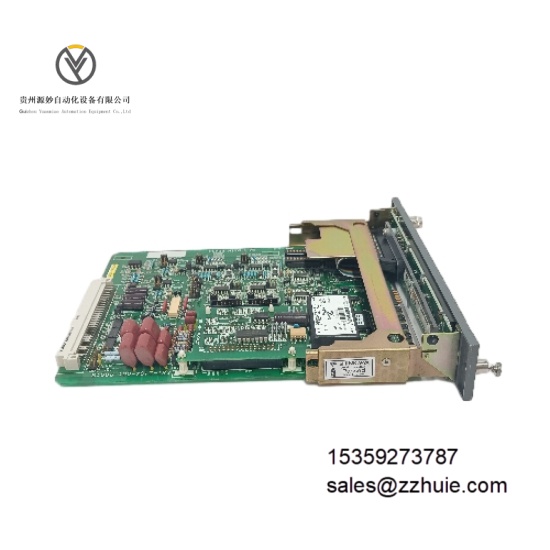

SHINKAWA VM-5K SST-2194-001-P001G 双振动监视器模块

产品说明

SHINKAWA VM-5K SST-2194-001-P001G 是日本新川电机株式会社推出的工业级双振动监视器模块，核心功能为实时监测旋转机械设备的振动状态，实现早期故障预警与运行稳定性管控。该产品依据美国石油协会 API 670 标准设计，支持双通道同步监测，集成先进信号处理算法与数据存储单元，可精准采集振动数据并触发多级报警。其采用模块化结构与前端操作设计，无需停机即可完成参数配置与状态检查，兼容多种振动传感器，能适配从中小规模旋转机械到大型涡轮 TSI（汽轮机监视仪表）系统的监测需求，是工业设备预测性维护的核心组件。

具体参数

• 电气参数输入通道：双通道，兼容 FK、MS、VE、VC 系列振动传感器信号供电电压：24V DC / 120V AC，工作频率 50/60Hz监测精度：±0.5% FS（25℃环境），±2.0% FS（0-65℃环境）频率范围：0.1Hz 至 10kHz输出信号：4-20mA 模拟输出、RS485 数字输出报警输出：8 路继电器触点输出（含高危险、高预警、低预警、低危险等级）通信协议：原生支持 Modbus RTU 协议电气隔离：输入与输出间 2500Vrms 隔离（符合 IEC 标准）

• 环境参数工作温度：0℃至 65℃（非冷凝环境）存储温度：-20℃至 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20（模块本体）抗振动性能：符合 IEC 60068-2-6 标准，10-500Hz 频率范围 1g 加速度抗冲击性能：符合 IEC 60068-2-27 标准，10g 加速度（持续 11ms）

• 机械参数外形尺寸：宽 44mm× 高 177mm× 深 250mm（机架式安装规格）外壳材质：冷轧钢板，表面防静电喷涂重量：约 1.8kg安装方式：19 英寸标准机架安装（适配 8 槽 VM-5H3 或 10 槽 VM-5W1 机架）显示界面：16 字符 LCD 显示屏，支持参数与状态可视化操作方式：前端按键式操作，支持密码权限管理

产品性能

监测精度卓越，在全工作温度范围内监测误差≤±2.0% FS，配合 0.1Hz 至 10kHz 宽频率覆盖，可精准捕捉设备不平衡、不对中、轴承磨损等早期振动特征。响应速度快，数据采样率达 1000Hz，报警触发延迟≤100ms，确保故障信号无遗漏。

系统兼容性强，支持 FK 系列涡流传感器、VC 系列速度传感器等多类型前端设备，可直接接入 VM-5 系列机架与 PLC、DCS 系统，无需额外信号转换器。可靠性突出，符合 API 670 工业标准，平均无故障时间（MTBF）≥5×10⁴小时，适应连续工业运行场景。

操作便捷性高，前端 LCD 显示与按键设计实现参数配置、状态检查全流程停机免操作，内置数据存储单元可保存 1000 组历史报警记录，支持通过 Modbus 协议导出分析。
