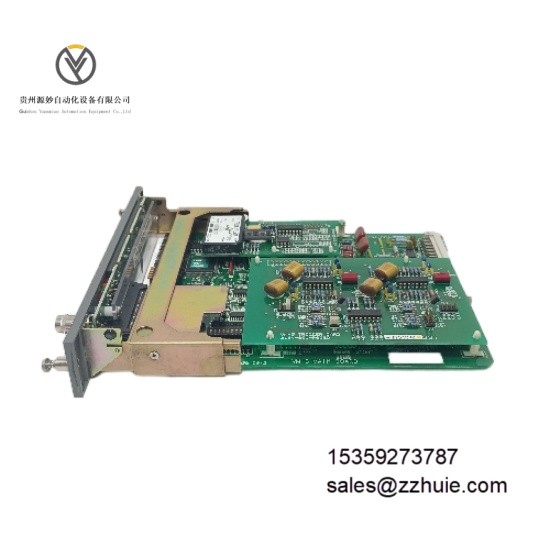

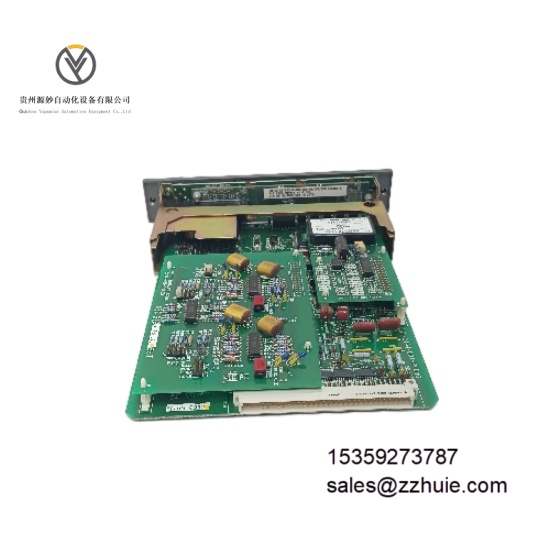

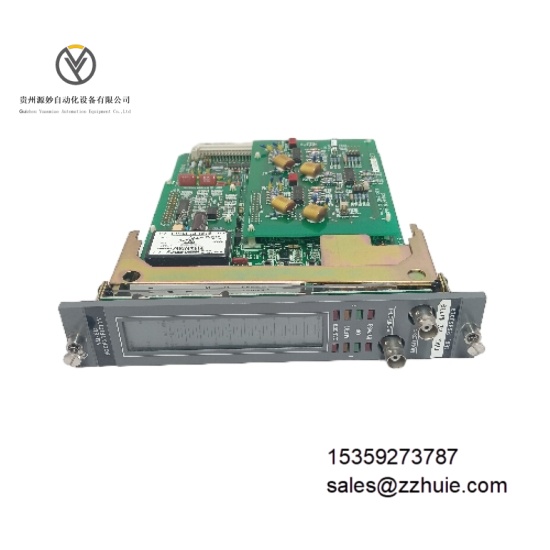

SHINKAWA VM-5C SST-2194-001-P001G 工业级偏心监测模块

产品说明

SHINKAWA VM-5C SST-2194-001-P001G 是日本新川株式会社推出的工业级偏心监测模块，隶属于 VM-5 系列旋转机械状态监控系统，核心功能为实时监测汽轮机、发电机等旋转设备的轴偏心参数，实现设备启停及运行期间的状态管控与早期故障预警。该产品依据美国石油协会 API 670 标准设计，支持与 FK 系列涡流传感器等前端设备适配，可配置为机架式安装，适配中小型旋转机械及大型涡轮 TSI（汽轮机监视仪表）系统需求。其集成自诊断功能与前端操作界面，无需停机即可完成参数配置与状态核查，能直接接入 PLC、DCS 系统，是保障旋转设备安全运行的关键监测组件。

具体参数

• 电气参数输入传感器：兼容 FK 系列涡流传感器信号供电电压：24V DC / 120V AC，工作频率 50/60Hz监测精度：±0.5% FS（25℃环境）测量范围：0-500μm pk-pk输出信号：1-5V DC（输出阻抗 100Ω）、4-20mA DC（最大负载 500Ω）报警输出：4 路继电器触点输出（含危险、预警等级）通信协议：原生支持 Modbus RTU 协议电气隔离：输入与输出间 2500Vrms 隔离（符合 IEC 标准）自诊断功能：模块故障、传感器断线、电源异常实时诊断

• 环境参数工作温度：0℃至 65℃（非冷凝环境）存储温度：-20℃至 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20（模块本体）抗振动性能：符合 IEC 60068-2-6 标准，10-500Hz 频率范围 1g 加速度抗冲击性能：符合 IEC 60068-2-27 标准，10g 加速度（持续 11ms）

• 机械参数外形尺寸：宽 44mm× 高 177mm× 深 250mm（机架式安装规格）外壳材质：冷轧钢板，表面防静电喷涂重量：约 1.5kg安装方式：19 英寸标准机架安装（适配 VM-5H3 或 VM-5W1 机架）显示界面：16 字符 LCD 显示屏，带测量值数字显示与报警状态柱状图操作方式：前端按键式操作，支持密码权限管理

产品性能

监测精度可靠，±0.5% FS 的测量精度配合 0-500μm pk-pk 量程，可精准捕捉轴偏心微小变化，满足旋转设备启停阶段的动态监测需求。系统兼容性强，支持 FK 系列涡流传感器接入，可直接联动 VM-5 系列机架与 PLC、DCS 系统，数据传输延迟≤100ms，无需额外信号转换模块。

运行可靠性突出，内置全时段自诊断功能，可实时监测模块及传感器异常，故障响应时间≤50ms，符合 API 670 工业标准，平均无故障时间（MTBF）≥5×10⁴小时，适应连续工业运行场景。操作便捷性高，前端 LCD 显示与按键设计实现参数配置、报警查询全流程停机免操作，支持历史报警数据存储与导出。

环境适应性优异，0-65℃工作温度覆盖工业现场温区，抗振动与抗冲击设计符合 IEC 标准，可稳定运行于电厂、石化等复杂工况环境。
