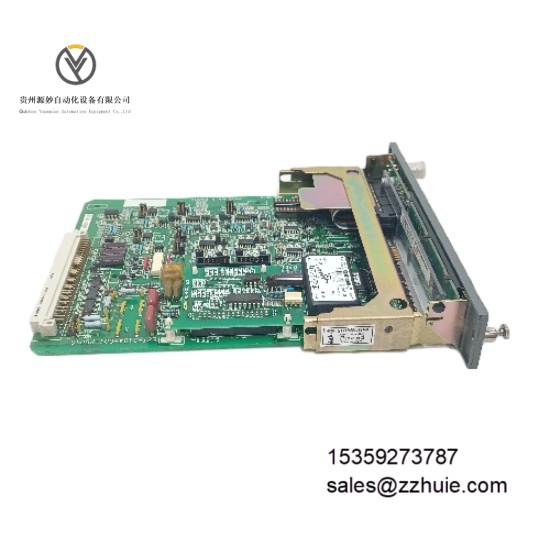

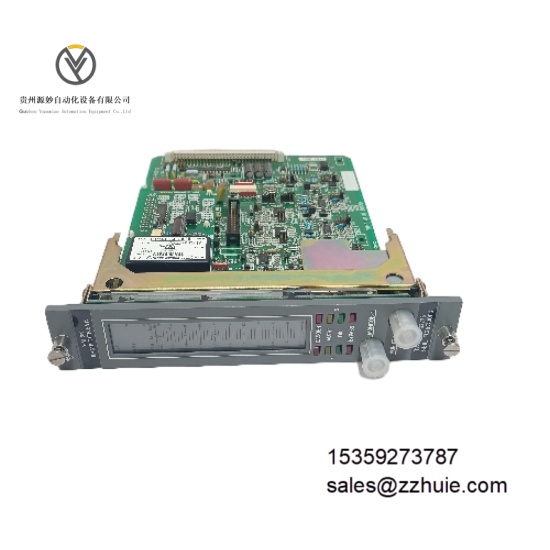

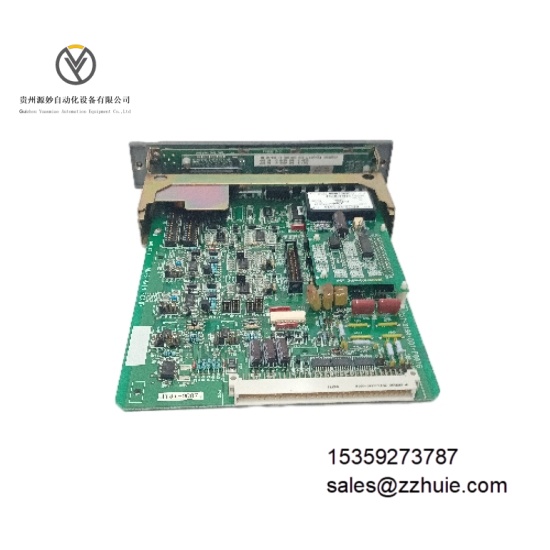

SHINKAWA VM-5N SST-2194-001-P001G 胀差监测模块

产品说明

SHINKAWA VM-5N SST-2194-001-P001G 是日本新川株式会社推出的工业级胀差监测模块，隶属于 VM-5 系列旋转机械状态监控系统，核心功能为实时监测汽轮机、发电机等旋转设备的转子与汽缸间的胀差参数，实现设备启停及运行期间的热膨胀状态管控与故障预警。该产品依据美国石油协会 API 670 标准设计，支持与 VK-143P、FK-143F、VC 系列等前端传感器适配，可安装于 VM-5H3、VM-5W1 等机架的专用插槽，适配大型涡轮 TSI（汽轮机监视仪表）系统及中小型旋转机械需求。其集成 5 桁 LCD 数字显示与柱状图指示，支持前端按键操作与参数配置，无需停机即可完成状态核查，能直接接入 PLC、DCS 系统，是保障旋转设备热态安全运行的关键监测组件。

具体参数

• 电气参数输入传感器：兼容 VK-143P、FK-143F、VK-263P、FK-263F、VC 系列传感器信号输入点数：2 点输入阻抗：约 50kΩ测量范围：可选 - 5~0~+5mm、0~10mm、-10~0~+10mm、0~20mm 等多种规格供电电压：85~264V AC、24V DC 或 110V DC输出信号：4~20mA DC（最大负载 500Ω）、1~5V DC（输出阻抗 250Ω），可选 0~-10VDC、0~10VDC 等信号类型测量精度：25℃环境下 ±0.5% FS，0~65℃环境下 ±2.0% FS报警设定：4 点（H-DANGER、H-ALERT、L-ALERT、L-DANGER），设定范围为测量量程的 - 10%~+110%报警精度：设定精度 ±1.0% FS，重复精度 ±0.1% FS报警输出：继电器触点输出，常时非励磁模式电气隔离：符合相关标准，具备抗干扰设计

• 环境参数工作温度：0℃至 65℃（非冷凝环境）存储温度：-30℃至 85℃相对湿度：20% 至 95%（无冷凝）抗振动性能：符合 IEC 60068-2-6 标准防护等级：IP20（模块本体）

• 机械参数外形尺寸：宽 44mm× 高 177mm× 深 250mm（机架插槽适配规格）外壳材质：铝合金材质（近似 N-4.0 规格）重量：约 0.7kg（单模块），机架安装时约 2.5kg安装方式：VM-5H3/VM-5W1 机架专用插槽安装显示界面：5 桁 LCD 数字显示（带背光）、40 段柱状图指示操作方式：前端按键式操作，支持参数配置与状态查询

产品性能

监测精度优异，25℃环境下 ±0.5% FS 的测量精度配合多量程可选设计，可精准捕捉转子与汽缸间的微小胀差变化，满足设备启停阶段热态动态监测需求。系统兼容性强，支持 VK、FK、VC 多系列传感器接入，可直接联动 VM-5 系列机架与 PLC、DCS 系统，无需额外信号转换模块，数据传输响应迅速。

运行可靠性突出，符合 API 670 标准与船级规格（LR），具备完善的报警设定功能，报警状态通过 LED 指示灯与显示界面双重提示，故障响应及时，平均无故障时间（MTBF）≥5×10⁴小时，适应连续工业运行场景。操作便捷性高，前端 LCD 数字与柱状图双显示设计实现测量值与报警阈值的直观查看，按键操作支持全流程停机免操作，参数配置重复性精度达 ±0.1% FS。

环境适应性优异，0~65℃工作温度覆盖工业现场温区，-30~85℃存储温度满足恶劣环境存放需求，抗振动设计符合 IEC 标准，可稳定运行于电厂、石化等复杂工况环境。
