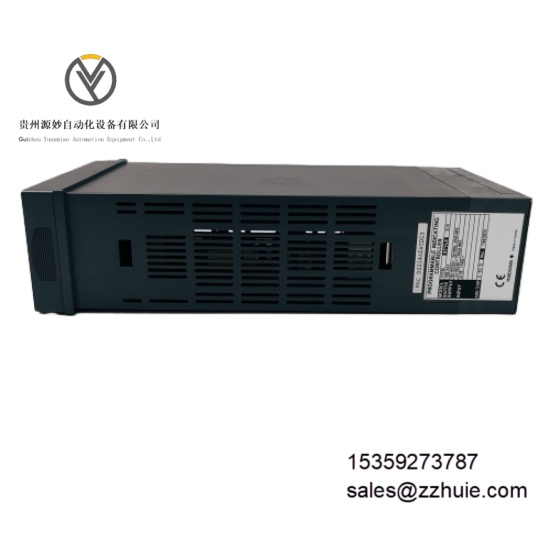

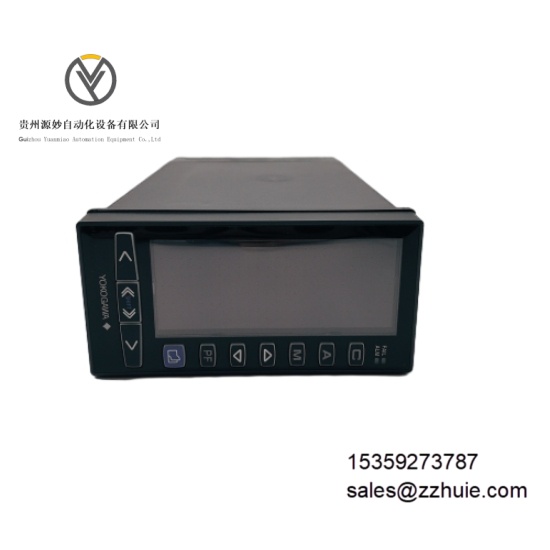

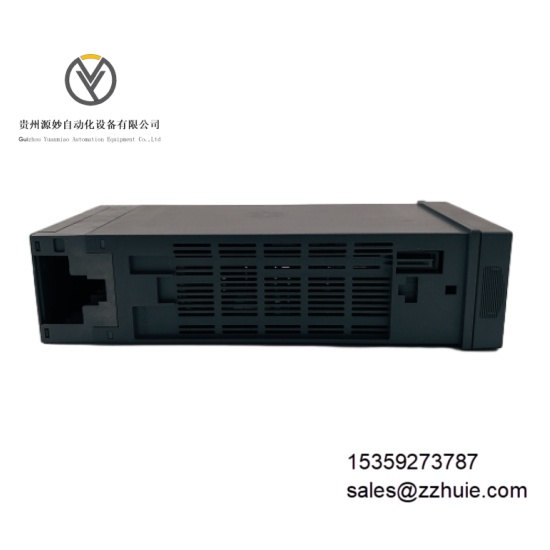

YOKOGAWA YS1700-000A34  可编程指示控制器

产品说明

YOKOGAWA YS1700-000A34 是横河电机旗下的可编程指示控制器，专为工业过程的精确测量与控制设计，核心功能是执行 PID 控制、逻辑控制、定时控制等任务，同时实现 16 路模拟信号的实时采集与处理。该设备集成以太网通信接口，支持与 DCS 系统及第三方设备的数据交互，配备全点阵 LCD 显示与硬手动控制功能，采用双 CPU 架构保障运行稳定性。其通过 FM、CSA 等防爆认证，适配 hazardous 工业环境，可直接集成于石油化工、电力等行业的自动化系统，为生产过程的参数调控与状态监控提供核心支撑。

具体参数

电气参数

输入通道：16 路模拟量输入输入信号：4-20mA DC控制功能：支持 PID 控制、逻辑控制、定时控制供电规格：220V AC通信接口：1 路以太网接口，支持 Modbus/TCP、YS 协议、DCS-LCS 通信，兼容 HART 协议输出信号：支持 4-20mA DC 模拟量输出，带 HART 数字通信诊断功能：内置回路故障检测、通信异常报警功能，故障信息实时显示

机械参数

外形尺寸：144mm（高）×72mm（宽）×250mm（深，从面板起算）外壳材质：工业级阻燃绝缘塑料，表面防静电处理重量：1.6kg安装方式：面板嵌入式安装状态指示：全点阵 LCD 显示，支持参数数值、运行状态、故障信息可视化呈现

环境参数

工作温度：-10℃至 55℃（非冷凝环境）存储温度：-20℃至 65℃相对湿度：5% 至 95% RH，无冷凝认证：FM Class I, Division 2 防爆认证、CSA 安全认证、CE 认证

产品性能

控制精度高，采用横河专用控制算法，PID 调节误差≤±0.1%，16 路通道同步采集响应时间＜100ms，可精准捕捉工艺参数微小波动。

通信集成性强，Modbus/TCP 以太网接口实现与上层系统的无缝对接，数据传输速率达 100Mbps，协议转换延迟＜1ms，支持多设备组网通信。

运行可靠性优，双 CPU 冗余设计与控制输出备份功能确保单组件故障时控制不中断，平均无故障时间（MTBF）超过 150,000 小时，满足长周期运行需求。

扩展与兼容性好，支持功能块编程与文本编程两种方式，通过 YSS1000 配置软件实现程序开发，可适配横河全系列过程传感器与执行器。

维护便捷性高，LCD 界面直观显示故障类型与位置，无需专业工具即可完成参数配置与校准，故障排查时间≤15 分钟，支持在线程序更新。
