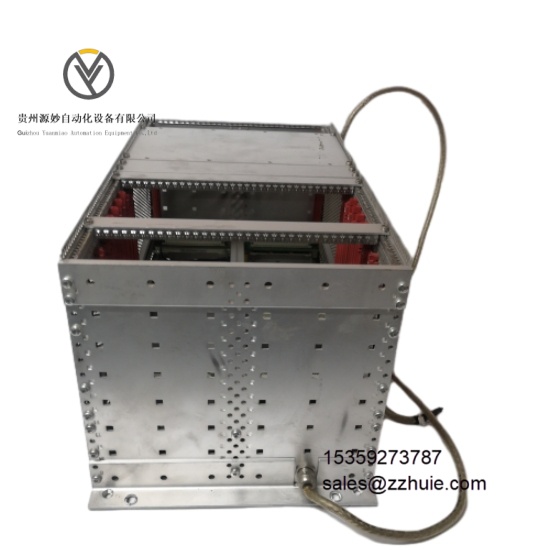

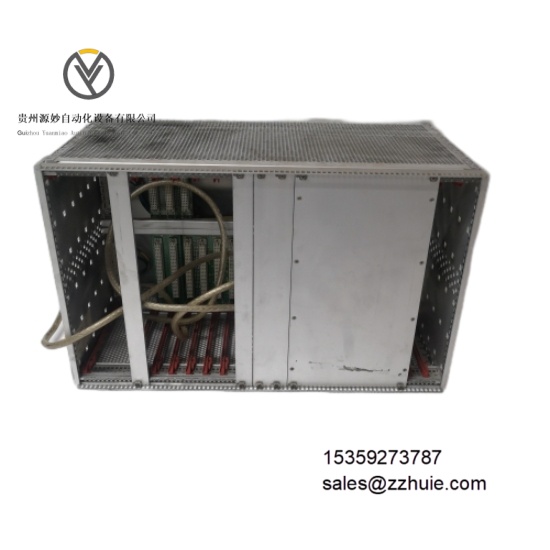

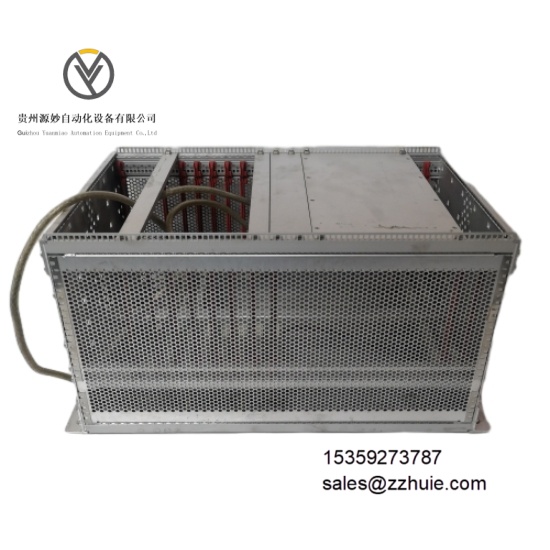

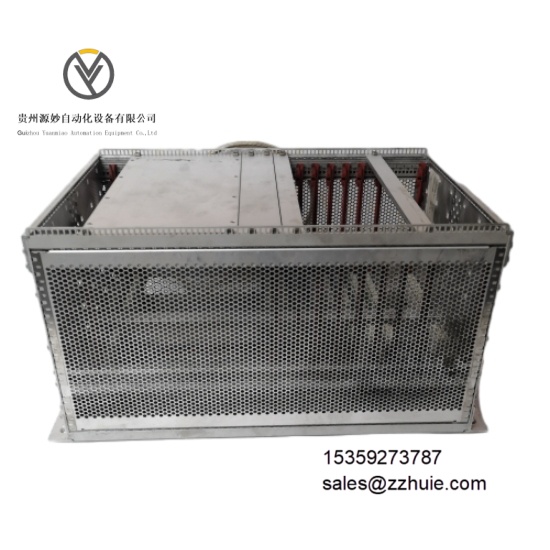

SCHROFF 3BSC690076R5 是德国 SCHROFF 推出的工业级 VME64x 标准背板，核心功能是为工业控制系统中的 VMEbus 兼容模块（如 CPU 模块、I/O 模块、通信模块）提供稳定的总线互联与集中供电通道。该背板采用 16 槽标准 VME64x 架构，支持 32 位 / 64 位数据传输，集成冗余电源分配设计与总线终端匹配电路，可直接嵌入 SCHROFF 标准 19 英寸机箱，适配高温、强电磁干扰等严苛工业环境，是电力、轨道交通等领域大型控制系统中实现模块协同工作的关键互联组件。
总线类型：兼容 VME64x、VME32 标准，支持 VMEbus Revision C 规范插槽数量：16 个标准 VMEbus 插槽，含 1 个系统插槽（J1/J2/J3 连接器）、15 个扩展插槽传输速率：32 位模式下 40MB/s，64 位模式下 80MB/s，支持块传输（BLT）、字块传输（MBLT）供电规格：支持 + 5V DC（30A）、±12V DC（10A / 槽）、+3.3V DC（15A）冗余供电，电源纹波≤50mV总线终端：每个插槽内置 75Ω 终端电阻，支持自动匹配总线阻抗绝缘性能：插槽间绝缘电阻≥100MΩ，耐电压≥2500V AC（1 分钟无击穿）保护功能：集成过流保护（单槽限流 15A）、过压保护（阈值 + 5.5V/±13.2V）、反接保护
外形尺寸：482.6mm（宽，19 英寸标准）×260mm（高）×120mm（深），适配 1U/2U 标准机箱重量：约 3.8kg，全金属结构确保机械强度安装方式：19 英寸机架式安装，兼容 SCHROFF 8000/9000 系列机箱，支持前后固定外壳材质：冷轧钢板（表面电泳防锈处理），插槽连接器为镀金磷青铜连接器规格：每个插槽配备 J1（96 针）、J2（96 针）、J3（64 针）标准 VME 连接器，插拔寿命≥1000 次散热设计：背板预留散热风道，支持强制风冷与自然散热结合
工作温度：-40℃至 + 85℃（全温域无性能衰减）存储温度：-55℃至 + 100℃，满足极端仓储与运输需求相对湿度：5% 至 95%（无冷凝），适配高湿工业场景防护等级：IP20（背板本体，依赖机箱整体防护）抗振动性能：10-500Hz 频率范围，2g 加速度（正弦波），每轴持续测试 60 分钟无接触不良电磁兼容：符合 EN 55022 Class A（发射限值）、EN 55024（抗扰度）标准，总线信号抗干扰≥120dB认证：CE（EMC / 低电压指令）、UL 60950-1（信息技术设备安全）、RoHS 2.0 合规
总线传输稳定，16 槽全负载下传输误码率≤10⁻⁹，支持长时间连续块传输无丢包，满足大规模数据交互需求供电可靠性高，冗余电源分配设计可实现双电源无缝切换，单电源故障时不影响模块运行，平均无故障时间（MTBF）≥300,000 小时兼容性广泛，完全兼容 VME64x 标准模块（如 SCHROFF 自身 I/O 模块、第三方 CPU 模块），无需定制适配即可即插即用结构强度优异，冷轧钢板材质与加强固定设计可抵御工业现场振动冲击，插槽连接器镀金处理确保接触电阻≤10mΩ，长期插拔无性能衰减环境适应性强，-40℃低温启动无延迟，+85℃高温下供电纹波仍控制在 50mV 以内，可适配沙漠、高寒等极端工况维护便捷，插槽内置状态指示灯（电源 / 总线状态），支持模块热插拔（需配合热插拔模块），故障定位时间≤10 分钟
