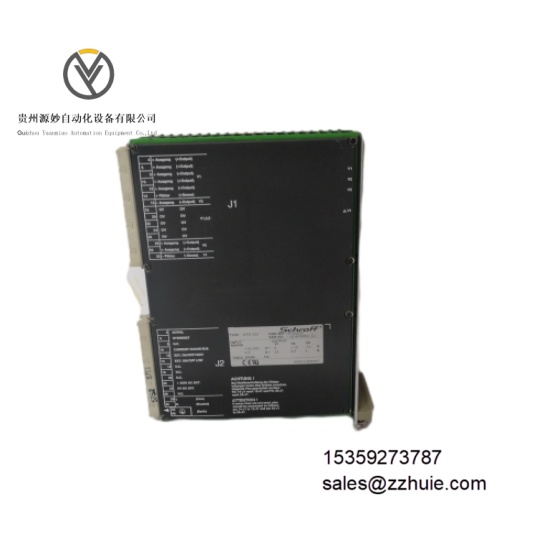

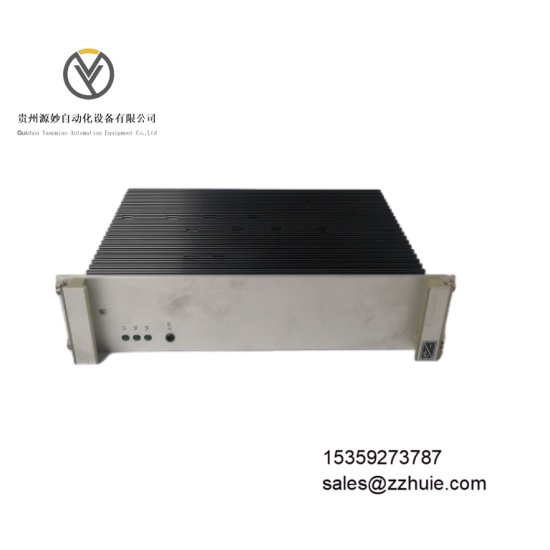

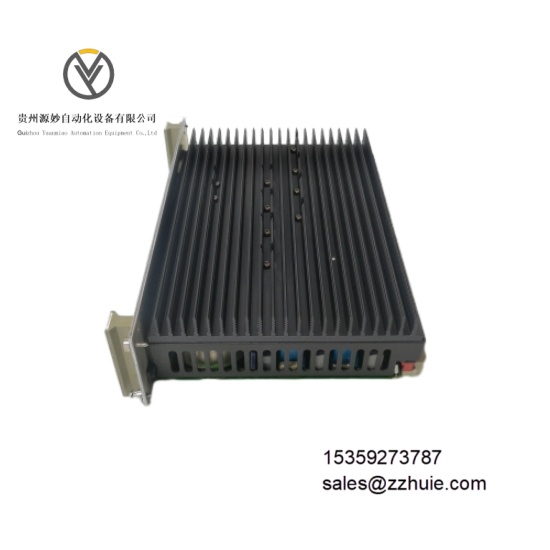

SCHROFF MPS022  专用开关电源

产品说明

SCHROFF MPS022 是德国 SCHROFF 公司 (现 nVent SCHROFF) 推出的工业级 19 英寸 6U 高 VMEbus 专用开关电源，专为 VMEbus 控制系统提供稳定可靠的多电压输出。该电源集成了主动功率因数校正 (PFC)、低纹波设计与多重保护功能，可在严苛工业环境中长期稳定运行。标准版 MPS022 提供 5V/12V/-12V 三组输出，而 MPS022/15 版本则提供 5V/15V/-15V 输出，以满足不同 VMEbus 系统需求。作为 VMEbus 系统的核心供电组件，它确保了工业自动化、电力控制等领域中控制系统的稳定运行。

具体参数

电气参数

输入规格：电压范围：90-264V AC (47-63Hz) 或 130-350V DC，宽电压兼容设计，适应全球不同电网标准最大输入电流：AC 230V 时约 1.2A (满载)，DC 300V 时约 0.8A (满载)功率因数：>0.95 (带主动 PFC 功能)，减少电网谐波污染，提高能源利用效率浪涌电流：冷启动时 < 50A (230V AC)，保护上游电路

输出规格：

注：MPS022/15 版本输出为 + 5V (28A)/+15V (5.6A)/-15V (0.5A)，总功率 224W

保护功能：过压保护 (OVP)：+5V 输出 > 5.5V 时触发，+12V 输出 > 13.2V 时触发，-12V 输出 <-13.2V 时触发过流保护 (OCP)：各输出通道独立限流，短路时自动关断输出过热保护 (OTP)：内部温度 > 85℃时降额输出，>95℃时关断输出欠压锁定 (UVLO)：输入电压 < 85V AC 或 < 120V DC 时不启动，防止低电压工作

机械参数

外形尺寸：482.6mm (宽，19 英寸标准)×133.35mm (高，6U 标准)×290mm (深)安装方式：19 英寸标准机架式安装，兼容 VMEbus 机箱，支持前后面板固定重量：约 4.2kg，全金属外壳确保散热与机械强度连接器：标准 VMEbus 电源接口 (J1/J2/J3)，支持热插拔 (需系统支持)LED 指示灯：电源状态 (绿)、故障告警 (红)，便于系统监控

环境参数

工作温度：0-40℃(满载)，40-70℃(降额使用)，适应工业环境温度波动存储温度：-40-85℃，满足极端运输与仓储条件相对湿度：5-95%(无冷凝)，适应潮湿工业环境海拔高度：≤2000m (标准)，特殊版本可至 5000m抗振动：10-500Hz，2g 加速度，符合 IEC 60068-2-6 标准，确保恶劣工况稳定运行抗冲击：15g (11ms 半正弦波)，符合 IEC 60068-2-7 标准，耐受工业现场冲击

产品性能

供电稳定性：低纹波设计 (<10mVpp)，确保 VMEbus 系统中 CPU、I/O 模块工作稳定，数据传输准确**效率表现**：满载效率 > 85%，优化的开关电源设计减少能量损耗，降低系统散热需求兼容性：完全兼容 VMEbus 标准，支持 VME32/VME64 系统，适配主流 VMEbus 控制器与外设可靠性：平均无故障时间 (MTBF)>200,000 小时，工业级元器件与设计确保长期稳定运行冗余支持：可配置多电源冗余系统，单电源故障时系统无缝切换，提高整体可靠性EMC 表现：符合 EN 55022 Class A 标准 (工业环境)，低电磁干扰，不影响周边设备正常工作
