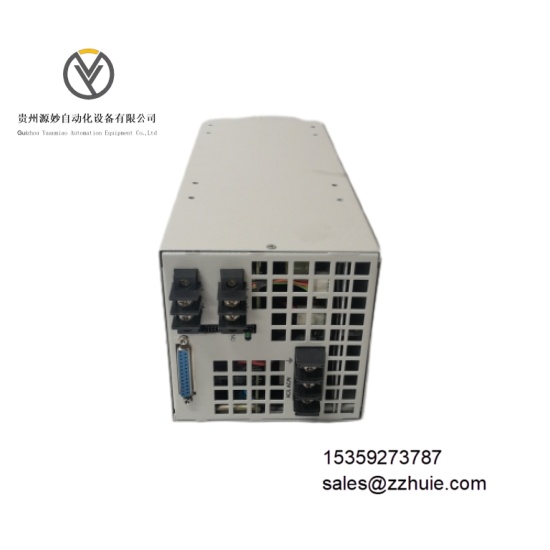

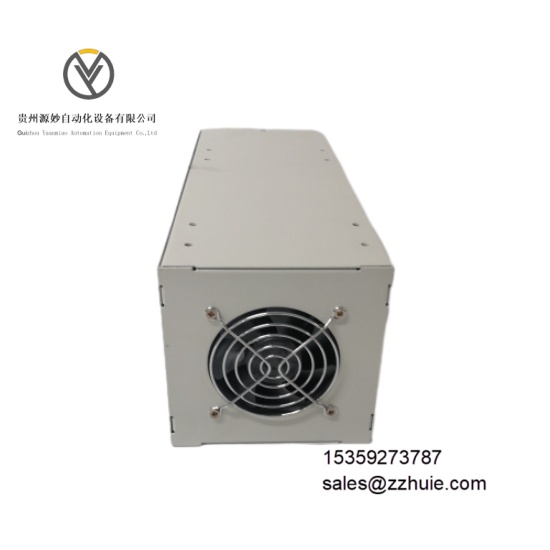

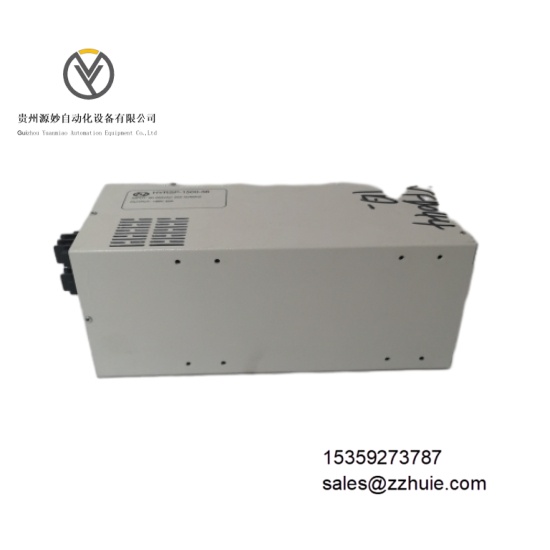

PIONEER MAGNETICS HYRSP-1500-56  高功率密度开关电源

产品说明

PIONEER MAGNETICS HYRSP-1500-56 是美国先锋磁电（Pioneer Magnetics）推出的工业级高功率密度开关电源，核心功能是为工业自动化、医疗设备等场景提供稳定、高精度的多路直流输出供电。该电源采用谐振式拓扑结构与主动功率因数校正（PFC）技术，集成多重保护与低纹波设计，支持宽输入电压范围，可在严苛工业环境中持续输出稳定功率，适配对供电可靠性、精度要求极高的核心设备，是高功率负载场景下的关键供电组件。

具体参数

电气参数

输入规格电压范围：85-264V AC（47-63Hz）或 120-370V DC，宽电压兼容全球电网标准功率因数：≥0.95（满载，100V AC-264V AC），主动 PFC 技术减少电网谐波浪涌电流：冷启动时≤60A（230V AC），内置软启动电路保护上游电路输入效率：满载效率≥92%，半载效率≥90%，轻载效率≥85%

输出规格主输出电压：56V DC，额定输出电流 26.8A，额定功率 1500W输出精度：±1%（满载，25℃环境温度），±2%（全输入电压与工作温度范围）纹波与噪声：≤20mVpp（20MHz 带宽），低干扰设计适配敏感设备输出调节：支持 ±5% 输出电压微调（通过内置电位器）辅助输出：1 路 12V DC 辅助输出，额定电流 2A，用于控制电路供电

保护功能过压保护（OVP）：主输出≥61.6V DC 时触发，自动关断输出过流保护（OCP）：主输出电流≥32.2A 时限流，短路时持续限流保护过热保护（OTP）：内部温度≥105℃时降额输出，≥115℃时关断输出欠压锁定（UVLO）：输入电压 < 85V AC 或 < 120V DC 时不启动反接保护：直流输入正负极接反时无输出，不损坏电源内部元件

机械参数

外形尺寸：254mm（宽）×114mm（高）×305mm（深），高功率密度设计重量：约 6.8kg，全金属结构保障散热与机械强度安装方式：19 英寸机架式安装（2U 高度）或面板安装，支持前后固定外壳材质：铝合金散热外壳（阳极氧化处理），内部元器件阻燃封装连接器：主输出采用螺栓式端子（适配 16-8AWG 线径），辅助输出为插拔式端子状态指示：电源运行 LED（绿色）、故障告警 LED（红色），直观反馈工作状态

环境参数

工作温度：0℃至 50℃（满载），50℃至 70℃（线性降额，70℃时输出 50% 功率）存储温度：-40℃至 85℃，满足极端运输与仓储条件相对湿度：5% 至 95%（无冷凝），适配高湿工业环境防护等级：IP20（电源本体，依赖设备整体防护）抗振动性能：10-500Hz 频率范围，1.5g 加速度（正弦波），每轴持续测试 30 分钟电磁兼容：符合 EN 55022 Class B、FCC Class B 标准，低电磁辐射

产品性能

供电稳定性强，±1% 高精度输出与低纹波设计，确保敏感设备运行无干扰功率密度高，1500W 功率集成于 2U 机架尺寸，节省安装空间 30% 以上环境适应性优，宽输入电压与工作温度范围，高温降额设计适配恶劣工况运行可靠性高，工业级元器件与多重保护设计，平均无故障时间（MTBF）≥250,000 小时兼容范围广，56V 高电压输出适配大功率电机、储能设备等负载，辅助输出支持控制回路供电散热效率高，铝合金一体成型散热外壳 + 内置温控风扇，满载运行时外壳温度≤65℃
