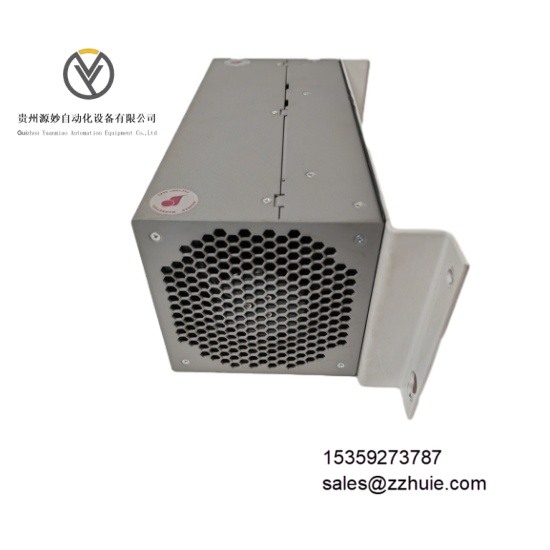

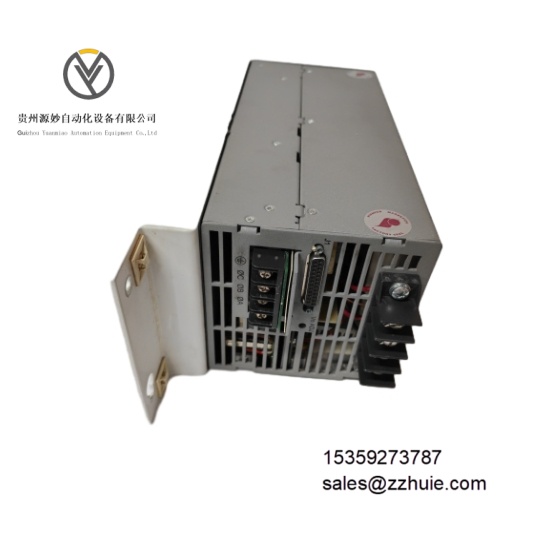

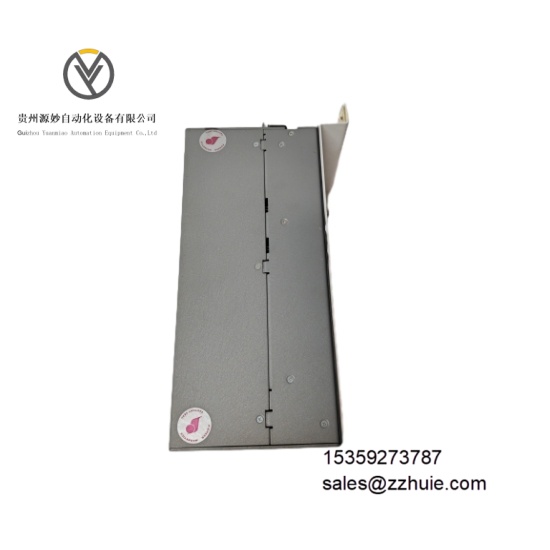

PIONEER MAGNETICS PM3398B-6P-1-3P-E 80026-172-23  三相 AC/DC 电源模块

产品说明

PIONEER MAGNETICS PM3398B-6P-1-3P-E 80026-172-23 是一款高性能三相 AC/DC 电源模块，专为工业自动化与关键控制系统设计。模块可将三相交流电转换为稳定直流电，提供高效可靠的电力供应，支持独立运行与 N+1 冗余并联配置。内置先进 PWM 控制算法与功率因数校正技术，配备 ProfiBus、Modbus 双协议通信接口，具备完善的电气保护机制，采用 IP67 高防护等级设计，适配恶劣工业环境，是 PLC、伺服驱动器、分布式控制系统的核心供电组件。

具体参数

电气参数

输入电压范围：380-480VAC 50/60Hz（三相）输出电压：24VDC ±1%输出电流：26.8A输出功率：643.2W控制模式：PWM（脉冲宽度调制）功率因数：典型值 0.95转换效率：最高 90%通信协议：ProfiBus、Modbus/TCP保护功能：过电压保护、过电流保护、过温保护、短路保护绝缘电阻：通道间、通道与电源间≥100MΩ（500V DC 测量，常温常态）耐电压强度：≥2500V AC（1 分钟无击穿，漏电流≤1mA）认证标准：符合 UL、CE、IEC 61000-6-2（EMC）标准

机械参数

外形尺寸：110mm×160mm×30mm重量：约 1.8kg安装方式：DIN 导轨安装、机架式安装，适配标准工业机柜外壳材质：高强度工业级合金，抗电磁干扰连接方式：插拔式端子排，适配屏蔽双绞线散热方式：自然散热 + 集成散热片防护等级：IP67，防尘防水浸状态指示：电源（绿色）、运行（黄色）、故障（红色）LED 指示灯

环境参数

工作温度：-40℃至 75℃，全温度范围无性能降额运行存储温度：-40℃至 85℃，满足极端仓储与运输要求相对湿度：5% 至 95%（无冷凝），适配高湿工业场景抗振动性能：3Hz-57Hz 频率范围 3g 加速度，57Hz-500Hz 频率范围 5g 加速度（正弦波）抗冲击性能：15g 加速度（半正弦波，持续 11ms），承受安装与运输冲击电磁兼容：符合 EMC 国际标准，抗外部干扰能力强

产品性能

三相输入设计，供电稳定性更强，适配工业大功率设备用电需求转换效率优异，90% 高能效结合功率因数校正，降低能源损耗输出精度高，24VDC±1% 的稳压范围，负载波动时保持供电平稳冗余扩展灵活，支持 N+1 并联配置，提升系统供电可靠性通信兼容性广，双协议支持无缝对接 PLC、DCS 等工业自动化系统防护性能出色，IP67 等级适配户外及潮湿多尘环境，耐用性强运行可靠性高，工业级材质与完善保护机制，平均无故障时间（MTBF）≥300,000 小时
