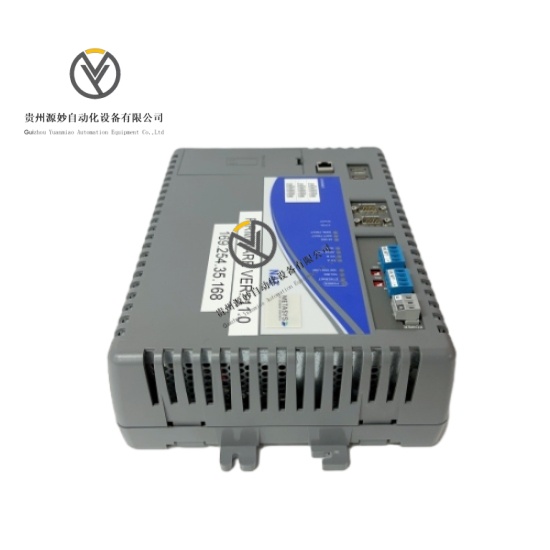

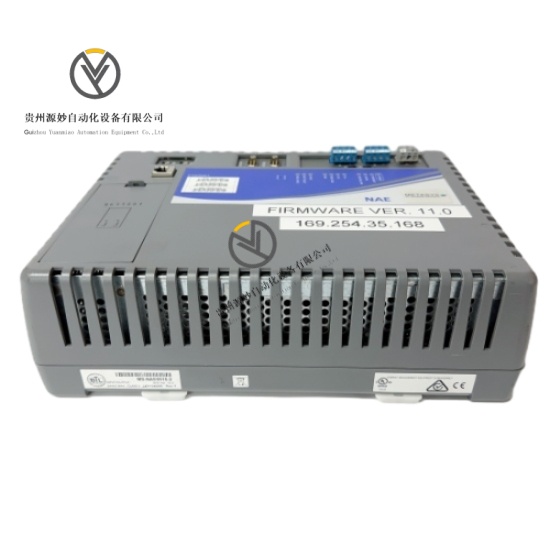

JOHNSON MS-NAE5510-2  网络自动化引擎模块

产品说明

JOHNSON MS-NAE5510-2 是江森自控推出的高性能网络自动化引擎，隶属于 Metasys® 楼宇自动化系统核心组件。核心功能是实现楼宇内多系统的集中监控、控制与管理，可连接暖通空调、照明、安防等设备及传感器，通过数据采集与分析实现设备协同运作、能源优化及安全监控。设备采用多核处理器与模块化架构，集成多类型通信接口与协议，支持冗余电源与网络连接，适配壁挂式或 DIN 导轨安装，兼容 Metasys® 专用管理软件，具备工业级可靠性与宽环境适应性，是智能建筑、工业设施中构建一体化自动化系统的关键设备。

具体参数

电气与性能参数

工作电压 24V AC/DC，适配 20-30V AC 宽电压范围（50/60Hz）

功耗 50VA，运行功率 12W

处理器 先进多核处理器，支持复杂任务实时处理

内存配置 1GB SDRAM，内置 8GB 闪存，支持本地数据存储与历史查询

管理容量 最多可管理 2000 个 BACnet 对象

响应时间 1 秒，实现设备状态实时反馈与控制指令快速执行

通信协议 支持 BACnet/IP、BACnet MS/TP、N2 总线协议，兼容 LonWorks、Modbus

认证标准 符合 CE、ROHS、UL 国际标准

接口与连接参数

以太网接口 2 个 10/100Mbps 自适应以太网口，支持网络冗余

串行接口 2 个 RS-485 接口、2 个 RS-232-C 端口，支持双 N2 或 BACnet MS/TP 干线

USB 接口 2 个 USB 串口，用于本地配置与数据传输

扩展接口 支持 I2C 接口，适配外部设备扩展

总线支持 集成 N2 总线，实现现场设备高效组网

机械与环境参数

外形尺寸 229mm×133mm×44mm，紧凑型设计节省安装空间

重量 0.5kg，轻量化结构便于安装维护

安装方式 支持壁挂式安装与 DIN 导轨安装

防护等级 IP30，具备基础防尘能力

工作温度 0℃至 50℃，全温度范围无性能降额

存储温度 -20℃至 70℃，满足仓储与运输要求

湿度范围 0% 至 100%，适应高湿环境

气压范围 300hpa 至 1100hpa，适配不同海拔场景

产品性能

集成能力强，兼容多品牌楼宇设备与传感器，打破系统信息孤岛

控制精度高，1 秒响应时间搭配实时时钟，保障设备精准协同运行

通信效率优，多接口与协议支持，实现数据高速传输与网络稳定连接

运行可靠性高，冗余电源与网络设计，平均无故障时间长

能源优化好，通过数据采集分析调节设备状态，降低建筑运营能耗

管理便捷性强，内置 Web 服务器与可视化界面，支持远程监控与配置

安全防护全，具备流量过滤、入侵检测、防火墙功能，保障网络安全

环境适应性广，宽温宽湿工作范围，耐受复杂工业与建筑环境
