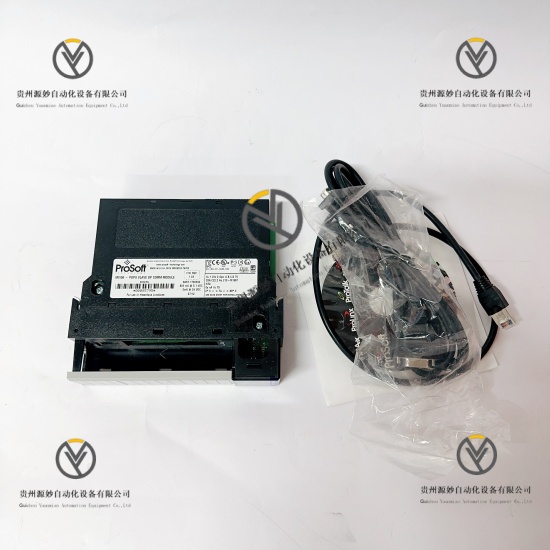

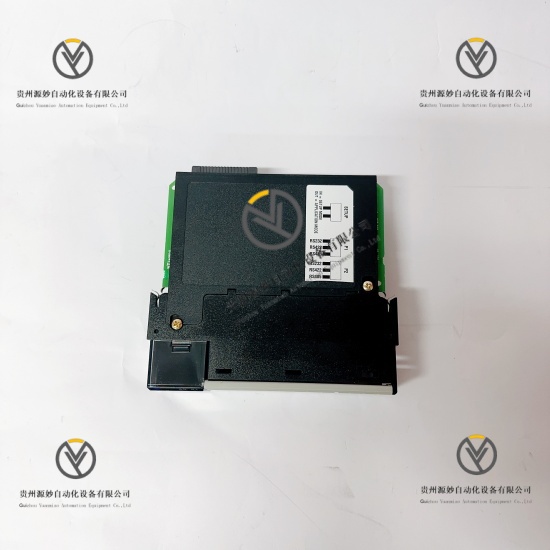

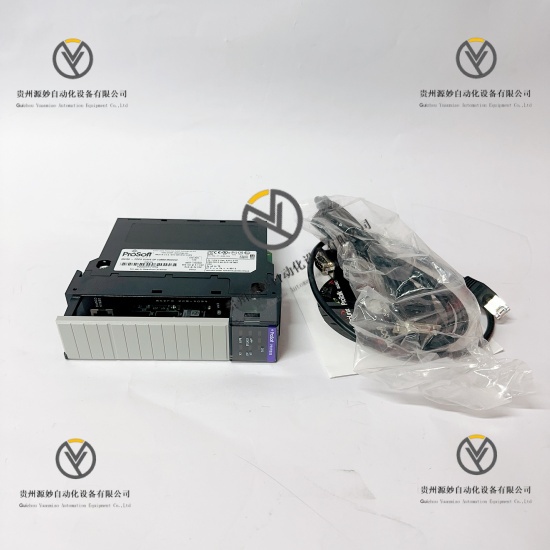

Prosoft MVI56-PDPS  工业级 PROFIBUS DP 从站通信模块

产品说明

Prosoft MVI56-PDPS 是美国 Prosoft Technology 公司推出的工业级 PROFIBUS DP 从站通信模块，隶属于 MVI56 系列，核心功能是实现罗克韦尔 Allen-Bradley ControlLogix 处理器与 PROFIBUS DP 主站设备的无缝数据交换与控制信号传输。模块为单插槽设计，可直接插入 1756 系列 ControlLogix 背板，支持 PROFIBUS DPV0 协议，作为从站设备接入 PROFIBUS 网络，通过梯形逻辑实现与 ControlLogix 处理器的双向数据传输。配备配置 / 调试串行端口与 PROFIBUS 操作端口，支持用户自定义 I/O 数据映射，内置 ProSoft Configuration Builder 软件适配的配置接口，集成光隔离保护与抗干扰电路。模块背板负载电流 800mA@5.1VDC、3mA@24VDC，经工业标准认证，防护设计适配恶劣工业环境，可连接 PLC、DCS、传感器、变频器等设备，为工业自动化系统搭建稳定的异构通信桥梁。

具体参数

核心与功能参数

模块类型 工业级 PROFIBUS DP I/O 从站通信模块

所属系列 Prosoft MVI56 系列

适配平台 罗克韦尔 Allen-Bradley ControlLogix 系统

安装类型 单插槽 1756 系列背板集成

核心功能 PROFIBUS DP 从站通信、跨系统数据交换、I/O 数据映射

支持协议 PROFIBUS DPV0、EtherNet/IP、Modbus RTU/TCP/IP、DH+、DH-485

从站地址范围 0 至 125

数据传输方式 梯形逻辑双向传输

配置工具 ProSoft Configuration Builder 软件

数据映射 支持用户自定义 I/O 数据映射

调试接口 配置 / 调试串行端口

电气与通信参数

背板供电电流 800mA@5.1VDC，3mA@24VDC

通信接口 PROFIBUS DP 接口、配置 / 调试串行端口

通信速率 9.6kbps 至 12Mbps

最大 I/O 数据容量 244 字节输入，244 字节输出

保护机制 光隔离保护、抗电磁干扰

状态指示 多色 LED 运行状态指示灯

环境与物理参数

工作温度范围 0°C 至 60°C

存储温度范围 -40°C 至 85°C

相对湿度 5% 至 95%（非凝结）

抗冲击性能 工作状态 30g，非工作状态 50g

抗振动性能 5g（10Hz 至 150Hz）

外形尺寸 适配 1756 系列模块标准尺寸

重量 符合 ControlLogix 单插槽模块规格

产品性能

协议兼容性强，多协议支持覆盖多品牌设备，消除通信壁垒

数据传输高效，12Mbps 高速通信配合背板直连，保障实时性

配置灵活性好，自定义数据映射功能适配多样系统需求

调试维护便捷，专用串行端口支持在线状态检查与故障排查

环境适应性强，宽温工作范围与抗冲击振动设计，抵御极端工况

运行稳定性高，光隔离保护与抗干扰电路减少信号传输误差

系统集成性优，无缝对接 ControlLogix 平台，简化系统架构

扩展能力可靠，支持通过 PROFIBUS 中继器扩展网络覆盖范围
