SWITCHING TR-500Q-P-F1 3503311-02 开关电源模块

产品说明

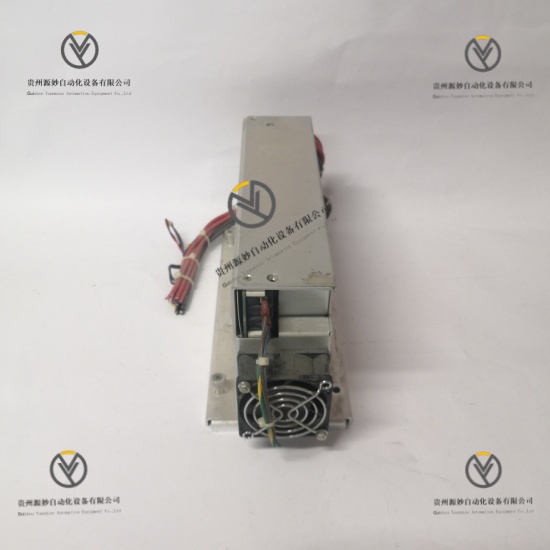

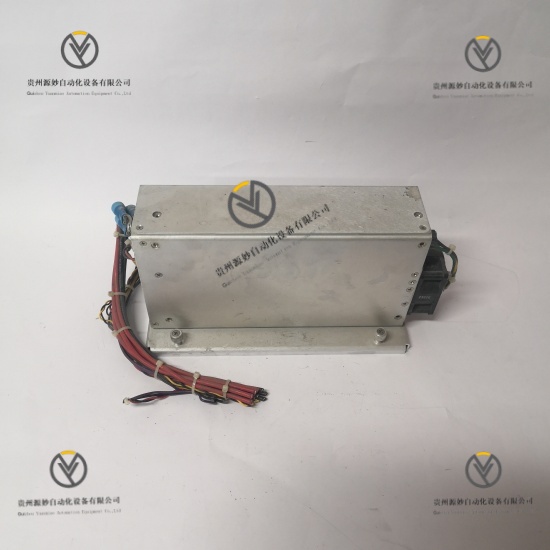

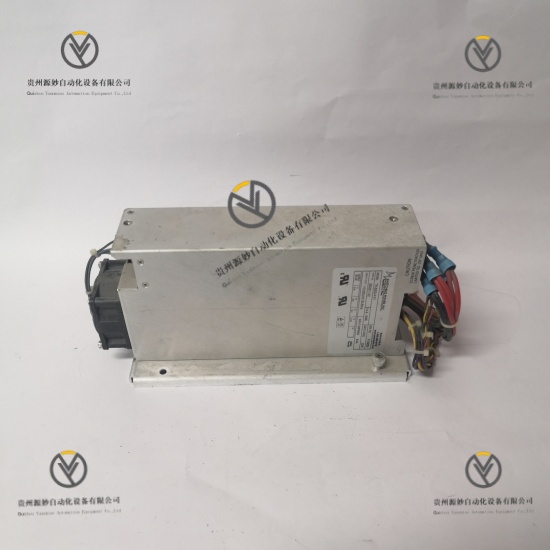

SWITCHING TR-500Q-P-F1 3503311-02 是专为工业自动化设计的高性能开关电源模块，核心功能是将 90-264VAC 宽范围交流输入转换为稳定 24VDC 直流输出，为工业电子设备与控制系统提供持续可靠电力。设备采用铝合金外壳与表面安装设计，配备 AC 输入接口、DC 输出接口及 1.5m 电源线，防护等级达 IP67。采用风扇强制散热方式，集成过载、过压、短路、过温保护功能，符合 EN 61000-3-2 标准，适配 PLC、传感器、执行器等设备，适用于恶劣工业环境下的电力供应场景。

具体参数

核心与功能参数

产品类型 工业级开关电源模块

型号 TR-500Q-P-F1，物料号 3503311-02

所属系列 TR-500Q 系列

制造商 Switching Power Inc.（部分资料标注 XYZ Controls）

原产国 美国

转换类型 交流至直流转换器

安装方式 表面安装

外壳材质 铝合金

散热方式 风扇强制散热

保护功能 过载保护、过压保护、短路保护、过温保护

防护等级 IP67

认证标准 符合 EN 61000-3-2 标准

电源线长度 1.5m

电气参数

输入电压范围 90-264VAC

输入频率 50Hz 至 60Hz

输入电流 5A

输出电压 24VDC

输出电流 20A

功率因数校正范围 90-264VAC

物理与环境参数

外形尺寸 10cm×5cm×2cm

重量 1.7kg

工作温度范围 -25℃至 + 85℃

产品性能

90-264VAC 宽范围输入，适配全球不同地区电网标准，兼容性强

输出稳定 24VDC 电压与 20A 电流，满足工业设备大功率供电需求

集成四重保护机制，有效抵御电力波动与故障，避免设备损坏，安全性高

IP67 防护等级搭配铝合金外壳，防尘防水防腐蚀，适配恶劣工业环境

风扇强制散热设计，保障 - 25℃至 + 85℃宽温范围内稳定运行，环境适应性强

10cm×5cm×2cm 紧凑尺寸与表面安装方式，节省安装空间，部署便捷

符合 EN 61000-3-2 标准，电磁兼容性优异，避免对周边设备产生干扰
