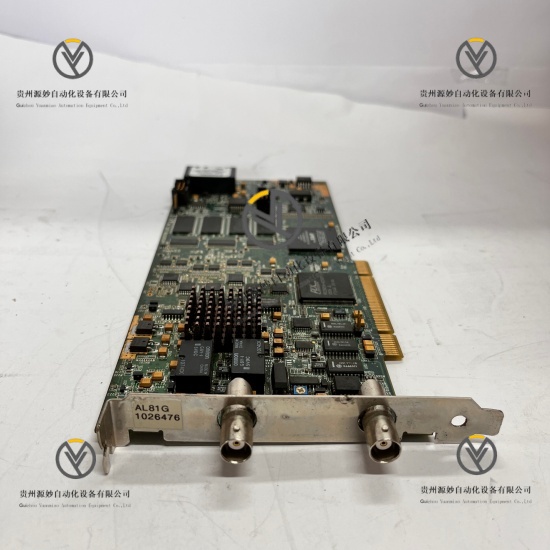

Acquisition Logic AL81G 是 Acquisition Logic 推出的工业级高速数据采集模块，核心功能是将电压、电流、温度等物理量对应的模拟信号高精度转换为数字信号，为 PLC、DCS 及工业控制系统提供实时、可靠的数据输入与处理服务。设备采用紧凑型模块化设计，搭载高性能 ADC 芯片与大容量板载内存，支持多通道同步采集，配备 USB3.0、以太网等高速通信接口。集成信号调理、抗干扰滤波功能，防护等级达 IP65，兼容 Windows、Linux 操作系统及 LabVIEW、MATLAB 开发环境，适配工业自动化、科研实验等对采集速度与精度要求严苛的场景。
产品类型 工业级高速数据采集模块
制造商 Acquisition Logic
型号 AL81G
所属系列 AL80 系列
采集类型 模拟信号转数字信号
通道数量 单通道
分辨率 8 位
采样率 最高 1GHz
板载内存 64MSample
支持信号类型 电压信号、电流信号、温度信号
信号调理 内置抗干扰滤波、信号放大功能
通信接口 USB3.0、以太网（RJ45）
兼容系统 Windows 7/8/10、Linux
开发环境支持 LabVIEW、MATLAB、C/C++
防护等级 IP65
状态指示 电源、采集、通信状态 LED 指示灯
输入带宽 100MHz
输入阻抗 1MΩ±2%、15pF±5%
垂直灵敏度 2mV/div 至 10V/div
上升时间 ≤3.5ns
电源电压 DC 24V
电源功耗 15W（典型值）
输入范围 ±5V、±10V（可选）
非线性误差 ±0.1% FS
外形尺寸 120mm×80mm×40mm（长 × 宽 × 高）
重量 约 350g
工作温度范围 -20°C 至 70°C
存储温度范围 -40°C 至 85°C
相对湿度 5% 至 95%（非凝结）
抗振动性能 5g（10Hz 至 2000Hz）
抗冲击性能 30g（11ms）
采样率高达 1GHz，8 位分辨率搭配 ±0.1% FS 非线性误差，实现高速高精度数据采集
100MHz 宽输入带宽与≤3.5ns 上升时间，精准捕获高频瞬态信号，信号还原度高
64MSample 大容量板载内存，支持离线缓存采集数据，避免高速传输丢失
USB3.0 与以太网双高速接口，数据传输速率达 5Gbps，满足实时数据交互需求
内置信号调理与抗干扰滤波功能，有效抑制工业环境电磁干扰，采集稳定性强
IP65 防护等级搭配宽温工作范围，适配潮湿、多尘等恶劣工业场景，环境耐受性优
兼容主流操作系统与开发环境，支持二次开发与自定义采集策略，功能扩展性强
紧凑型设计与轻量化机身，安装灵活便捷，适配空间受限的工业控制柜与实验平台
