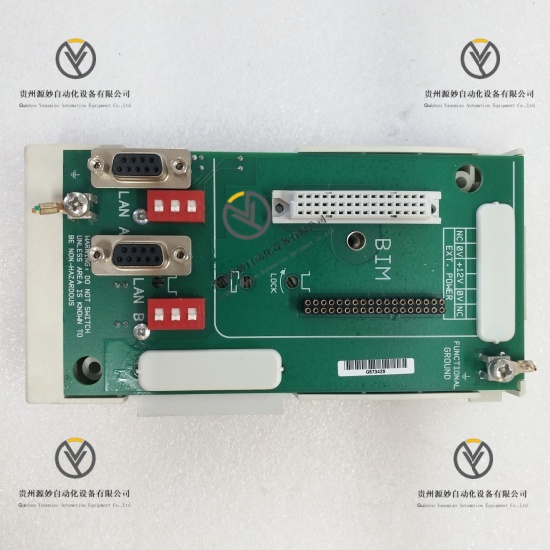

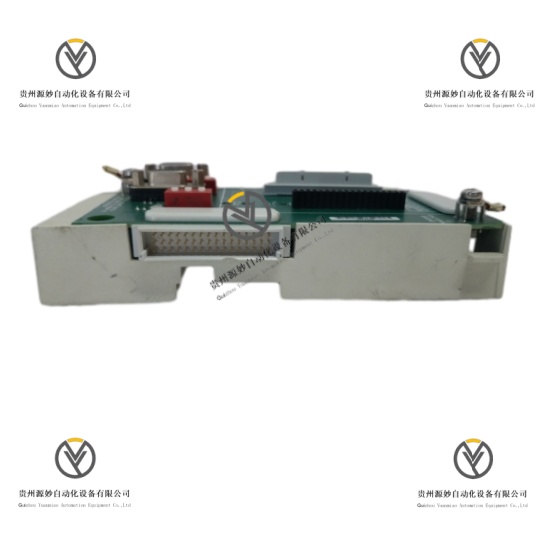

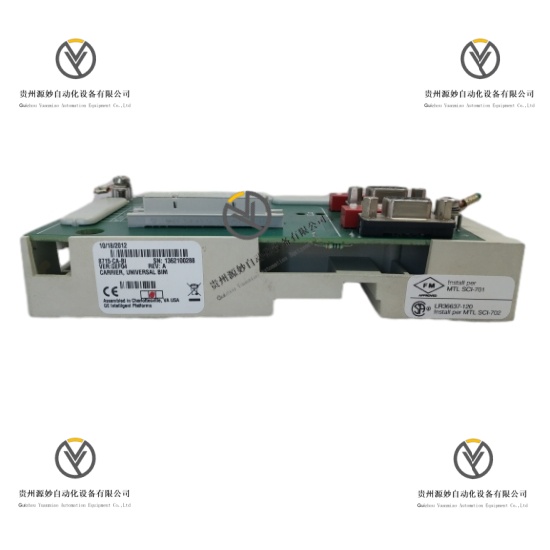

MTL 8715-CA-BI   总线接口模块（BIM）

产品说明

8715-CA-BI 是 MTL 旗下 8000 系列的总线接口模块（BIM），同时具备 HART 透明隔离功能，专为工业自动化分布式 I/O 系统与危险区域信号传输场景设计，可将 MTL 8000 系列 I/O 节点链接至 Profibus-DP 主机局域网，承担现场 I/O 数据传输、HART 协议双向透明通信、信号电气隔离及模块状态诊断等核心任务，支持多达 24 个 I/O 模块扩展，兼容 HART 仪表与 Profibus-DP 控制系统，采用 DIN 导轨安装方式，具备本安防爆认证，可无缝接入危险工业环境的自动化系统，满足过程控制与安全信号传输的双重需求。

具体参数

品牌 MTL

产品系列 8000 系列

产品类型 总线接口模块  HART 透明隔离器

工作电压 24VDC 18-32VDC

工作电流 100mA

工作温度 -20℃至 + 60℃

存储温度 -20℃至 85℃

相对湿度 5% 至 95% 非冷凝

绝缘电压 1500VAC

频率响应 DC 至 10kHz

线性度误差 ±0.1%

输入信号 4-20mA DC 1-5V DC

输出信号 4-20mA DC 1-5V DC

通信协议 Profibus-DP Modbus 以太网 HART

LAN 通信速率 最高 6Mbaud

Profibus 速率 9.6kbaud 至 12Mbaud

I/O 扩展能力 支持 24 个 I/O 模块

尺寸 22.5mm×99mm×114mm

重量 0.16kg 0.35kg

安装方式 35mm DIN 导轨安装 面板安装

防护等级 IP20

安全认证 本安防爆认证 CE

配置存储 非易失性存储器

诊断功能 模块及通道状态扩展诊断

产品性能

具备 HART 信号双向透明传输能力，可实现危险区域 HART 仪表的远程配置与诊断

支持 Profibus-DP 总线协议，可将 24 个 I/O 模块数据同步传输至上位控制系统

内置 1500VAC 电气隔离单元，可有效隔离安全侧与危险侧电路，防止故障窜扰

采用冗余设计与自诊断功能，可实时反馈模块及通道运行状态，保障系统稳定性

支持热交换与在线更换功能，可在系统不间断运行状态下完成模块维护

具备低线性度误差，±0.1% 的精度可保障模拟信号传输的准确性

适配多类型工业现场总线，可灵活接入不同品牌的自动化控制系统

采用超薄紧凑型设计，支持高密度安装，节省工业现场控制柜空间

通过本安防爆认证，可直接应用于易燃易爆的危险工业环境

内置非易失性存储器，可长期保存模块配置参数，断电不丢失
