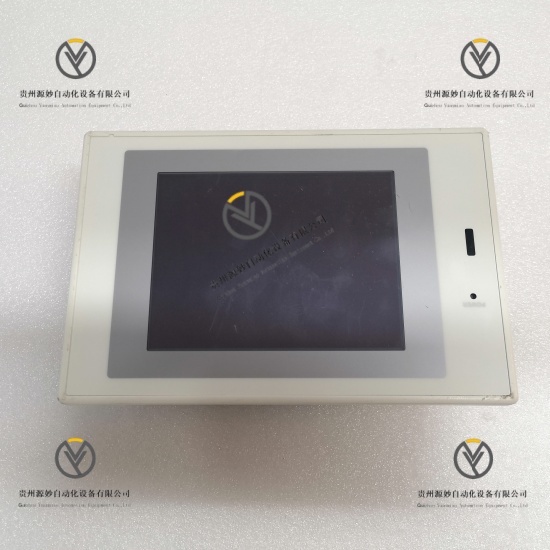

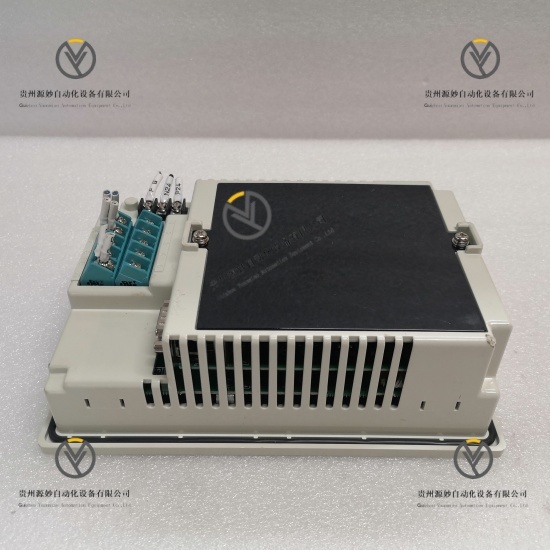

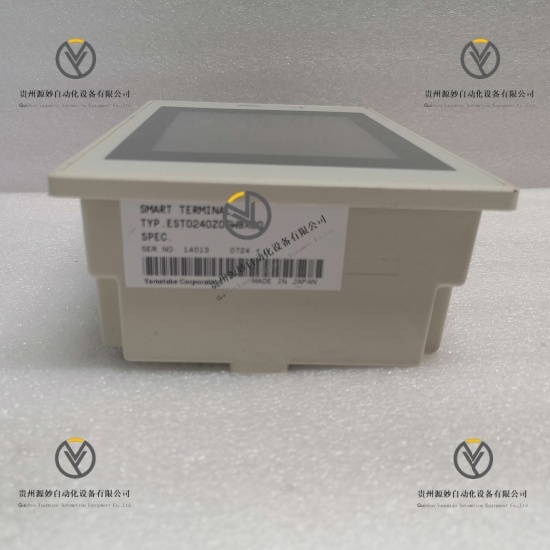

YAMATAKE EST0240Z05WBX00是日本山武（现隶属于Azbil集团）旗下EST系列工业级智能终端接口面板（HMI），专为工业自动化场景设计，核心功能是实现人机交互、数据采集监控、工艺流程可视化及设备控制指令传输。产品搭载STN彩色LCD液晶屏与电阻式触摸屏，支持多协议通信与多窗口显示，可无缝对接PLC、DCS及各类工业传感器、执行器。采用工业级防护设计，具备优异抗干扰能力与环境适应性，通过AP Editor软件可自定义组态画面，适配中小型自动化项目的监控与操作需求，是工业现场实现可视化管控的关键组件。
品牌 YAMATAKE（日本品牌，现归Azbil集团）
产品系列 YAMATAKE EST系列智能终端
产品类型 工业级智能终端接口面板（HMI）
型号 EST0240Z05WBX00
显示类型 STN彩色LCD液晶屏
显示颜色 256色
分辨率 320×240像素（QVGA级别）
显示区域尺寸 101.6mm×76.2mm（宽×高）
像素间距 宽0.10mm×高0.36mm
触摸方式 透明电阻膜式（模拟触摸）
触摸精度 ≤±2mm
供电电压 24VDC±15%（适配范围20.4VDC~27.6VDC）
工作温度范围 0℃~50℃
存储温度范围 -20℃~60℃
工作湿度 20%~85%RH，无冷凝
防护等级 IP65（依据IEC 60529标准）
通信接口 RS-232C、RS-485、IrDA红外接口
通信协议 支持Modbus RTU、Modbus ASCII、AZBIL专用协议
内存容量 1MB Flash内存
画面能力 最多注册999个用户组态画面，同时显示8个独立窗口
物理尺寸 182mm×142mm×55mm（宽×高×深）
物理重量 1.3公斤
抗干扰标准 符合EN 55011 Class A、EN 61000-4系列标准
产地 日本
256色STN彩色显示搭配320×240分辨率，画面细腻且颜色区分清晰，可通过不同颜色标注参数状态，提升操作人员视觉识别效率，适配工业现场信息展示需求。
电阻式触摸屏支持戴薄手套操作，触摸精度高、响应速度快（≤5ms），单点触摸寿命超100万次，能适应工业现场高频次、多场景操作需求。
多通信接口与协议兼容，可直接对接不同品牌PLC、DCS及现场设备，RS-485接口支持32个从设备连接，传输距离达1200m，适配分布式工业控制系统。
IP65防护等级可完全防尘、防低压喷射水，配合工业级抗干扰设计，能在变频器、电机等强干扰环境及多粉尘、轻微溅水工况下稳定运行。
支持999个组态画面与8个窗口同时显示，可通过AP Editor软件自定义界面，集成工艺流程、参数设置、报警提示等功能，满足复杂监控场景需求。
24VDC宽电压输入适配工业标准电源，内置硬件看门狗计时器，系统异常时可自动重启或报警，保障设备长期稳定运行，降低故障损失。
LED背光支持亮度调节与自动节能模式，背光寿命达10000小时，显示寿命超30000小时，满足工业设备长期连续运行的耐久性需求。
