Metso IOP320  模拟输出模块

产品说明

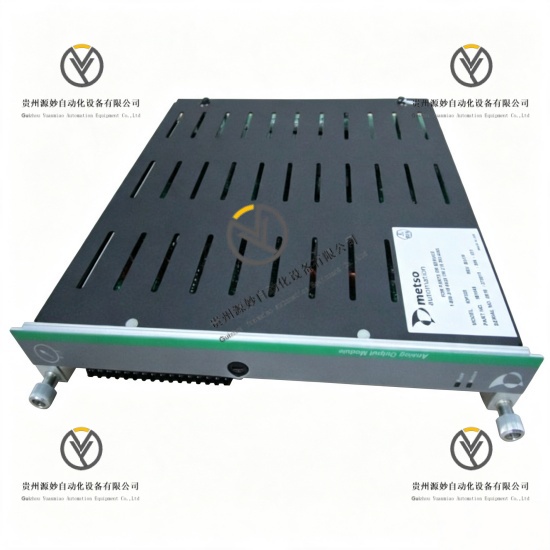

Metso IOP320是MaxDNA DCS集散控制系统配套专用8通道模拟输出模块，属于系统现场I/O核心控制卡件。模块可将系统数字控制指令转换为标准工业模拟电流信号，精准驱动现场调节阀、执行机构、变频设备等模拟工艺设备。模块搭载独立通道保护电路与实时状态监测功能，支持HART协议兼容通讯，适配流程工业连续自动化控制工况，可长期稳态不间断运行，保障工艺参数调节的精准性与系统控制链路的稳定性。

具体参数

设备类型 模拟输出模块（AO模块）

适配系统 MaxDNA DCS集散控制系统

通道数量 8路独立模拟输出通道

输出信号制式 4-20mA DC、0-20mA DC

信号分辨率 12Bit

输出精度 ±0.1%FS

通讯兼容协议 HART协议

供电方式 背板24V DC系统供电

单通道独立保险丝配置

工作温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

防护等级 IP20

负载能力 适配标准工业模拟设备负载

功能配置 通道过载保护、断线故障检测、运行状态指示灯提示、信号精准校准

安装方式 标准DCS机柜背板嵌入式安装

核心功能 数字信号转模拟信号、现场模拟设备驱动、工艺参数连续调节、通道故障自检、总线数据交互、智能仪表通讯适配

产品性能

高精度调节性能，搭载12Bit高分辨率转换架构，输出精度可达±0.1%FS，实现工艺参数精细化连续调节。

多通道稳定性能，8路通道独立输出运行，单通道故障不会干扰其余通道正常工作，设备容错能力优异。

协议兼容性能，原生支持HART通讯协议，可适配智能型现场模拟设备，实现设备参数读取与远程调试。

安全防护性能，每路通道配置独立保险丝，具备过载、短路、断线自动保护功能，有效规避设备损坏与回路故障。

实时响应性能，信号转换与输出响应速度快，可同步匹配系统控制周期，保障工艺调节实时性。

工业适配性能，适配工业标准温湿度工况，抗电磁干扰能力强，可长期满负荷稳定运行无信号漂移。

集成适配性能，完全匹配MaxDNA系统总线架构，支持系统无缝组网与即插即用集成，适配性极强。

简易维保性能，面板自带运行状态指示灯，故障点位直观可查，降低设备运维排查难度。

型号解析

IOP：系列代码，Input Output Processor，代表DCS系统输入输出处理模块系列

3：功能分类代码，代表模拟输出功能硬件品类

20：规格代码，代表8通道标准电流模拟输出、支持HART协议的硬件配置版本
