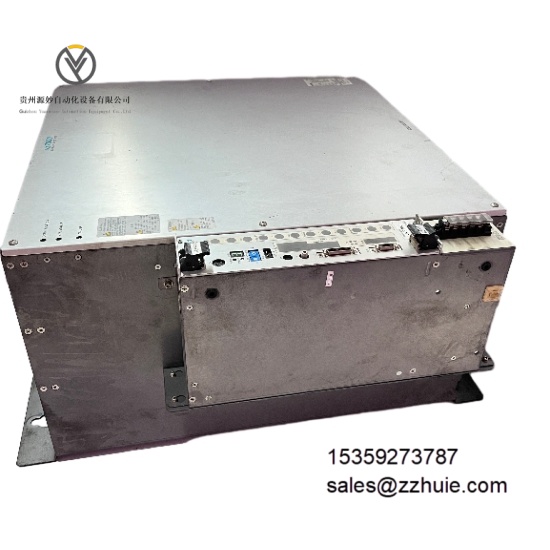

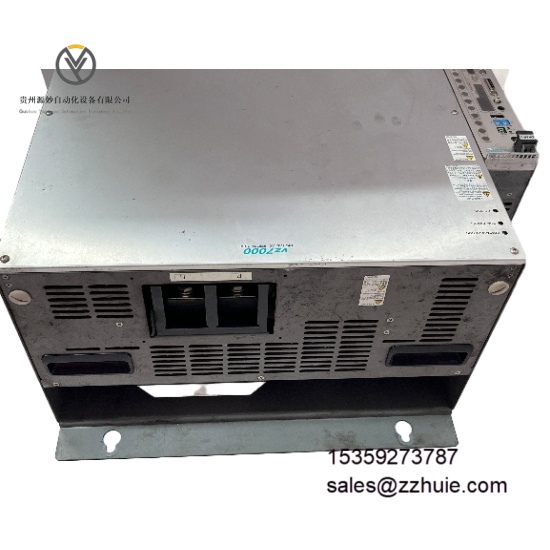

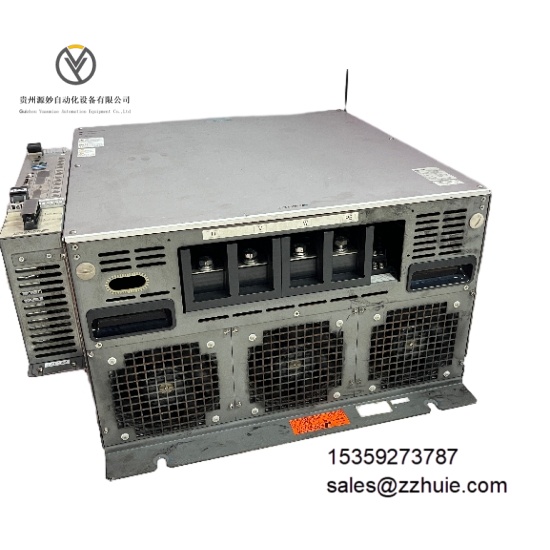

RELIANCE VZ7000 UVZ701E  数字交流伺服驱动器

产品说明

RELIANCE VZ7000 UVZ701E 是 Reliance Electric 推出的高性能数字交流伺服驱动器，核心功能为工业交流伺服电机的高精度速度、位置与扭矩闭环控制，适配 1.5kW 至 600kW 功率范围的电机，可满足单轴驱动及多轴同步控制需求。该驱动器集成高速 DSP 芯片与正弦波 PWM 全数字控制算法，标配符合 IEC/EN61491 标准的 SERCOS 高速同步通信接口，能实现伺服驱动器与控制器间的实时数据交互。其采用控制电源与主回路电源独立设计，调节器部与外部输入信号全绝缘处理，配合强化散热结构，可在强电磁干扰、振动等严苛工业环境中稳定运行，是多轴同步生产线、精密机床等场景的核心驱动组件。

具体参数

• 电气参数供电电压：三相 200/400V AC，允许波动范围 ±10%，50/60Hz功率适配范围：1.5kW 至 600kW 交流伺服电机控制模式：位置控制、速度控制、扭矩控制，支持在线模式无缝切换速度控制范围：模拟参考 1:2000，数字参考 1:8000频率响应：≥1256 弧度 / 秒通信接口：标配 SERCOS 数字通信接口，支持高速同步通信；预留 RS-485 接口（兼容 Modbus RTU）反馈支持：适配高分辨率编码器（1,000,000 脉冲 / 转）、串行绝对编码器、增量编码器保护功能：过流、过压、欠压、过热、电机过载、短路、接地故障保护；控制回路过流保护动作值 2A控制电源：独立于主回路电源，主回路断电后可维持参数设定与状态监控功能

• 环境参数工作温度：-10°C 至 60°C（非冷凝环境，无降额运行）存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 168 小时无故障）抗振动性能：25Hz 频率下加速度 ≤1G（符合 IEC 60068-2-6 标准）抗冲击性能：15g 加速度，11ms 持续时间（符合 IEC 60068-2-27 标准，半正弦冲击波形）认证标准：CE 认证（EMC 与安全合规）

• 机械参数尺寸：420mm（长）×230mm（宽）×170mm（高）（含散热片）重量：约 10kg安装方式：底盘式安装，兼容标准 35mm DIN 导轨外壳材质：冷轧钢板喷涂（防腐蚀，防护等级 IP20）散热方式：强制风冷，内置温度感应调速风扇指示灯：电源（绿色常亮 = 正常）、运行（绿色闪烁 = 工作中）、故障（红色常亮 = 异常）、通信（黄色闪烁 = 正常）

产品性能

控制精度卓越，采用高速 DSP 芯片与高分辨率编码器反馈，速度波动率 ≤±0.0125%（负载 0-100% 变化时），定位误差 ≤±0.005mm（配合百万脉冲级编码器），可满足精密加工的微米级控制需求。动态响应极速，频率响应达 1256 弧度 / 秒以上，负载突变时扭矩响应时间 ≤5ms，无超调现象，适配频繁启停、正反转切换的高动态工况。

通信同步性强，SERCOS 数字通信接口实现多轴间同步误差 ≤1μs，支持 32 轴以上联动控制，适配印刷、包装等多轴协同场景。抗干扰能力突出，调节器部全绝缘设计与电磁屏蔽结构，可抵御工业环境中的高频电磁干扰，信号传输误码率 ≤1×10⁻⁹。

系统兼容性广，可直接对接 Reliance 自动化系统及第三方 PLC、运动控制器，支持在线参数修改与固件升级，无需中断运行即可完成维护。可靠性优异，工业级元器件与独立控制电源设计，确保平均无故障时间（MTBF）≥1.2×10⁶ 小时，适应粉尘、振动等严苛环境。
