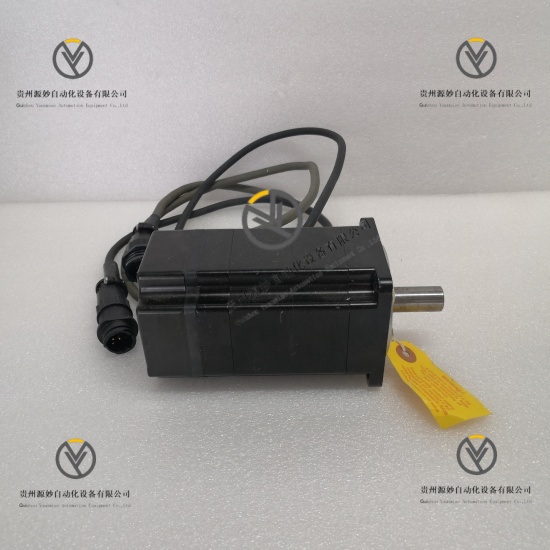

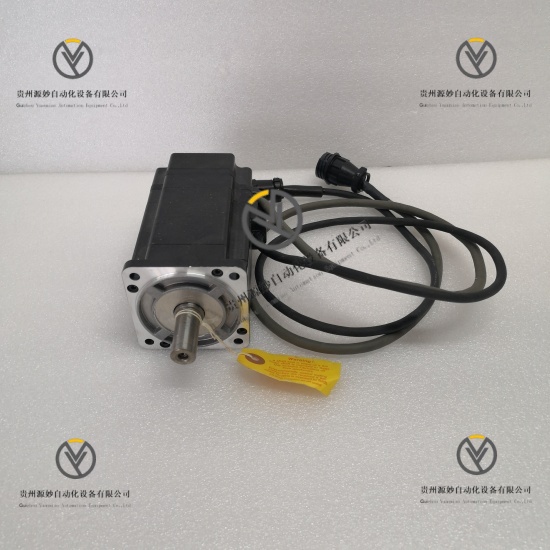

RELIANCE Y-3023-2-H00AA  无刷伺服电机

产品说明

RELIANCE Y-3023-2-H00AA 是美国瑞恩电气（Reliance Electric）推出的工业级无刷伺服电机，隶属于 Allen-Bradley Y 系列，核心功能是为工业设备提供高精度的速度、位置与加速度控制。设备采用钕高能磁体设计，搭载 2000 PPR 分辨率的光学编码器，通过增量式信号反馈实现闭环控制，适配三相交流供电系统。无刷结构减少机械磨损，配合优化的热管理与低惯量设计延长使用寿命，无需额外制动器配置。机架尺寸为 3023，采用 IEC 公制安装法兰，可与 1398-DDM-019、2098-DSD-020 等指定伺服驱动器配套使用，构建完整伺服控制系统。防护等级达 IP43，绝缘等级为 F 级，经工业标准认证，能在多种工业场景中实现动态响应与精准运动控制。

具体参数

核心与电机参数

产品类型 三相交流无刷伺服电机

所属系列 Allen-Bradley Y 系列

机架尺寸 3023

电机极数 8 极

额定转速 4500 RPM

连续堵转转矩 2.5 Nm

编码器类型 增量式光学编码器

编码器分辨率 2000 PPR（每转 2000 线）

制动器配置 无制动器

安装法兰标准 IEC 公制系统

电气与接口参数

额定电压 230V AC

编码器电源电压 5V DC

绝缘等级 F 级

轴径 16 mm

最大径向负载 35 kg

适配驱动器型号 1398-DDM-019、1398-DDM-020、2093-AM02、2094-AM02、2098-DSD-020

环境与物理参数

工作温度范围 0°C 至 40°C

存储温度范围 -40°C 至 40°C

防护等级 IP43

外形尺寸 140mm×80mm×80mm

重量 3.9 kg

质保期限 12 个月

产品性能

控制精度高，2000 PPR 编码器配合闭环反馈，实现微米级位置控制

动态响应迅速，低惯量设计与钕磁体驱动，满足快速加减速需求

运行稳定性强，无刷结构减少磨损，优化热管理抑制温升

维护需求低，无碳刷损耗，长寿命设计降低设备停机维护频率

适配性优异，兼容多款伺服驱动器，支持模块化系统集成

安装灵活性好，IEC 标准法兰与紧凑尺寸，适配多种设备安装空间

负载承载能力强，35 kg 最大径向负载，适配重型执行机构

信号反馈可靠，增量式编码器提供实时位置信号，保障控制闭环完整性
