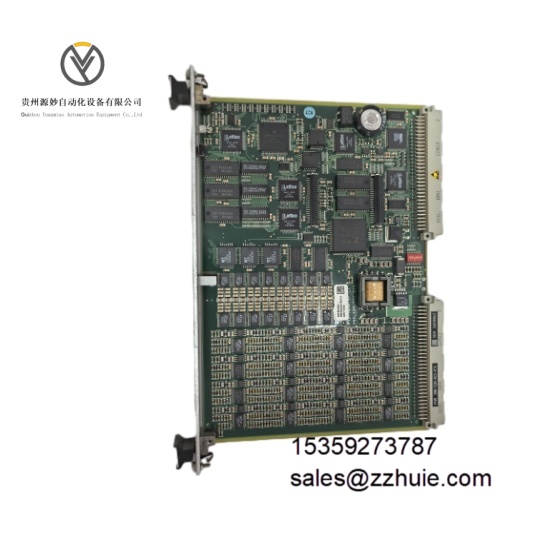

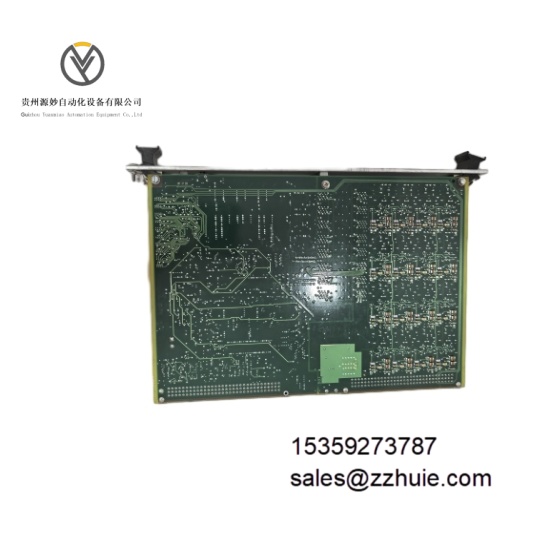

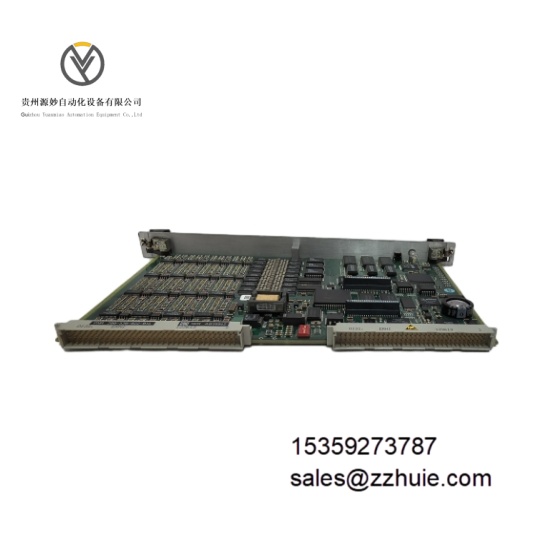

VIBRO-METER CMC16 200-530-111-013 是瑞士 VIBRO-METER 公司（现属 Meggitt 集团）推出的工业级 16 通道状态监测卡，隶属于 VM600 系列状态监测系统（CMS），核心功能是作为智能前端数据采集单元（DAU），实现旋转机械多维度参数的实时采集、信号分析与数据传输。设备配备 16 个独立可编程动态通道，前 4 路可配置为转速输入，后 12 路可配置为过程值输入，集成 16 路并行可编程抗混叠滤波器与 ADC 转换器，支持振动、转速、动态压力、转子气隙等多种信号接入。通过 VM600 系统 “原始总线”“转速总线” 对接 MPC4 等保护卡，或经 IOC16T 模块外接传感器，内置高速处理器完成时域 - 频域转换（FFT）、频段提取与阈值校验，通过以太网 / RS-485 与上位系统通信，支持热插拔与自动配置，是燃气轮机、压缩机等设备预测性维护的核心数据采集组件。
通道配置 16 个独立可编程动态通道
通道功能 前 4 路可配置为转速输入，后 12 路可配置为过程值输入
输入信号类型 振动（加速度 / 速度 / 位移）、转速、相位参考、动态压力、转子气隙、准静态信号
ADC 规格 每通道 1 个 ADC，14 位分辨率，数据传输为 12 位 + 符号（1/4096 分辨率）
采样功能 支持同步 / 异步可编程采样，最高采样率 1024Hz
信号处理 3200 线高分辨率 FFT，每通道 10 个可配置处理输出（频域 / 时域）
输入电压范围 1-24V 脉冲，AC 耦合于 - 24V/+24V 区间
测量精度 ±1%
振动分辨率 0.025mm/s
频率覆盖范围 200Hz 至 530Hz
供电电压 24V DC
通信接口 以太网、RS-485（支持 Modbus 等协议）
报警功能 每处理输出含 6 个可配置报警，带迟滞死区
存储功能 板载缓冲存储，支持定时 / 报警触发 / 异常触发日志记录
外形尺寸 163×38×58mm
重量 约 0.5kg
安装方式 适配 VME 架构，支持机架式安装
工作温度 -20℃至 + 70℃
存储温度 -40℃至 + 80℃
状态指示 前面板 3 色 LED 指示灯
防护特性 经 IOC16T 模块提供 EMC 防护
热插拔 支持带电插拔与自动配置
系统归属 适配 VM600 系列状态监测系统
对接模块 兼容 MPC4 机械保护卡、IOC16T 信号调理模块、CPUM 中央处理模块
上位通信 支持通过 VM600 CPU 模块以太网控制器或直接串口链路传输数据
软件适配 需配合 VM600 CMS 软件运行
通道集成度高，16 路独立通道 + 多功能配置，满足多参数同步采集需求
信号处理精准，14 位 ADC+3200 线 FFT，确保振动与动态参数解析精度
触发机制灵活，支持多重日志触发模式，实现关键数据精准捕获
通信扩展性强，双通信接口适配不同工业网络架构，数据传输稳定
运维便捷性优，热插拔设计 + 自动配置，模块更换无需系统停机
系统兼容性好，无缝对接 VM600 系列保护卡与控制器，构建完整监测体系
环境适应性强，宽温工作范围，配合 EMC 防护适配工业恶劣场景
报警响应可靠，多级别可配置报警 + 迟滞设计，避免误报漏报
