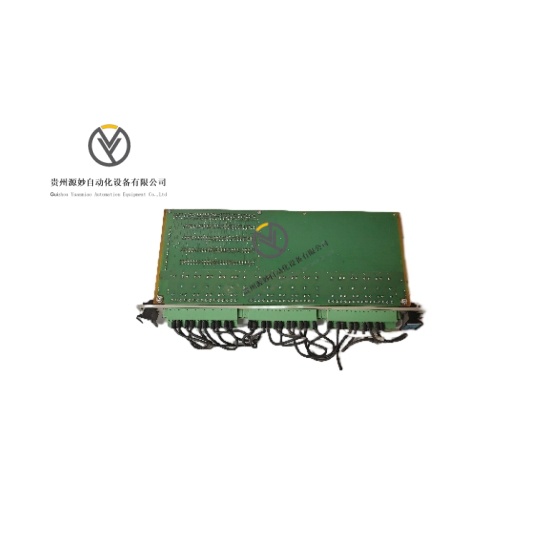

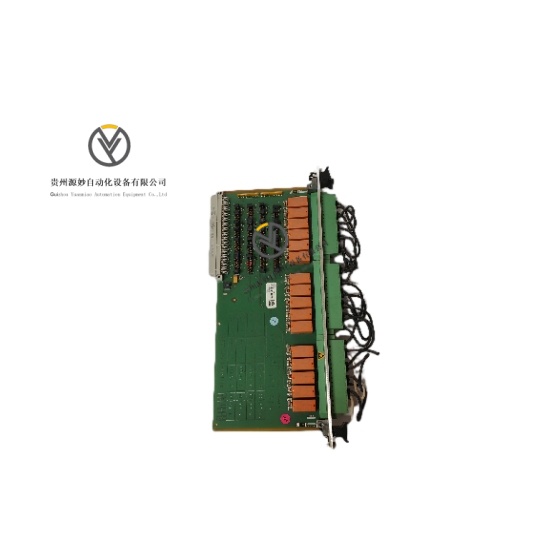

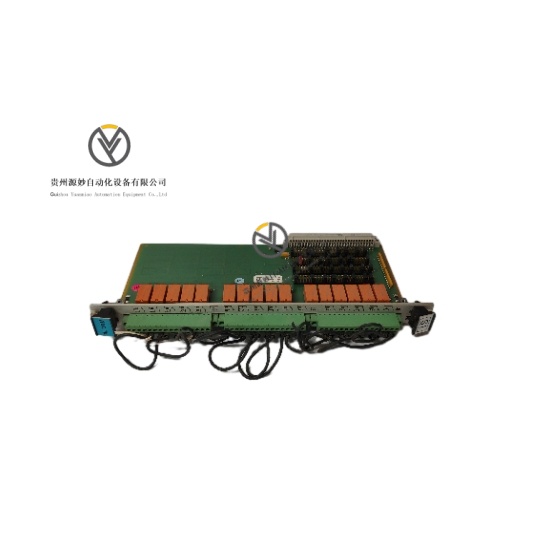

VIBRO-METER VM600 RLC16 200-570-000-111 与 200-570-101-015 是瑞士 VIBRO-METER 公司（现属 Meggitt 集团）推出的工业级 16 通道继电器输出卡，同属 VM600 系列机械保护系统（MPS）与状态监测系统（CMS）核心执行组件，核心功能是作为报警信号输出单元，当系统监测到设备振动、转速等参数超限或异常时，通过继电器触点动作触发停机、报警提示等保护动作。两款设备均配备 16 个带转换触点的 SPDT 继电器，每个继电器对应 3 个螺钉接线端子（COM/NC/NO），通过机架背板与 MPC4 保护卡、CPUM 控制卡等核心模块通信，由软件控制下的集电极开路驱动器驱动继电器动作，卡上跳线可选择继电器 “正常通电（NE）” 或 “正常断电（NDE）” 模式。设备安装于 VM600 ABE04x 系列机架后部，支持热插拔，200-570-101-015 在 RS485 通信适配与 EMC 防护上较 200-570-000-111 更具优势，二者均为 IOC4T 卡继电器数量不足时的扩展解决方案，是旋转机械安全防护体系的关键执行环节。
模块类型 16 通道继电器输出卡
继电器配置 16 个带转换触点的 SPDT 继电器
触点配置 1 个 COM、1 个 NC、1 个 NO 触点 / 继电器
额定电压 250 VAC
额定电流 5 AAC
最大分断能力 1250 VA（无触点保护）
控制方式 软件控制下的集电极开路驱动器
动作模式 跳线选择正常通电（NE）/ 正常断电（NDE）
电源电压 +5 VDC
单继电器功耗 40 mA
动作时间 8 ms
释放时间 8 ms
回弹时间 6 ms
接触特性 低接触电阻，低电容，高通过功率
适配机架 VM600 ABE04x、ABE056 系列 19 英寸 6U 机架
安装位置 机架后部 1/2/15~18 槽位
连接方式 单连接器对接机架背板，3×16 螺钉接线端子
通信接口 200-570-000-111：背板总线通信；200-570-101-015：新增 RS485 通信
热插拔 支持带电插拔
外形尺寸 262mm×20mm×125mm（6U 高度）
重量 0.30 kg
工作温度 -25℃至 + 65℃
存储温度 -40℃至 + 85℃
湿度范围 工作：0~90% RH（无冷凝）；存储：0~95% RH（无冷凝）
防护特性 200-570-101-015 具备增强 EMC 防护
认证标准 符合 CE、ISO 10816、API 670 标准
输出容量充足，16 路 SPDT 继电器满足多维度报警执行需求
控制精度可靠，毫秒级动作 / 释放时间保障响应及时性
配置灵活性高，双动作模式跳线适配不同安全逻辑设计
连接稳定性强，螺钉端子 + 背板总线双重连接降低接触故障
运维便捷性优，热插拔设计配合标准化端子布局简化维护
环境适应性强，宽温宽湿度耐受适配恶劣工业场景
系统兼容性好，无缝对接 VM600 全系列保护与控制模块
安全合规性高，符合多项工业安全标准确保应用可靠性
