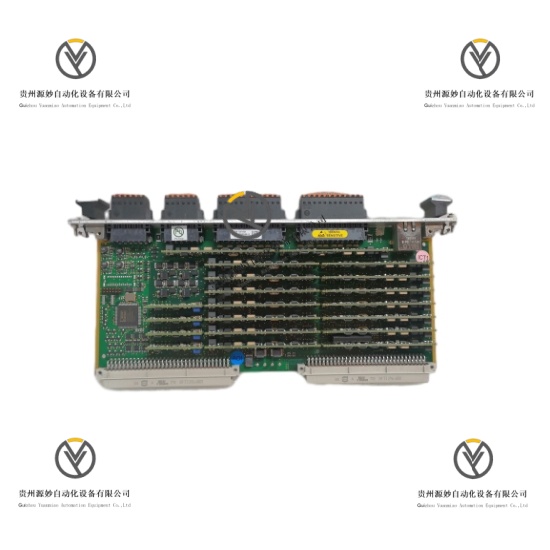

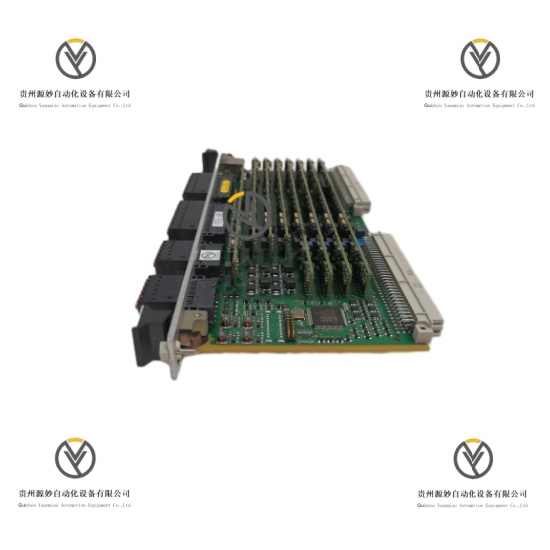

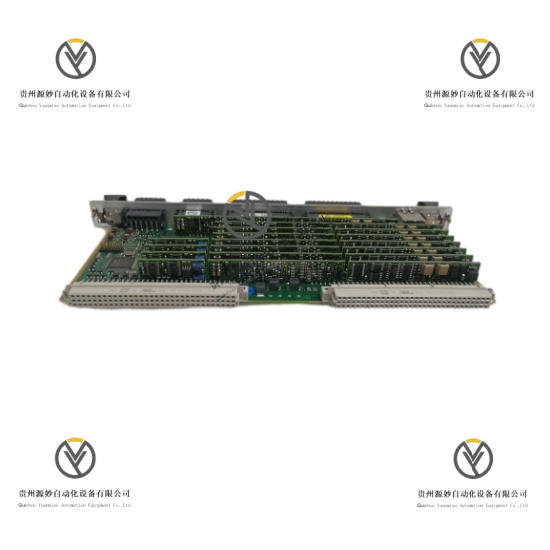

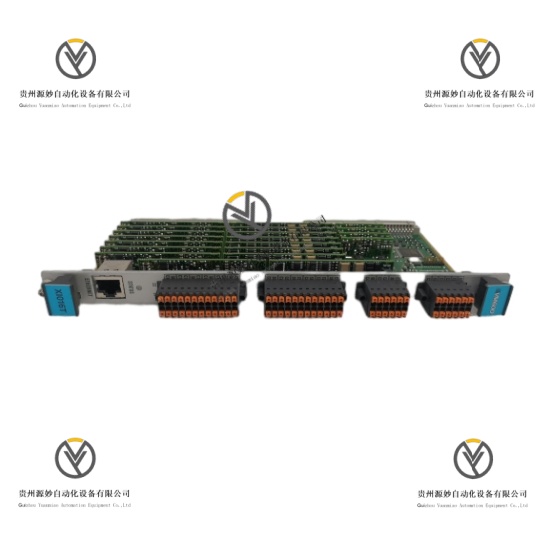

VIBRO-METER VM600 XIO16T 620-002-000-113 620-003-111-112扩展输入输出模块

产品说明

VIBRO-METER VM600 XIO16T 620-002-000-113 620-003-111-112是VIBRO-METER（隶属于Meggitt集团，瑞士品牌）原厂生产的高性能扩展输入输出模块，属于VM600系列核心接口组件，专为XMV16、XMC16等VM600系列监测模块提供信号接口支持，与XMV16/XMC16模块组成完整监测卡对，是VM600机架式机械监控系统的关键组成部分。产品采用模块化机架式设计，安装于VM600机架后部，直接对应前端XMV16/XMC16模块，承担所有模拟信号调理、传感器信号接入及外部通信功能，支持16个动态通道和4个转速计通道，所有通道可独立配置，具备差分信号输入能力和EMI电磁干扰防护功能，可保护所有输入端口免受信号浪涌影响。产品适配VM600标准机架（ABE04x系列）和超薄机架（ABE056），与VibroSight®软件完美兼容，支持机架内信号共享，通过CE、RoHS、EMC等权威认证，支持热插拔功能，安装维护便捷，可无缝集成于VM600系列监测系统，为旋转机械振动监测、燃烧监测提供稳定的信号接口支撑，广泛应用于各类工业关键旋转设备的状态监测场景。

具体参数

品牌 VIBRO-METER（隶属于Meggitt集团，原厂正品，瑞士品牌），所属系列 VIBRO-METER VM600系列

产品类型 扩展输入输出模块、工业接口模块、VM600系列监测卡对配套组件、信号调理模块、原厂正品备件

型号 VIBRO-METER VM600 XIO16T 620-002-000-113 620-003-111-112

原产国 瑞士

适配设备 VM600标准机架（ABE04x系列）、VM600超薄机架（ABE056）、XMV16振动监测模块、XMC16燃烧监测模块、VibroSight®软件、振动传感器、加速度计、proximity探头、速度传感器、VM600系列监测系统、MPC4保护模块

核心功能 信号接口适配、模拟信号调理、传感器信号接入、外部通信支持、EMI防护、信号浪涌保护、机架内信号共享、与XMV16/XMC16组成监测卡对、通道独立配置

产品结构 模块化工业级外壳，机架式设计，安装于VM600机架后部，对应前端XMV16/XMC16模块，端子标识清晰，机械防呆设计，颜色为工业灰，内置信号调理与防护模块，通过两个连接器直接连接至机架背板

通道配置 16个动态信号通道，4个转速计（测速）通道，所有通道可独立配置，支持差分信号输入

转速测量范围 1至100000 rpm（0.017Hz至1.667kHz），转速测量分辨率5ns

转速通道输入 通道1和2支持电压、电流输入，通道3和4仅支持电压输入；电流测量电阻200Ω，电压范围-20至+20VDC，电流范围-30至+30mA，输入阻抗≥100kΩ

输入信号要求 输入电压范围0.8至500V峰峰值（0.3Hz至10kHz），2.0至500V峰峰值（10kHz至50kHz）；方波输入信号最小0.8V峰峰值（0.016Hz至10kHz）、2.0V峰峰值（10kHz至50kHz）；正弦波输入信号最小10.0V峰峰值（0.016Hz至1Hz）、2.0V峰峰值（1Hz至10Hz）、0.8V峰峰值（10Hz至10kHz）、2.0V峰峰值（10kHz至50kHz）

直流分量范围 -20至+20V，最大共模电压±50V

信号调理功能 具备完整模拟信号调理能力，支持动态信号、转速信号的精准调理，内置信号过滤模块，保障信号传输质量

通信接口 配备1个以太网连接器（8P8C(RJ45)），支持与VibroSight®软件通信，兼容Modbus TCP/IP协议，可实现数据传输与配置管理

通信协议 支持Modbus TCP/IP，可与VibroSight®软件、VM600系列其他模块无缝通信，支持机架内信号共享（通过Tacho Bus和Raw Bus）

外形尺寸 132mm×140mm×185mm（高×宽×深），适配VM600机架标准插槽，与XMV16/XMC16模块配套安装

重量 约0.45kg

系统兼容 可与XMV16振动监测模块、XMC16燃烧监测模块组成完整监测卡对，适配VM600系列ABE04x、ABE056机架，兼容VibroSight®软件，可与MPC4保护模块实现信号共享，无缝集成于VM600系列监测系统

安全认证 CE认证、RoHS认证、EMC电磁兼容性认证

最大功耗 5W

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%，无冷凝

防护等级 IP20（符合IEC 60529标准，适用于机柜内安装）

抗振动性能 频率10-500Hz，加速度15g（正弦波），符合IEC 60068-2-6标准

抗冲击性能 峰值加速度50g，持续时间11ms（半正弦波），符合IEC 60068-2-27标准

安装方式 机架嵌入式安装，安装于VM600机架后部，对应前端XMV16/XMC16模块，支持热插拔，可在线拆卸维护，通过两个连接器直接连接至机架背板

元器件标准 采用工业级高可靠性元件，内置EMI防护滤波器和信号浪涌保护模块，信号调理精度高，符合工业接口模块可靠性标准，支持机架内信号共享

产品性能

适配性能：完全适配VM600标准机架（ABE04x系列）和超薄机架（ABE056），可与XMV16、XMC16模块组成完整监测卡对，兼容VibroSight®软件及VM600系列其他组件，可直接接入各类振动、转速传感器，适配旋转机械振动监测、燃烧监测等场景，支持机架内信号共享，即插即用，集成效率高。

信号处理性能：具备16个动态通道和4个转速计通道，所有通道可独立配置，支持差分信号输入，内置完善的模拟信号调理功能和过滤模块，可精准调理传感器输入信号，保障信号传输的稳定性和准确性，满足高分辨率监测需求。

通信与共享性能：配备以太网接口，支持与VibroSight®软件无缝通信，通过Modbus TCP/IP协议实现高效数据传输与模块配置；支持VM600机架内信号共享，可与MPC4等保护模块实现信号互通，减少外部布线需求，提升系统集成灵活性。

安全与防护性能：通过CE、RoHS、EMC等权威认证，内置EMI电磁干扰防护滤波器和信号浪涌保护模块，可有效抵御外界电磁干扰、防止信号浪涌损坏模块，保护所有输入端口安全，保障模块长期稳定运行。

安装运维性能：采用机架式模块化设计，安装于VM600机架后部，与前端监测模块精准对应，支持热插拔功能，可在线拆卸维护，端子标识清晰，模块化设计便于备件替换，大幅降低运维成本和停机时间。

环境与耐用性能：采用工业级高防护材质制造，可在-40℃至+70℃宽温范围及高湿环境下长期连续稳定运行，抗振动、抗冲击性能优异，元器件稳定性强，适配多种恶劣工业场景，使用寿命长，原厂品质保障。
