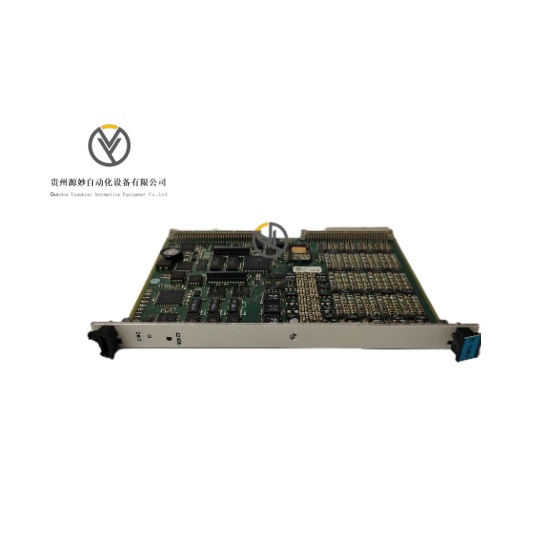

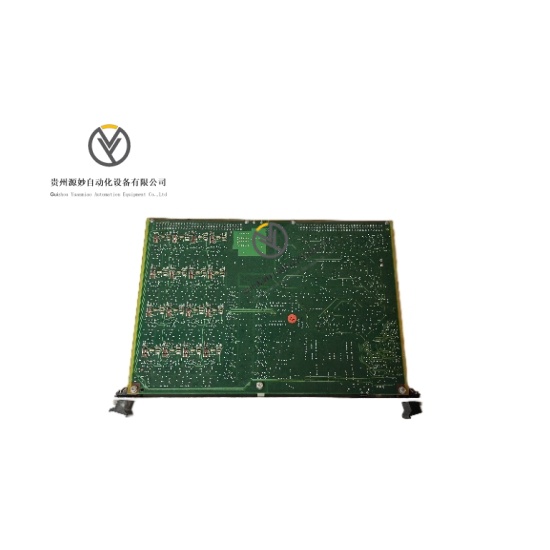

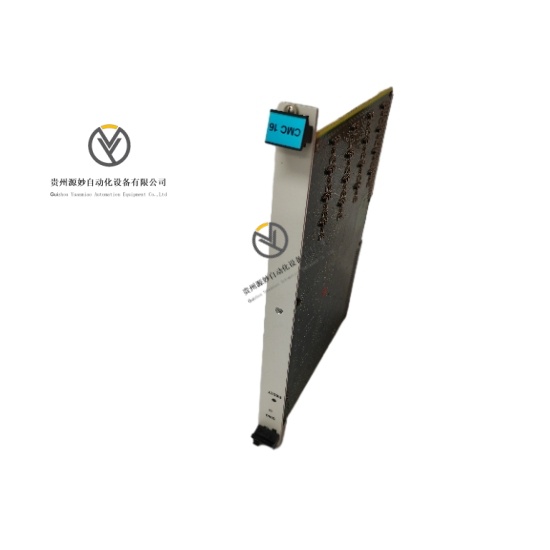

VIBRO-METER VM600 CMC16 200-530-025-014 与 200-530-111-013 是瑞士 VIBRO-METER 公司（现属 Meggitt 集团）推出的工业级 16 通道状态监测卡，同属 VM600 系列状态监测系统（CMS）核心组件，核心功能是作为智能前端数据采集单元（DAU），实现旋转机械多维度参数的实时采集、信号解析与数据传输。两款设备均配备 16 个独立可编程动态通道与 4 个转速通道，前 4 路可配置为转速输入，后 12 路可配置为过程值输入，集成 24 位 ADC 转换器与高分辨率 FFT 处理引擎，支持振动、转速、动态压力、转子气隙等多类型信号接入。通过 VM600 系统 “原始总线”“转速总线” 对接 MPC4 机械保护卡，或经 IOC16T 模块外接传感器并获取 EMC 防护，内置处理器完成时域 - 频域转换、频段提取与阈值校验，通过以太网 / RS-485 与上位系统通信，支持热插拔与自动配置，是燃气轮机、压缩机等设备预测性维护的关键数据采集组件。二者差异主要体现为 200-530-025-014 侧重通用工业场景，200-530-111-013 在 EMC 防护与环境适应性上更具优势。
模块类型 16 通道状态监测与数据采集卡
通道配置 16 个独立可编程动态通道，4 个转速通道
输入信号类型 振动（加速度 / 速度 / 位移）、转速、相位参考、动态压力、转子气隙、准静态信号
ADC 规格 24 位分辨率，高信噪比数据处理
采样功能 支持同步 / 异步可编程采样，最高采样率 1024Hz
信号处理 3200 线高分辨率 FFT，每通道 10 个可配置处理输出（频域 / 时域），最高 6400 线 FFT（500ms / 次）
测量范围 频率 200Hz 至 530Hz，振动分辨率 0.025mm/s
测量精度 ±1% 读数精度
转速监测范围 15 rev/min 至 30,000 rev/min
报警功能 每处理输出含 6 个可配置报警，带迟滞死区，支持变化率报警与基线偏离报警
供电电压 24V DC
通信接口 以太网、RS-485（支持 Modbus RTU/TCP 协议）
存储功能 板载缓冲存储器，支持定时 / 报警触发 / 异常触发日志记录，Oscilloscope Mode 支持分钟级时域数据捕获
外形尺寸 163×38×58mm（标准机架式）
重量 约 0.5kg
安装方式 适配 VME 架构，19″机柜安装
工作温度 200-530-025-014：-25℃至 + 65℃；200-530-111-013：-20℃至 + 70℃
存储温度 -40℃至 + 85℃
湿度范围 0~95% RH（无冷凝）
防护等级 200-530-025-014：IP30；200-530-111-013：经 IOC16T 模块实现增强 EMC 防护
状态指示 前面板 3 色 LED 指示灯
热插拔 支持带电插拔与自动配置
系统归属 适配 VM600 系列状态监测系统（CMS）
对接模块 兼容 MPC4 机械保护卡、IOC16T 信号调理模块、CPUM 中央处理模块
上位通信 支持通过 VM600 CPU M 模块以太网控制器或直接串行链路传输数据
软件适配 需配合 VM600 CMS 软件、VibroSight 监控软件运行
认证标准 符合 CE、ROHS 认证
通道集成度高，20 个复合通道 + 独立可编程设计，满足多参数同步采集需求
数据采集精准，24 位 ADC + 高信噪比处理，0.025mm/s 振动分辨率确保测量可靠性
信号解析高效，3200 线 FFT+500ms 快速运算，实现故障特征精准提取
触发机制灵活，多模式日志触发 + 瞬态监测模式，适配设备启停等动态场景
通信扩展性强，双通信接口全覆盖，支持例外数据传输降低带宽占用
运维便捷性优，热插拔设计 + 自动配置，模块更换无需系统停机
环境适应性强，宽温宽湿度工作范围，部分型号增强 EMC 防护适配恶劣场景
报警响应智能，多级别报警 + 自适应阈值调节，避免误报漏报
