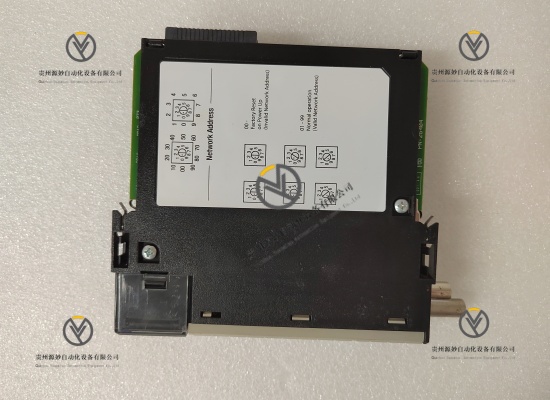

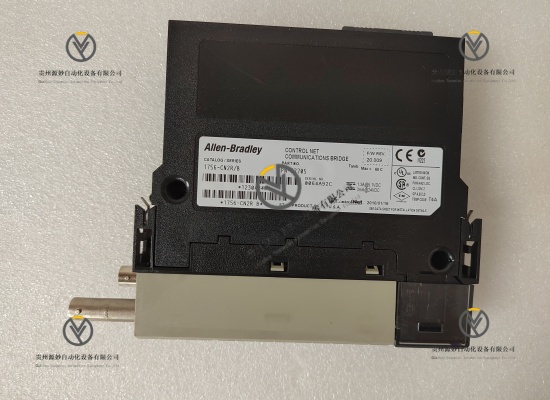

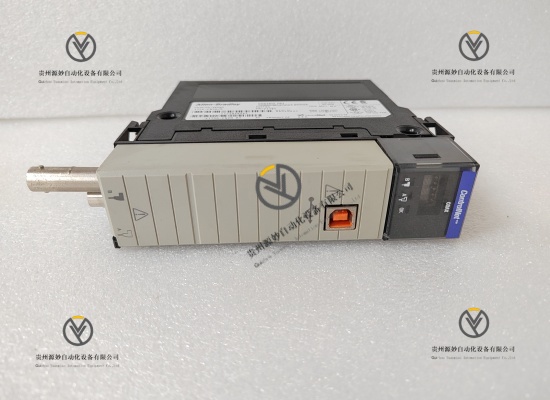

Allen-Bradley 1756-CN2R/B 冗余通信模块
产品说明
Allen-Bradley 1756-CN2R/B是罗克韦尔自动化旗下ControlLogix系列核心ControlNet冗余通信模块，“-R”后缀表示冗余功能，“/B”为版本标识。核心功能是为工业自动化系统构建高可靠冗余ControlNet网络，实现PLC处理器与分布式I/O、HMI、SCADA系统及第三方设备的高速数据交互，支持总线形拓扑结构，具备链路故障自动切换能力，可直接安装于ControlLogix标准机箱，通过背板与控制器无缝集成，为关键控制场景提供不间断通信保障，广泛应用于对系统连续性要求极高的工业场景。
具体参数
品牌 Allen-Bradley（罗克韦尔自动化，美国品牌）
产品系列 ControlLogix系列通信模块
产品类型 ControlNet冗余通信模块
型号 1756-CN2R/B
通信协议 支持ControlNet协议，兼容CIP工业协议
通信端口 2个ControlNet端口，1个USB端口（12Mbps全速）
传输速率 最高5Mbps
连接容量 128个Logix连接，131个通信连接
无中继传输距离 单段最大1000米，中继器扩展后可达6公里
适配节点数 支持99个可设定地址的网络节点
安装方式 ControlLogix标准机箱插槽安装（适配1756-A4/A7/A10等机箱）
供电方式 由ControlLogix机箱背板供电，无需独立电源
工作温度范围 -20℃至+60℃
防护等级 IP20
支持功能 热插拔、DLR冗余拓扑、LLDP网络拓扑识别
认证资质 符合CSA、UL、CE认证，兼容ODVA网络规范
编程软件 支持Studio 5000 Logix Designer软件组态
产品性能
双ControlNet端口冗余设计，链路中断时可快速切换至备用路径，保障通信连续性，避免系统因网络故障停机。
5Mbps高速传输速率搭配131个通信连接容量，可满足大规模分布式I/O系统及多设备协同的数据交互需求。
支持单段1000米远距离传输，配合中继器可扩展至6公里，适配大型工业现场的网络覆盖需求，灵活性强。
支持热插拔功能，无需关停系统即可完成模块更换或维护，大幅缩短停机时间，提升系统可用性。
与ControlLogix系列控制器、电源及I/O模块无缝兼容，通过背板实现高速数据交互，集成成本低。
内置USB端口便于本地组态与调试，配合Studio 5000软件可实时监控端口状态、流量及错误帧，运维便捷。
工业级防护设计，在-20℃至+60℃宽温环境下稳定运行，抗电磁干扰能力强，适配恶劣工业场景。
兼容CIP协议及第三方设备，可实现与EtherNet/IP、DH+网络的桥接通信，打破异构系统壁垒。
