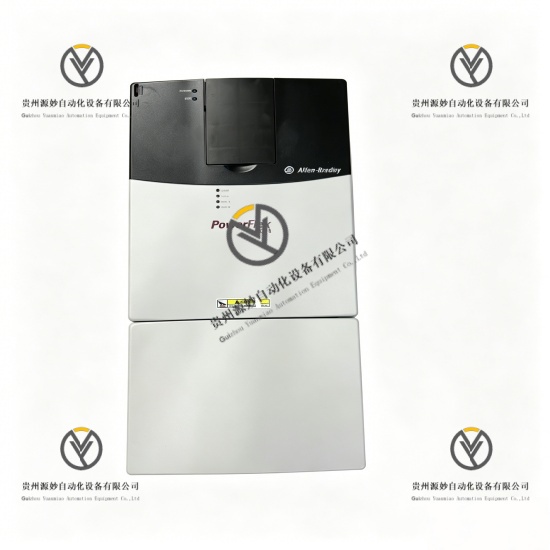

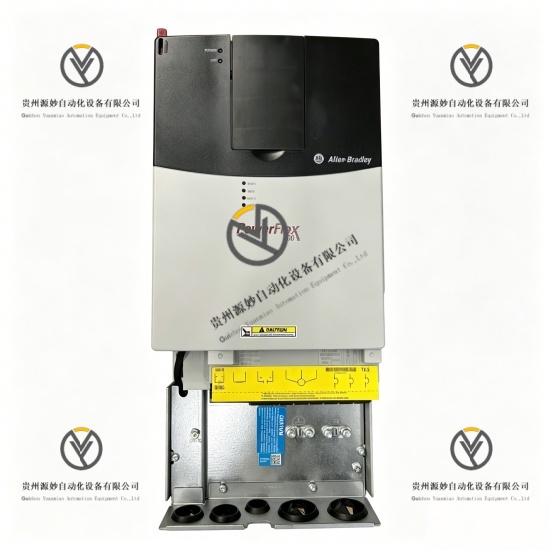

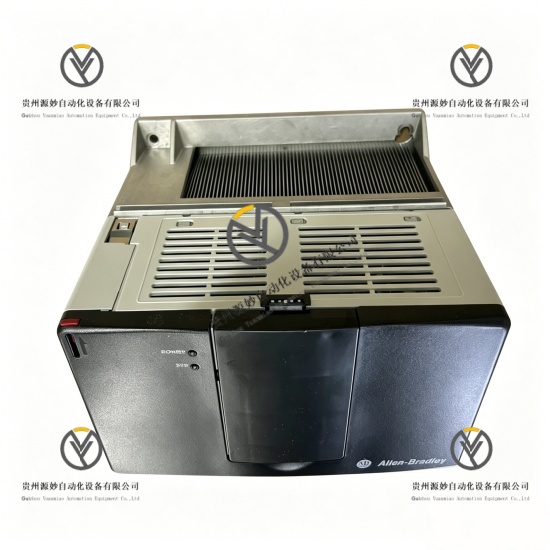

Allen-Bradley 20BC056A0AYNAND0 变频器
产品说明
Allen-Bradley 20BC056A0AYNAND0是罗克韦尔自动化旗下Allen-Bradley品牌PowerFlex 700系列通用型矢量变频器，是工业自动化系统中实现三相电机调速控制、节能运行及精准驱动的核心组件，专为对电机控制精度、动态响应及网络集成有较高要求的工业应用设计，主要承担电机转速调节、动力驱动、能耗优化及设备安全保护任务。该产品采用框架B紧凑型结构和工业级耐用元器件，严格遵循EN/IEC 61800等国际工业标准研发，支持多种控制模式，内置EtherNet/IP通信端口，可无缝集成到罗克韦尔自动化Integrated Architecture控制体系，无需额外转接配件，可直接安装于通风良好的控制柜内，安装便捷、操作简单，具备高可靠性和强抗干扰能力，专为多粉尘、强电磁干扰、温湿度波动等恶劣工业环境打造，为工业电机的高效、稳定、智能运行提供可靠驱动保障。
具体参数
设备类型 通用型矢量变频器
产品系列 PowerFlex 700系列
额定功率 5.6kW（约7.5HP）
输入电压 380-480V 3相（±10%）
输入频率 50-60Hz（±5%）
连续输出电流 13.0A（480V条件下）
峰值输出电流 19.5A（1秒，150%额定转矩）
输出频率范围 0.1-500Hz
控制方式 V/F控制、无传感器矢量控制
防护等级 IP20（UL Type 1）
工作温度范围 -10℃至50℃（50℃以上需降容）
相对湿度 ≤95%，无冷凝
安装方式 控制柜内安装（框架B紧凑型）
冷却方式 强制风冷（内置风扇）
通讯接口 内置EtherNet/IP通信端口，支持RS485 DF1
I/O点数 6路数字量输入、2路模拟量输入、2路继电器输出、1路模拟量输出
显示方式 双行LCD显示屏
安全功能 过流、过压、欠压、过载、短路、接地故障、过热、电机堵转保护
认证标准 EN/IEC 61800-3、UL508C、CE
适配电机 三相异步电机
框架尺寸 框架B（Frame B）
产品性能
高精度调速性能：采用先进矢量控制算法，支持无传感器矢量与V/F控制模式，可实现150%起动转矩（1秒），动态响应迅速，调速精度高，运行平稳，能精准匹配对启停性能和速度精度要求较高的负载需求。
高效节能性能：内置自动节能模式，可根据电机负载变化自动优化运行效率，有效降低工业生产能耗，减少运行成本，适配风机、水泵等变负载应用场景。
高可靠性性能：采用工业级耐用元器件，结构坚固，具备过流、过压、欠压等多重保护功能，可有效保护设备和电机免受损坏，无故障运行周期长，适配恶劣工业环境。
灵活控制性能：支持最多8段多段速控制，内置PID调节器，可实现闭环过程控制，具备直流注入制动、飞车启动、电机自整定功能，滑差补偿速度调节可满足多种应用的灵活性要求。
便捷操作维护性能：配备双行LCD显示屏和多功能按键，可直接进行参数设置、故障诊断和运行监控，支持通过DriveExplorer或Studio 5000 Logix Designer软件调试与参数备份，运维效率高。
高兼容性性能：内置EtherNet/IP通信端口，支持CIP Sync、CIP Motion（需配合ControlLogix系统），可无缝集成到罗克韦尔自动化控制体系，同时支持多种开放通信网络，适配不同工业自动化系统。
安全防护性能：具备全面的保护机制，可有效应对过流、过压、电机堵转等异常情况，防止设备损坏和人员安全隐患，满足工业自动化场景的安全管控要求。
环境适配性能：工业级宽温设计，可在-10℃至50℃范围内稳定运行，耐受工业现场温湿度波动，IP20防护等级可有效防尘，适配多粉尘、强电磁干扰的工业工况。
