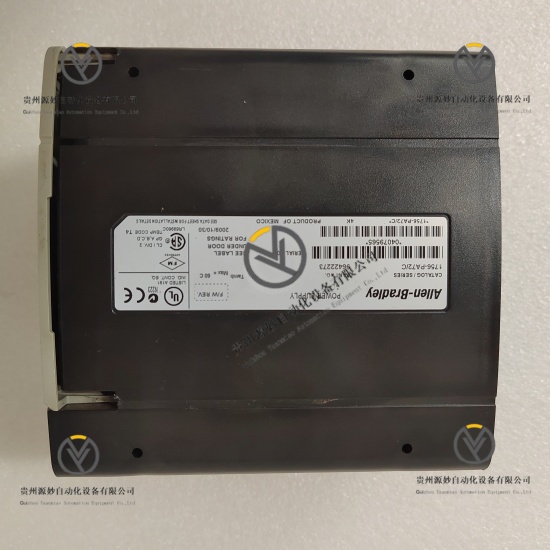

Allen-Bradley 1756-PA72/C 交流输入型电源模块
产品说明
Allen-Bradley 1756-PA72/C是罗克韦尔自动化旗下ControlLogix系列交流输入型电源模块，“/C”为版本标识。核心功能是为ControlLogix标准机箱背板提供稳定直流供电，支撑控制器、I/O模块、通信模块等各类组件正常运行，采用宽电压输入设计适配全球多数工业电网，集成多重电气保护机制，通过自然对流冷却实现高效散热，专属安装于机箱最左侧电源插槽且不占用控制插槽，可适配多款ControlLogix机箱，是中大型工业自动化系统稳定运行的关键供电组件。
具体参数
品牌 Allen-Bradley（罗克韦尔自动化，美国品牌）
产品系列 ControlLogix系列电源模块
产品类型 交流输入型电源模块
型号 1756-PA72/C
输入电压 85-265VAC，频率47-63Hz（自动适应）
输出功率 75W（0-60℃环境下）
输出电压及电流 3.3VDC/4A，5.1VDC/10A，24VDC/2.8A
保持时间 85VAC/50-60Hz时5个周期，120/200/240VAC时6个周期
浪涌电流 20A
工作温度范围 0℃至60℃
存储温度范围 -40℃至85℃
相对湿度 5%至95%，无冷凝
防护等级 IP20
隔离电压 250V连续电压，3500VDC强化绝缘测试60秒
安装方式 ControlLogix机箱最左侧专用电源插槽，不占用控制插槽
适配机箱 1756-A4/A7/A10/A13/A17等系列标准机箱
冷却方式 自然对流冷却，无风扇设计
保护功能 过流保护、过压保护、短路保护、过热保护
物理尺寸 14.0×11.2×14.5厘米，重量约0.95千克
认证资质 符合UL、CE、cUL认证，兼容IEC 61131-2标准
产品性能
宽电压输入范围可适配全球不同工业电网，在电压波动及频率偏差范围内稳定输出，无需额外适配装置。
多电压等级输出设计，可同时为机箱背板逻辑电路及外部24V传感器、小型执行器供电，简化系统布线。
内置多重电气保护机制，检测到异常时自动切断输出，避免故障扩散至其他控制模块，保障系统安全。
无风扇自然对流冷却设计，减少机械磨损与故障点，适配多粉尘、高振动等恶劣工业环境，使用寿命长。
专属电源插槽安装，不占用控制插槽资源，可灵活搭配各类I/O及通信模块，提升机箱空间利用率。
输出电压精度高、纹波噪声低，为高速控制模块、模拟量模块提供稳定供电，确保控制精度与数据准确性。
工业级防护与宽温适应能力，可在0-60℃环境下长期稳定运行，满足各类工业现场安装需求。
与ControlLogix系列产品深度兼容，无需额外配置即可无缝集成，降低系统集成成本与调试周期。
