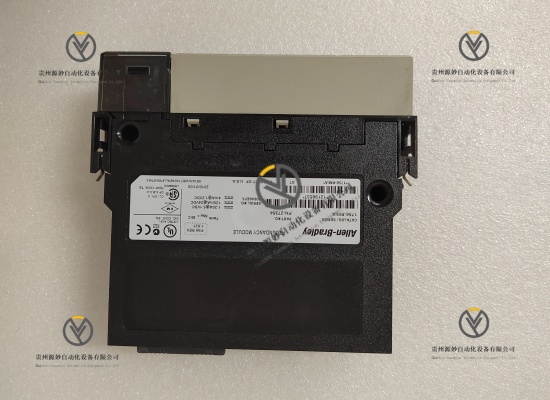

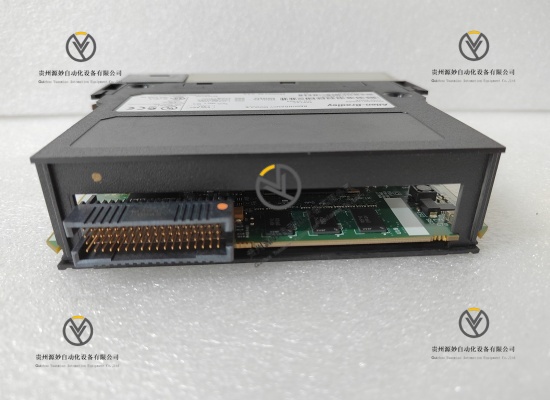

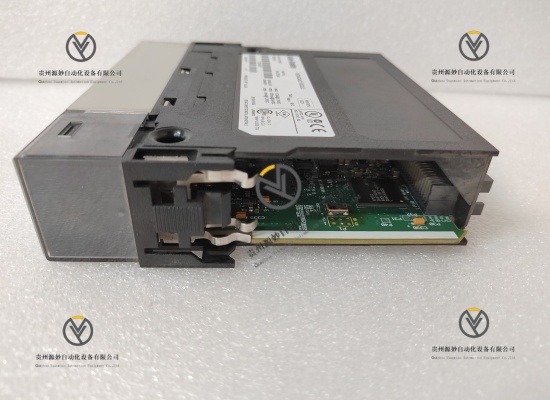

Allen-Bradley 1756-RM/A 冗余管理器模块
产品说明
Allen-Bradley 1756-RM/A是罗克韦尔自动化旗下ControlLogix系列核心冗余管理器模块，“/A”为版本标识。核心功能是构建ControlLogix高可用性控制系统，协调两台同型号ControlLogix控制器实现主备同步、故障检测与无缝切换，通过专用同步光纤链路实时镜像控制器程序状态、I/O数据及任务信息，主控制器故障时备用控制器可在毫秒级完成接管，确保关键生产流程不中断，专属适配ControlLogix标准机箱，是对系统连续性要求极高场景的必备组件。
具体参数
品牌 Allen-Bradley（罗克韦尔自动化，美国品牌）
产品系列 ControlLogix系列冗余模块
产品类型 冗余管理器模块
型号 1756-RM/A
安装方式 ControlLogix标准机箱单槽安装，适配1756-A4/A7/A10/A13/A17机箱
供电方式 机箱背板供电，1.2VDC/4mA，5.1VDC/1.2A，24VDC/120mA
功耗 9瓦，热耗散31 BTU/小时
同步接口 DB-9同步端口，搭配1786-TPS及1786-RPCD光纤组件
通信适配 支持Ethernet/IP、ControlNet网络监控与诊断
切换时间 小于50毫秒
工作温度范围 0℃至60℃
存储温度范围 -40℃至85℃
相对湿度 5%至95%，无冷凝
防护等级 IP20
适配控制器 1756-L55/L60/L61/L62/L63/L64/L65/L71/L72/L73/L74等系列
编程软件 支持Studio 5000 Logix Designer、RSLogix5000软件
物理重量 约0.29公斤
认证资质 符合UL、CSA、CE认证，兼容工业EMC标准
产品性能
高速同步链路设计，可实时镜像主备控制器全量数据，确保两者状态完全一致，为无缝切换奠定基础。
毫秒级故障切换能力，检测到主控制器故障后快速触发切换，整个过程对现场I/O透明，无工艺中断。
支持手动切换功能，便于系统维护、升级及测试，无需停机即可完成主备切换操作。
集成多维度状态监测，通过面板LED指示灯直观显示运行、同步、主备状态，故障诊断高效便捷。
与ControlLogix系列电源、I/O模块深度兼容，支持冗余电源配置，构建无单点故障系统。
宽温适应与工业级防护，可在多粉尘、振动等恶劣环境下长期稳定运行，可靠性符合关键控制场景需求。
支持网络级心跳监控，可同步监测远程I/O及关键设备通信状态，进一步提升系统整体可用性。
标准化背板接口，安装无需额外布线，组态配置简单，降低系统集成与调试成本。
