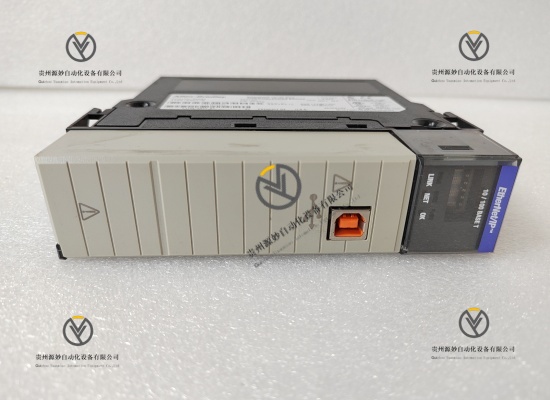

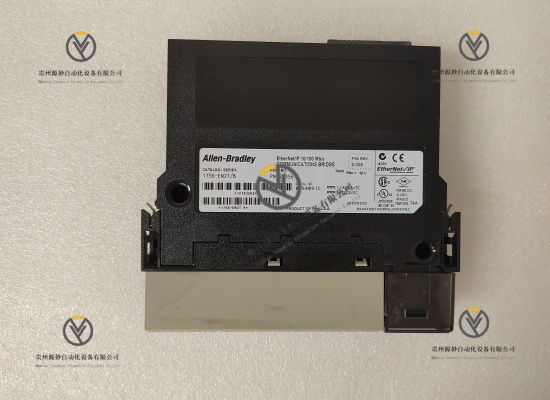

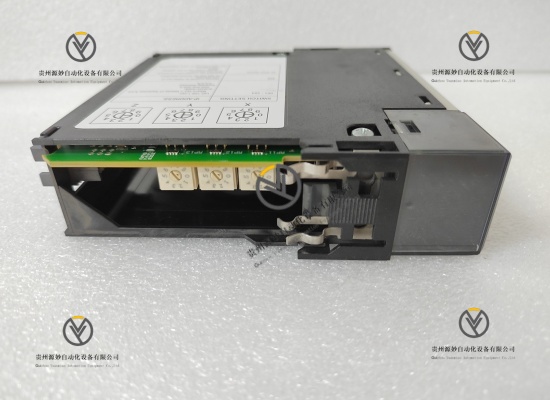

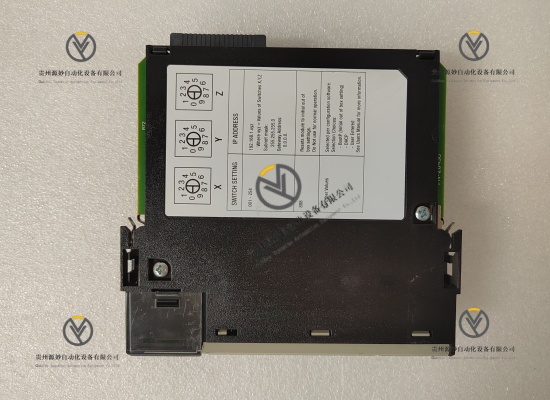

Allen-Bradley 1756-EN2T/B 双端口以太网/IP通信模块
产品说明
Allen-Bradley 1756-EN2T/B是罗克韦尔自动化旗下ControlLogix系列核心双端口以太网/IP通信模块，“/B”为版本标识。核心功能是为ControlLogix控制系统构建高可靠工业以太网连接，实现控制器与HMI、SCADA系统、变频器、机器人及其他PLC的数据高速交互，集成双端口交换机，支持设备级环网（DLR）冗余拓扑，可直接安装于ControlLogix标准机箱，通过背板与控制器无缝集成，为中大型工业自动化系统提供OT与IT融合的通信解决方案，保障数据传输的实时性与稳定性。
具体参数
品牌 Allen-Bradley（罗克韦尔自动化，美国品牌）
产品系列 ControlLogix系列通信模块
产品类型 双端口以太网/IP通信模块
型号 1756-EN2T/B
通信协议 支持EtherNet/IP、CIP、Modbus TCP、HTTP/HTTPS、SNMP、IGMP协议
通信端口 2个RJ45端口，支持10/100Mbps自适应传输
传输特性 支持自动协商、自动交叉（Auto-MDI/MDI-X）功能
连接容量 256个Logix通信连接，128个TCP/IP通信连接
支持拓扑 设备级环网（DLR）、线性拓扑、星型拓扑
IP分配 支持DHCP、BOOTP协议及手动设置IP地址
安装方式 ControlLogix标准机箱单槽安装，适配1756-A4/A7/A10等机箱
供电方式 机箱背板供电，+5VDC，功耗5.1瓦
物理尺寸 单槽宽度约45mm，重量0.91千克
工作温度范围 -20℃至+60℃
相对湿度 5%至95%，无冷凝
防护等级 IP20
隔离电压 以太网至背板30V连续基本绝缘，510VAC测试60秒
认证资质 符合UL、CSA、CE认证，兼容ODVA规范
编程软件 支持Studio 5000 Logix Designer软件组态
产品性能
双端口交换机设计无需外部交换机即可组网，DLR环网支持可实现<3ms故障恢复，保障关键系统通信连续性。
10/100Mbps自适应传输速率搭配多协议支持，实现OT与IT系统融合，满足实时控制与数据采集双重需求。
256个Logix连接容量可适配大规模分布式系统，同时与多类设备建立稳定通信，扩展性优异。
采用电气隔离设计，有效抵御工业现场电磁干扰，端口间无串扰，确保恶劣环境下信号传输完整性。
通过背板与ControlLogix控制器无缝集成，无需额外布线，组态调试便捷，降低系统集成成本。
内置完善诊断机制，搭配面板LED指示灯，可实时监测链路状态、拓扑状态及故障信息，运维效率高。
支持IEEE802.1X端口认证，增强网络安全性，防止未授权设备接入，保障工业网络稳定。
-20℃至+60℃宽温适应能力，配合坚固外壳设计，可在振动、多尘工业环境下长期稳定运行。
