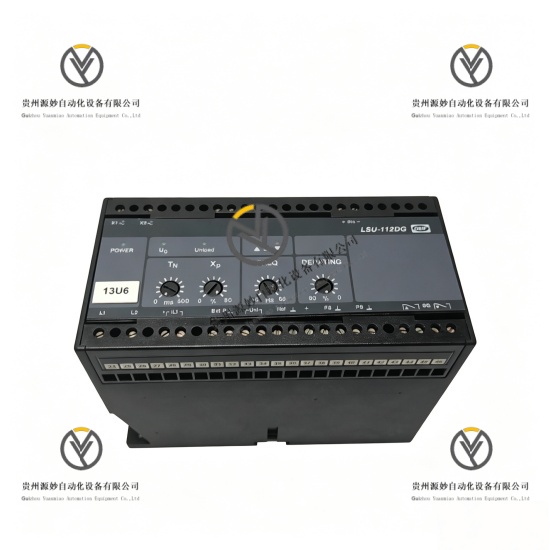

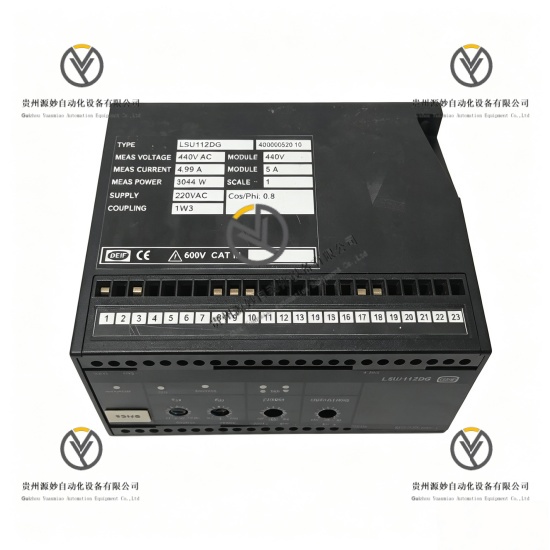

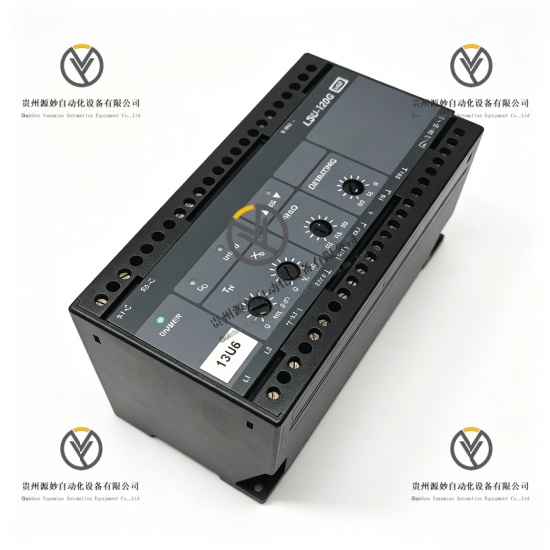

DEIF LSU-112DG 负载分配控制模块

产品说明

DEIF LSU-112DG是工业发电机组专用有功负载分配控制模块，符合ANSI 90标准，属于发电机组并联控制系统核心功能单元。模块内置独立功率变送器与频率变送器，可精准采集机组运行功率与频率数据，实现多台发电机组并联运行时的有功负载自动均分管控。设备支持单机独立频率控制、并网功率控制、多机组并联频率与功率协同控制三种运行模式，可搭配机械调速器或DEIF电子电位器完成电子调速控制。自带降额调节电位器与LED状态指示单元，支持恒功率模式与无差调节模式切换，适配柴油、燃气发电机组常态化并联工况。模块出厂完成全量程精度标定与电气稳定性测试，具备工业级抗干扰能力，可长期不间断稳态运行，广泛应用于陆用及船用发电系统的负载均衡控制与机组协同运维场景。

具体参数

设备类型 发电机组有功负载分配控制模块

产品系列 DEIF LSU系列负载分配控制单元

核心功能 有功负载自动分配、机组频率监测控制、并联功率协同调节、运行模式切换、工况状态指示、功率降额校准

适配机组 柴油发电机组、燃气发电机组

适配设备 机械调速器、EPN-110DN电子电位器、EPQ-96电子调速单元

执行标准 ANSI 90负载分配控制标准

运行模式 单机频率控制、并网功率控制、多机并联功率频率控制

调节模式 恒功率调节模式、无差同步调节模式

控制输出方式 双继电器调速控制输出

监测单元 内置功率变送器、内置频率变送器

校准配置 正面集成功率降额可调电位器

状态指示 集成LED运行与调节状态指示灯

安装方式 35mm标准DIN导轨安装、底座固定安装

工作温度范围 -25℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

硬件结构 工业阻燃加固紧凑型模块化结构

运行模式 24小时不间断工况监测、负载均分运算、调速指令输出、状态实时反馈

产品性能

精准负载分配性能，内置高精度功率与频率采集单元，可依据机组额定容量自动匹配负载配比，实现多机组精准均分负载。

多模式适配运行性能，支持单机、并网、多机并联三类工况模式，可自由切换恒功率与无差调节逻辑，适配多样化发电场景。

通用调速适配性能，可兼容传统机械调速器与DEIF全系电子调速模块，适配新旧机组设备改造与配套场景。

便捷校准调试性能，自带外置降额电位器，可现场快速完成功率配比校准，无需专业调试设备。

直观状态反馈性能，搭载LED状态指示灯，实时反馈模块运行、调节工作状态，便于故障排查与日常运维。

工业抗干扰稳定性能，工业级电路设计，耐受现场电磁干扰与电压波动，并联运行工况无偏差、无震荡。

长效稳态运行性能，出厂完成全项电气老化测试，硬件结构稳定，可全天候不间断连续运行。

型号解析

LSU：功能系列编码，代表Load Sharing Unit发电机组负载分配控制单元品类

1：功能规格编码，代表有功负载分配、频率控制基础功能配置

1：检测制式编码，代表标准功率频率双参数采集监测配置

2：输出规格编码，代表双继电器调速控制输出架构

D：硬件特性编码，代表数字式信号处理、高精度运算版本

G：功能属性编码，代表通用型工业发电标准适配版本
