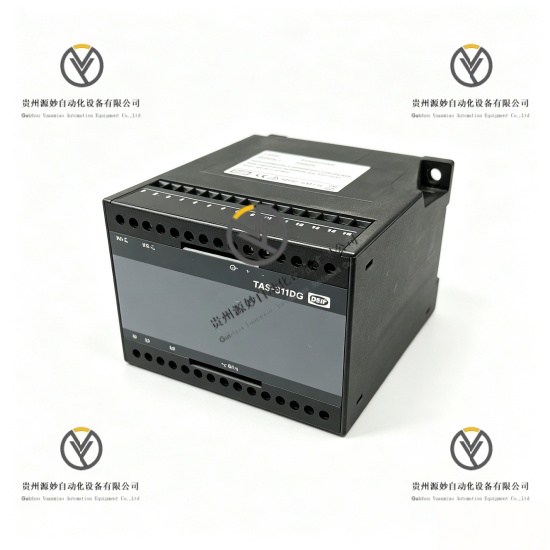

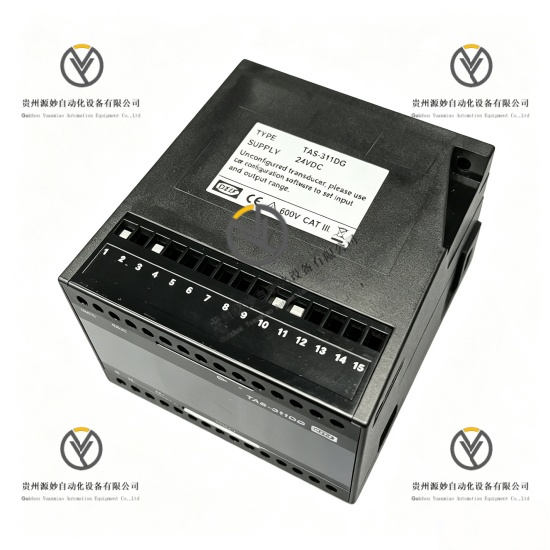

DEIF TAS-311DG 单输出交流变送器

产品说明

DEIF TAS-311DG是基于微控制器架构的可编程单输出交流变送器，专为工业交流电网参数监测设计。设备支持电压、电流、频率、相角四种电网参数自由切换测量，搭载PC可视化配置功能，无需机械调节即可完成测量量程、输出斜率、上下限参数自定义设置。产品无机械可调部件，长期校准稳定性优异，具备高精度信号采集、电气隔离、抗电磁干扰能力，可将电网交流信号转换为标准直流模拟信号，适配PLC、工控仪表、监控系统的数据采集场景，广泛应用于电力及工业自动化测控系统。

具体参数

设备类型 可编程多功能交流变送器

测量参数 交流电压、交流电流、频率、相角

模拟输出通道 1路可编程直流模拟输出

电压测量范围 57Vac至690Vac

电流测量范围 0.5A至8A

频率测量范围 20Hz至80Hz

相角测量范围 0°至360°电角度

电压电流精度等级 0.5级（IEC 688标准）

频率精度等级 0.2级（IEC 688标准）

相角精度等级 1.0级（IEC 688标准）

电流过载能力 连续20A、10秒75A、1秒240A

电压过载能力 连续1.2倍额定电压、10秒2倍额定电压

标准输出量程 0-1mA、0-5mA、0-10mA、0-20mA、0-1V、0-5V、0-10V

输出负载能力 电流输出最大1000Ω，电压输出最大20mA

电气隔离强度 3750VAC 1分钟绝缘耐压

辅助电源规格 57Vac至690Vac、24VDC至220VDC

设备功耗 最大3.5VA/2W

电压响应时间 最大300ms

频率响应时间 最大75ms

相角响应时间 最大275ms

额定工作温度 -10℃至+55℃

极限工作温度 -25℃至+70℃

存储温度范围 -40℃至+70℃

防护等级 外壳IP40，端子IP20

安装方式 35mm DIN导轨安装、螺丝固定面板安装

核心功能 多参数电网测量、模拟信号变送、可编程量程配置、多斜率输出调节、电气隔离防护、故障状态指示、工业信号标准化转换

产品性能

高精度测量性能，严格遵循IEC 688国际标准，不同测量参数对应专属精度等级，全温区间内测量误差稳定，可精准捕捉电网细微参数波动。

灵活组态性能，支持电脑软件可视化配置，可自定义测量量程、输出起止值、多段斜率及输出限位，无需拆机调节，适配多样化测控场景。

稳定输出性能，无机械调节部件，杜绝机械磨损导致的参数漂移，长期运行校准精度恒定，输出信号线性度优异。

电气防护性能，具备高压电气隔离能力，有效隔离输入、输出、电源回路，阻断电气串扰与浪涌冲击，保护后端工控设备安全。

工况适配性能，超宽辅助电源适配范围，兼容高低压交直流供电，适配工业复杂供电工况，温湿度耐受能力满足长期连续运行需求。

抗干扰性能，符合EN 61000系列EMC电磁兼容标准，可抵御工业现场高频电磁干扰，保障恶劣工况下测量与变送稳定性。

型号解析

TAS：DEIF多功能交流变送器系列专属前缀代码

3：第三代标准测量硬件架构

1：单路模拟输出通道配置规格

1：基础多功能测量版本定型代码

DG：通用型工业级可编程配置版本标识
