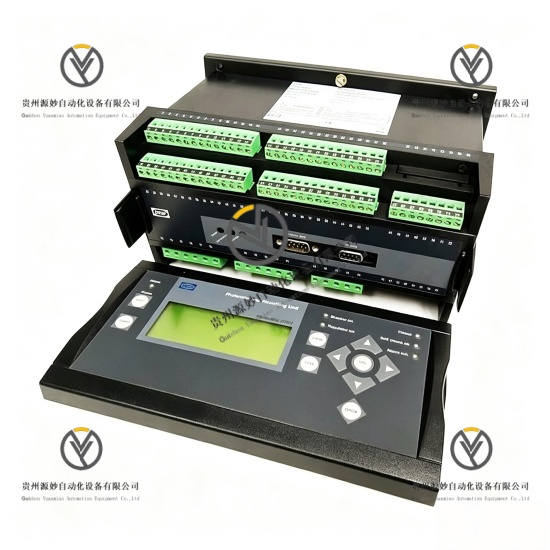

DEIF PPU/2/GS 发电机并联保护控制器

产品说明

DEIF PPU/2/GS是Multi-line 2系列专用发电机并联保护控制器，为船舶及工业发电机组设计的集成式控制单元。该设备集成发电机全维度电气保护、自动同步并网、机组启停控制、有功无功负载分配、母线电压频率监测功能，支持手动、半自动、全自动多模式运行。控制器内置高精度三相电气测量回路，搭载标准Modbus RTU通讯协议，可直接对接SCADA与PLC上位监控系统。设备适配岸电切换、轴带发电机控制、多机组并联调度场景，具备完整电网与机组故障自锁保护能力，出厂完成全工况电气标定与合规测试，满足船级社与工业电磁兼容标准，可长期24小时不间断稳态运行。

具体参数

设备类型 集成式发电机并联保护与功率控制单元

产品系列 DEIF Multi-line 2 PPU系列控制器

核心功能 发电机电气故障保护、自动同步并网、机组启停管控、有功无功负载分配、母线参数监测、岸电双向切换、上位机数据通讯

适配机组 柴油发电机组、燃气发电机组、船舶轴带发电机组

运行模式 手动运行、半自动运行、全自动运行

电压测量范围 100V AC~690V AC

电流测量规格 1A/5A互感器输入适配

供电电压范围 8V DC~36V DC

工作频率 50Hz/60Hz自动适配

通讯协议 Modbus RTU标准串行通讯

保护功能 逆功率、过载、过流、超速、欠频过频、欠压过压、相序故障、参数不平衡保护

同步控制 发电机与母线自动精准同步、断路器合闸管控

切换逻辑 发电机转岸电、岸电转发电机双向自动切换

电磁兼容标准 EN 61000-6-2、EN 61000-6-4

工作温度范围 -25℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

安装方式 面板嵌入式固定安装

运行模式 24小时不间断参数监测、同步逻辑运算、负载调控、故障保护、数据传输

产品性能

集成一体化控制性能，整合并网同步、机组控制、负载分配、电气保护全流程功能，精简发电控制系统硬件配置。

多工况自适应性能，支持船舶岸电切换、轴带发电、多机组并联等场景，三类运行模式可自由切换适配现场需求。

高精度采集运算性能，搭载三相同步采集回路，电压、电流、频率、功率参数测量精准，同步合闸时序无偏差。

全维度安全保护性能，覆盖发电机与母线全套电气故障保护逻辑，故障瞬时自锁停机，杜绝设备损坏与电网异常。

稳定通讯拓展性能，标配Modbus RTU通讯，可无缝对接工业上位系统，实现远程监控、参数修改与数据溯源。

船舶工况适配性能，满足船用电气规范，抗振动、耐湿热、抗电磁干扰，适配船舶复杂电力运行环境。

长效稳定运行性能，工业级硬件架构，出厂完成全项老化与精度测试，支持全天候不间断连续运行。

型号解析

PPU：功能系列编码，代表Paralleling and Protection Unit发电机并联保护控制单元

2：平台代次编码，代表DEIF第二代Multi-line 2标准化控制硬件平台

GS：功能配置编码，代表Generator Standard标准型发电机专用控制配置，适配常规发电与岸电切换工况
