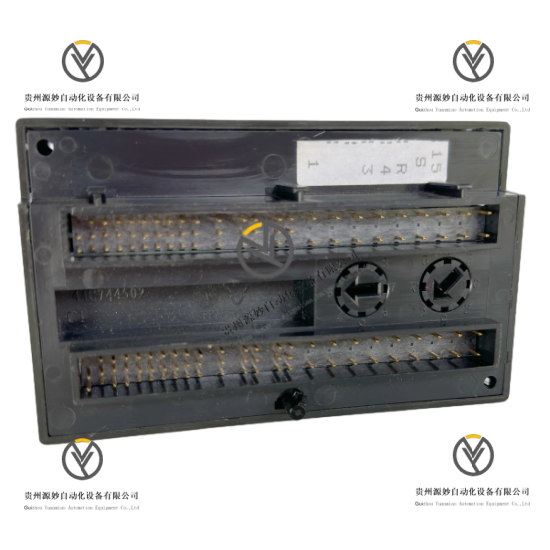

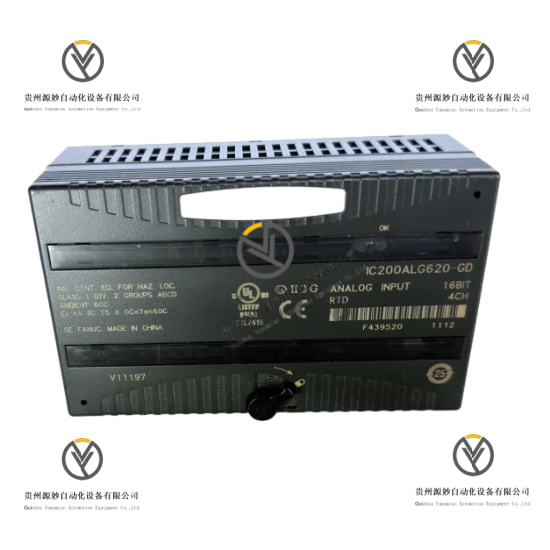

GE IC200ALG620 模拟量输入模块

产品说明

GE IC200ALG620是GE原厂生产的VersaMax系列16位RTD模拟量输入模块，隶属于GE VersaMax PLC控制系统核心I/O组件，主要承担工业现场热电阻（RTD）温度信号采集、信号调理、模数转换及数据传输任务，是温度监测与控制场景中实现现场温度信号与控制系统精准对接的核心硬件。模块支持4路独立3线/4线RTD信号输入，可适配多种类型热电阻，内置信号隔离与自动校准功能，具备完善的故障诊断与报警机制，无需外接电源即可独立运行，模块自带激励电流并自动匹配对应RTD类型。模块化结构设计，可无缝适配GE VersaMax系列PLC主控单元与标准机架，支持通道独立配置，遵循工业自动化通用安全与性能标准，运行稳定可靠，专为工业温度监测场景打造，为各类工艺温度监控、安全联锁系统提供精准稳定的温度信号采集支撑。

具体参数

输入通道数量 4路独立通道

输入信号类型 3线/4线RTD热电阻信号

适配RTD类型 铂、铜、镍、镍铁系列热电阻

电阻测量范围 0-500Ω、0-3000Ω可选

分辨率 16位

测量精度 ±0.15%全量程

通道更新速率 60Hz：210ms/通道；50Hz：230ms/通道

信号隔离电压 输入至逻辑250VAC持续，1500VAC/1分钟

工作温度范围 0℃至+60℃

相对湿度 5%至95%，无冷凝

背板功耗 5V@125mA

安装方式 标准PLC机柜机架安装

防护等级 IP20

产品性能

信号采集性能：搭载4路独立可配置RTD输入通道，支持3线、4线热电阻灵活接入，16位高分辨率模数转换，测量精度优异，可精准采集各类热电阻温度与电阻信号，支持摄氏度、华氏度、电阻值三种单位输出，适配不同监测需求，数据采集稳定无失真。

校准诊断性能：支持上电自动校准与周期性自动校准，可有效补偿环境温度变化带来的测量误差，内置全功能故障诊断机制，实时监测断线、短路、超量程、欠量程故障，同步触发对应报警，故障定位精准，便于快速排查异常。

隔离抗干扰性能：具备输入与逻辑电路间的电气隔离能力，同时拥有优异的共模抑制与常模抑制性能，可有效屏蔽工业现场电磁干扰、浪涌信号，杜绝通道间信号串扰，保障测量数据稳定准确，保护后端主控设备不受外部干扰影响。

适配兼容性能：专为GE VersaMax系列PLC系统定制开发，完美兼容该系列全系列主控单元、网络接口单元与标准机架，支持通道独立启停配置，无需外接辅助电源，模块自带激励电流，可自动匹配各类RTD类型，现场部署便捷。

环境适应性能：采用工业级元器件与标准化制造工艺，适配工业现场常规温湿度环境，耐粉尘、抗振动，可长期连续稳定运行，无频繁故障，满足工业自动化现场全天候工作需求，适配各类严苛但非极端的工业工况。

运维便捷性能：模块化紧凑结构设计，安装布线简便，自带状态指示灯，可直观查看模块运行与故障状态，支持软件远程配置与诊断，简化日常运维与故障排查流程，降低运维成本，支持在线更换与系统扩容。
