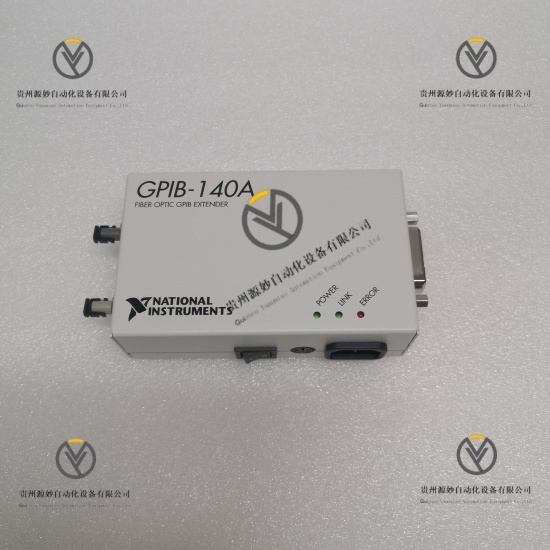

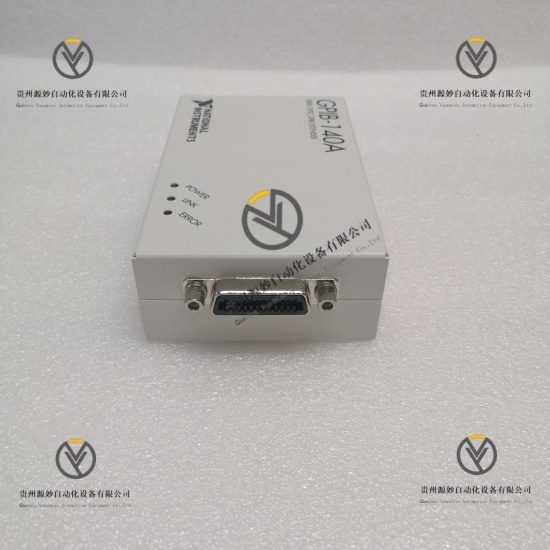

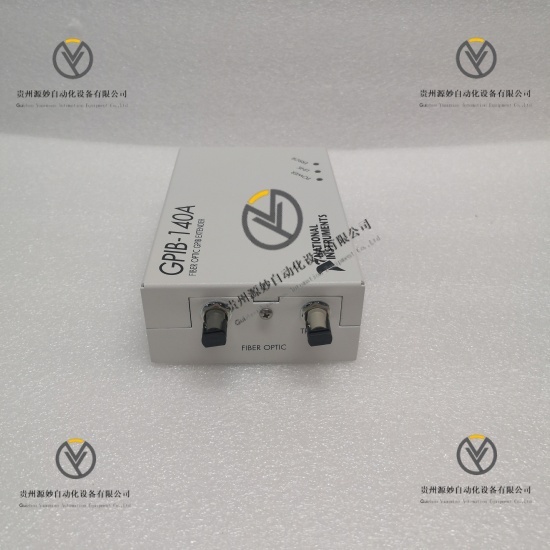

National Instrument GPIB-140A 总线扩展模块
产品说明
National Instrument GPIB-140A是NI（美国国家仪器）旗下GPIB总线扩展模块，专为GPIB仪器组建的测试测量系统设计，核心功能是对GPIB总线信号进行放大与整形，延长GPIB总线的传输距离，同时增强总线抗干扰能力，实现多台GPIB仪器的远距离稳定互联。产品完全符合IEEE 488.2 GPIB标准，支持GPIB总线的全功能协议交互，可直接串联于GPIB总线链路中，适配实验室、工业测试现场等多种环境，为测试测量、电子制造等行业的大型GPIB仪器系统提供稳定的总线扩展解决方案。
具体参数
品牌 National Instrument（NI）
产品系列 GPIB总线扩展模块系列
产品类型 GPIB总线信号放大/扩展模块
型号 GPIB-140A
兼容标准 IEEE 488.2、IEC 625-1
总线速率 最高1.5MB/s（符合IEEE 488.1）
传输距离 单模块扩展后总线最大传输距离50m；多模块级联最大支持200m（每50m级联1个）
端口类型 2个GPIB接口（A型连接器，兼容IEEE 488标准）
级联能力 支持多模块级联，最大级联数量4个
工作电压 DC 12V - 15V（外部电源适配器供电）
工作电流 典型300mA（12V输入）；最大500mA（12V输入）
工作温度范围 0℃ - 55℃
存储温度范围 -20℃ - 70℃
相对湿度 10% - 90% 非冷凝
尺寸 114mm×146mm×38mm（长×宽×高）
重量 约400g
认证资质 CE、UL、CSA、FCC Part 15 Class A
指示灯 电源指示灯（POWER）、GPIB总线活动指示灯（ACTIVE）、总线错误指示灯（ERROR）
兼容系统 兼容NI-488.2驱动软件，支持Windows、Linux、macOS系统
产品性能
完全兼容IEEE 488.2 GPIB标准，可无缝接入各类GPIB仪器系统，无需额外配置协议参数，兼容性极强
具备GPIB总线信号放大与整形功能，可将标准GPIB总线传输距离从20m扩展至50m/单模块，多模块级联最大支持200m，满足大型测试系统的远距离仪器互联需求
支持最高1.5MB/s的GPIB总线传输速率，可保障测试数据的高速传输，不影响系统整体测试效率
内置总线信号抗干扰电路，可有效抵御工业现场及实验室环境中的电磁干扰，保障GPIB总线数据传输的稳定性与完整性
配备清晰的状态指示灯，可实时显示电源状态、总线活动状态及错误信息，便于运维人员快速排查系统故障
支持多模块级联扩展，最大级联4个模块，可根据实际传输距离需求灵活配置，扩展能力强
兼容NI-488.2全系列驱动软件，支持主流操作系统，可与NI LabVIEW、LabWindows/CVI等开发环境无缝集成，简化系统开发与调试流程
工业级稳定设计，可在0℃ - 55℃工作温度范围内长期稳定运行，满足实验室及工业测试现场的环境需求
