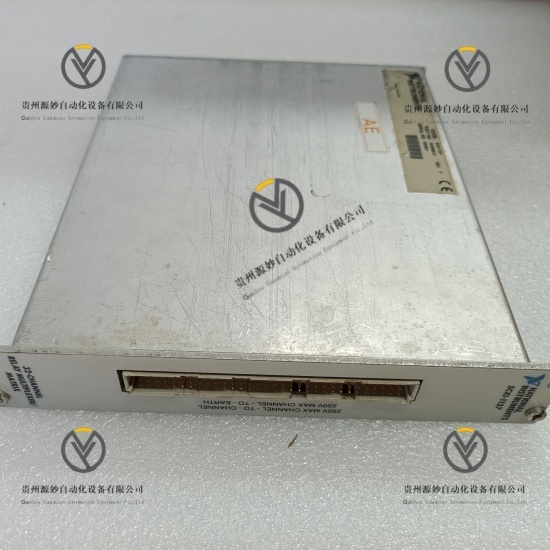

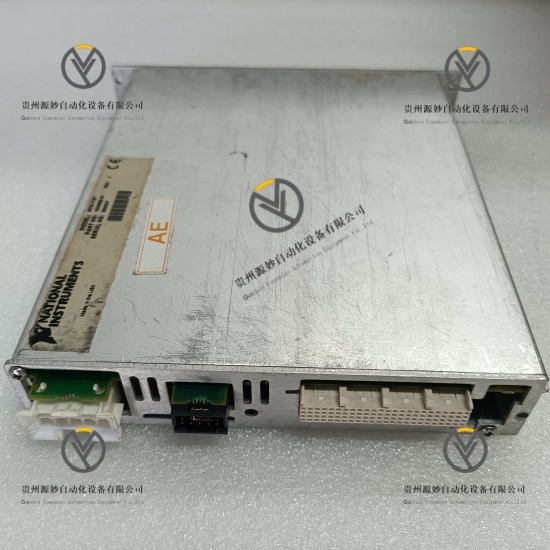

National Instrument SCXI-1127 多路模拟输入信号调理模块
产品说明
National Instrument SCXI-1127是NI（美国国家仪器）旗下SCXI系列高精度多路模拟输入信号调理模块，专为工业现场与实验室的低电平模拟信号采集调理需求设计，核心功能是对热电偶、应变片及各类微弱电压信号进行精准放大、抗混叠滤波、通道隔离及智能冷端补偿，有效抑制现场电磁干扰与共模噪声，提升信号信噪比，为后端NI数据采集卡（DAQ卡）提供稳定、高质量的模拟输入信号。产品完全兼容SCXI总线规范，可无缝集成于NI SCXI标准机箱及DAQ系统，适配高精度测试测量、工业过程监测等场景，为航空航天、电子制造等行业的高精密信号采集系统提供可靠的信号调理支撑。
具体参数
品牌 National Instrument（NI）
产品系列 SCXI系列模拟输入信号调理模块
产品类型 高精度多路热电偶/电压/应变信号调理模块
型号 SCXI-1127
输入通道数 16路差分模拟输入通道
支持信号类型 热电偶（J、K、T、E、R、S、B、N型）、电压信号（±10mV至±10V）、应变片信号（120Ω/350Ω）
增益范围 1、2、5、10、20、50、100、200、500、1000（软件可编程）
分辨率 配合16位DAQ卡时等效分辨率≥18位；配合24位DAQ卡时等效分辨率≥22位
输入阻抗 电压模式：≥10GΩ；热电偶模式：≥100MΩ；应变模式：适配120Ω/350Ω应变片
滤波特性 8阶抗混叠低通滤波器，截止频率0.1Hz-1kHz可编程
冷端补偿 内置智能冷端补偿模块，补偿精度±0.05℃（0℃-50℃）
隔离电压 通道间及通道与背板间2500V AC隔离（1分钟）
工作电压 由SCXI机箱供电（±15V DC、+5V DC）
工作温度范围 0℃ - 55℃
存储温度范围 -20℃ - 70℃
相对湿度 10% - 90% 非冷凝
尺寸 132mm×160mm×37mm（长×宽×高）
重量 约380g
认证资质 CE、UL、CSA、FCC Part 15 Class A、IEC 61010-1
兼容设备 兼容SCXI-1000/1001/1002/1003/1006机箱，兼容NI PCIe-6363、USB-6289等多款DAQ卡
诊断功能 电源故障诊断、通道开路/短路诊断、冷端补偿故障诊断、滤波器异常诊断
产品性能
16路差分输入通道集成设计，兼容热电偶、电压、应变片等多种低电平信号，可同时满足多类型信号的调理需求，集成度与场景适配性高
具备宽范围软件可编程增益，可精准匹配不同幅值的微弱信号，配合高分辨率DAQ卡实现超高精度信号采集，满足精密测试需求
内置8阶可编程抗混叠低通滤波器，可根据信号频率灵活配置截止频率，有效滤除高频干扰，保障信号采集的完整性与准确性
高电压隔离设计结合强化抗电磁干扰电路，可有效抑制工业现场共模干扰、电磁辐射干扰，保护后端DAQ设备，确保信号传输稳定
内置高精度智能冷端补偿模块，补偿精度达±0.05℃，无需额外外接补偿元件，大幅提升热电偶测温的精准度与系统搭建效率
完全兼容SCXI总线规范与NI-DAQmx驱动软件，可与多款SCXI机箱、DAQ卡无缝集成，适配LabVIEW、LabWindows/CVI开发环境，系统兼容性极强
搭载全链路故障诊断功能，实时监测模块运行状态与通道连接情况，故障信息可同步至采集系统，便于快速定位与排查问题
工业级稳定封装设计，可在0℃-55℃工作温度范围内长期连续运行，适配实验室精密测试与工业现场复杂环境的双重需求
