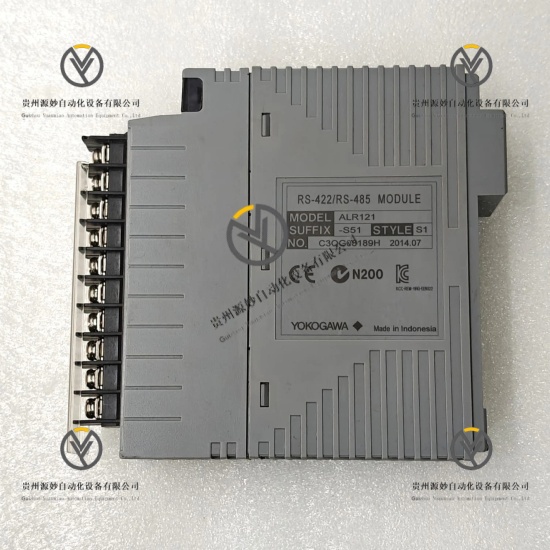

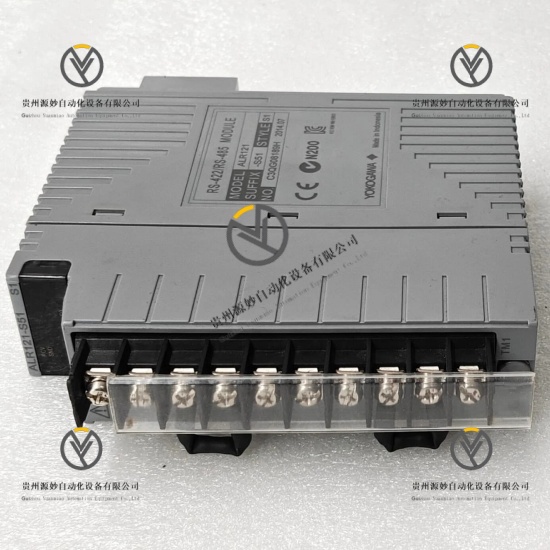

YOKOGAWA ALR121-S51 高性能串行通信模块

产品说明

YOKOGAWA ALR121-S51是横河电机（YOKOGAWA）旗下的高性能串行通信模块，是工业自动化控制系统的核心数据传输组件，专为横河现场控制站（FCS）设计。该产品支持RS-422/RS-485接口，采用半双工通信模式，可实现点对点（RS-422）和多点（RS-485）通信，能稳定实现FCS与FA-M3等子系统及第三方设备的数据交互，适配多种工业控制场景，安装便捷、抗干扰性强，是工业自动化、过程控制领域数据传输及设备集成的专用组件，保障系统数据传输的稳定性与高效性。

具体参数

设备类型 串行通信模块

产品系列 ALR121系列

通信接口 RS-422/RS-485（4线系统）

通信模式 半双工

连接方式 点对点（RS-422）、多点（RS-485）

通信速率 1200/2400/4800/9600/19200/38400/115200bps

传输代码 ASCII/二进制

字符长度 7/8 bits

停止位长度 1/2 bits

奇偶校验 无/偶/奇

数据传输后延迟时间 1ms

最大传输距离 1200m（总扩展长度）

I/O数据容量 1000字

通信定义数量 128个

适配设备 AFV30、AFV40、A2FV50、A2FV70系列现场控制单元，ANB10、ANB11系列总线节点单元

电流消耗 0.5A

重量 0.34kg

工作温度范围 -20℃至70℃

存储温度范围 -40℃至85℃

认证标准 CE、UL、ISA标准

产品性能

通信性能：支持RS-422/RS-485双接口，半双工通信模式，通信速率可灵活调节，数据传输后延迟仅1ms，能实现高速、稳定的数据收发，最大传输距离可达1200m，满足远距离通信需求。

适配性能：专为横河现场控制站（FCS）设计，可直接安装于指定系列现场控制单元及总线节点单元，支持128个通信定义和1000字I/O数据容量，能无缝集成FA-M3、Modbus等子系统及第三方设备，无需额外适配改造。

抗干扰性能：采用屏蔽设计，能有效抵御工业现场电磁干扰，减少通信误码率，确保复杂工业环境下数据传输的完整性和稳定性，适配各类恶劣工业场景。

结构性能：采用模块化紧凑设计，重量轻便，安装便捷，可灵活适配工业现场安装空间，支持标准安装方式，维护成本低，便于设备更换与系统扩展。

稳定性能：工作温度适应范围广，可在-20℃至70℃环境中长期稳定运行，物理性能可靠，无故障运行时间长，满足工业控制系统连续运行需求。
