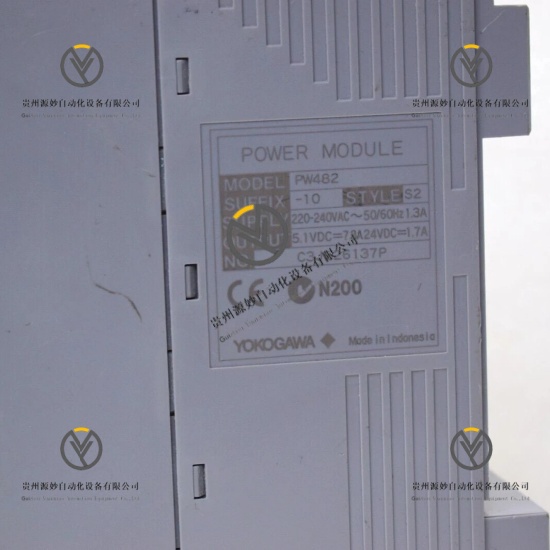

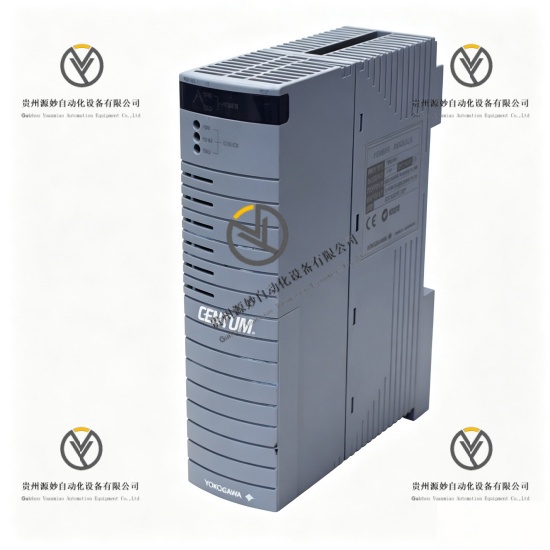

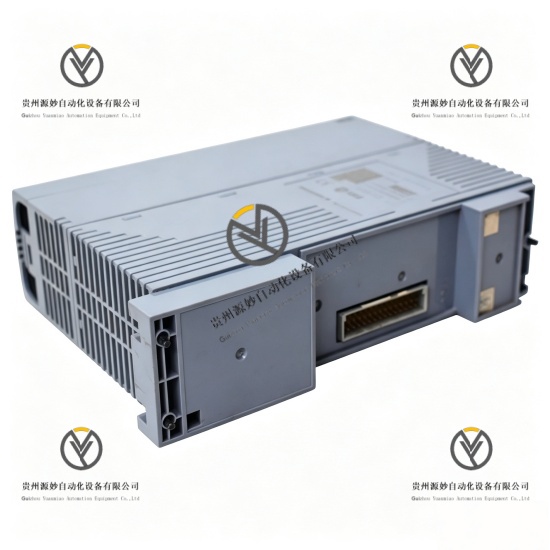

YOKOGAWA PW482-10  电源模块

产品说明

YOKOGAWA PW482-10是工业控制系统专用交流输入电源模块，适配横河CENTUM VP、CS系列DCS控制系统。模块采用工业级电容供电架构，支持冗余双电源配置，可在单路电源或单模块故障时维持系统不间断运行。设备具备宽电压输入、稳定直流输出、高转换效率、宽温域运行特性，适配工业复杂工况环境，可为现场控制单元、FIO节点单元、ESB总线中继单元等核心设备提供持续稳定的电力供给，是工业集散控制系统的核心供电器件。

具体参数

设备类型 工业交流输入电源模块

额定输入电压 220V~240V AC

输入电压适配范围 198V~264V AC（±10%）

额定输入频率 50/60Hz

输入频率适配范围 47Hz~63Hz

最大输入功耗 230VA

额定输出电压 24V DC

输出电压可调范围 22V~28V DC

额定输出电流 10A

额定输出功率 240W

电源转换效率 ＞85%

工作温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

防护等级 IP65

安装方式 DIN导轨安装

运行模式 支持双冗余热备运行

适配系统 CENTUM VP、CS系列DCS控制系统

产品性能

电压适配性能，支持工业电网宽幅电压波动输入，可稳定适配电网电压±10%波动工况，输入适应性极强。

供电稳定性能，输出24V直流电压精度高、纹波小，可长期为工控核心设备提供纯净稳定的电力支持。

高效节能性能，电源转换效率高于85%，设备运行功耗低，有效降低工控系统长期运行能耗。

冗余容错性能，支持双模块冗余热备架构，单模块故障不影响整套系统运行，保障控制系统不间断工作。

环境适配性能，超宽工作温域设计，可耐受工业低温、高温工况，防尘防水防护等级达标，适配复杂工业现场环境。

系统兼容性能，完全适配横河CENTUM全系DCS控制系统，可无缝匹配各类现场控制单元与总线设备。

型号解析

PW：YOKOGAWA工控电源模块专属系列前缀

482：220-240V AC交流输入型、240W功率规格电源模块系列编码

10：标准工业工况版本、10A额定输出电流规格标识
